在电源设计领域，控制回路如同电源系统的心脏起搏器，维系着输出电压的精准稳定。一个优化良好的控制回路，不仅能有效抑制输入电压波动和负载瞬变带来的扰动，更能通过提升响应速度降低输出电容容量需求，从而实现系统成本节约与空间压缩的双重目标。
现代开关稳压器IC通常设有专门的补偿引脚（如ITH或VC），通过外接巧妙的阻容网络，在控制回路传递函数中引入适当的极点和零点。这一设计实现了动态性能与稳定性的完美平衡，而如何科学选择这些补偿元件，成为电源工程师面临的核心技术挑战。
方案一：基于数据手册的理论计算法
传统而基础的方法是深度挖掘开关稳压器IC数据手册中的计算公式。以LTC3311为例，设计人员可根据器件手册提供的稳定化概念和特定功率级参数，通过理论推导得出补偿元件的理想数值。
这种方法要求工程师具备扎实的控制理论基础和计算能力，能够将抽象的传递函数模型转化为具体的元件参数。虽然过程较为繁琐，但却是理解回路补偿本质的最佳途径，为后续优化奠定理论基础。

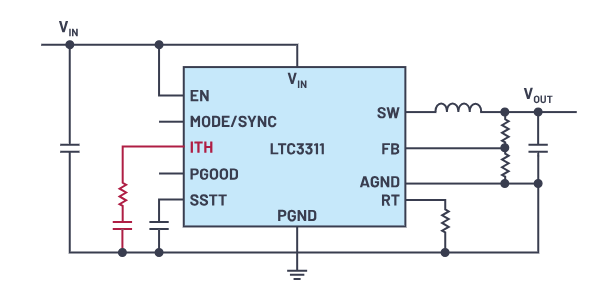

图1.LTC3311开关稳压器IC有一个ITH引脚用于调整控制回路速度和稳定性

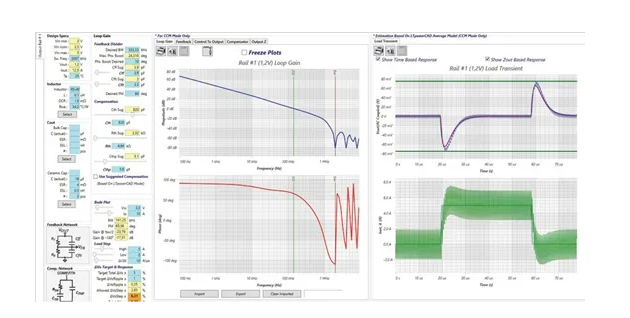

图2.使用LTPowerCAD选择补偿元件和优化控制回路
方案二：借助专业工具的设计仿真法
对于追求效率的工程师，利用LTPowerCAD?等专业设计工具无疑是更高效的选择。这类工具不仅能自动计算外部元件参数，还通过波特图直观展示控制回路频率响应特性，同时提供时域内输出电压对负载瞬变的响应模拟。
工具化的设计方法使工程师能够实时调整ITH设置，直观观察回路稳定性与响应速度的变化趋势，快速锁定最优配置。这种虚拟验证过程大幅减少了试错成本，缩短了开发周期。
方案三：采用可调网络的实验优化法
正如歌德所言："所有理论都是灰色的。"考虑到实际PCB布局中的寄生参数影响，硬件验证是不可或缺的环节。传统方法需反复焊接不同阻容元件，效率低下且可能损伤电路板。
创新的解决方案是采用ADI公司LB013A之类的可调RC网络板。该板卡通过开关和电位器实现电容电阻值的灵活调节，允许工程师在负载瞬态测试过程中实时优化补偿参数，无需焊接即可探索最优元件组合。这种实验方法将理论设计与实践验证完美结合，显著提升调试效率。

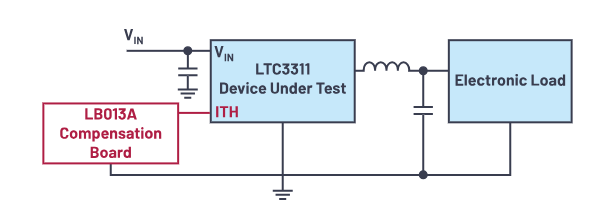

图3.利用ADI公司的LB013A板优化补偿元件
技术抉择：三种方案的适用场景
理论计算法适合学术研究、原理深入理解和设计验证阶段
设计仿真法适用于快速开发、方案比较和参数敏感度分析
实验优化法针对最终硬件验证、寄生参数补偿和性能微调
三种方法各有优势，在实际工程实践中常常阶梯使用：从理论出发，经过仿真验证，最终通过实验微调达到最优性能。通过这种系统化的设计流程，工程师能够为任何电源系统构建既稳定又敏捷的控制回路，确保电源转换器在各类工作条件下均能表现出色。
