【导读】射频功率放大器（PA）作为无线系统的核心部件，其性能直接影响整个通信链路的可靠性。随着5G NR和毫米波技术的普及，现代PA面临三大核心挑战：效率与线性度的平衡、热管理优化，以及宽带匹配的实现。
射频功率放大器的核心挑战与技术演进
射频功率放大器（PA）作为无线系统的核心部件，其性能直接影响整个通信链路的可靠性。随着5G NR和毫米波技术的普及，现代PA面临三大核心挑战：效率与线性度的平衡、热管理优化，以及宽带匹配的实现。
以Qorvo的QPA3908 GaN放大器为例，在3.5GHz 5G基站应用中，其饱和输出功率达46dBm，但在平均输出功率回退6dB以保证线性度时，传统Doherty架构的效率会从55%骤降至35%。这揭示了效率与线性度之间的固有矛盾。

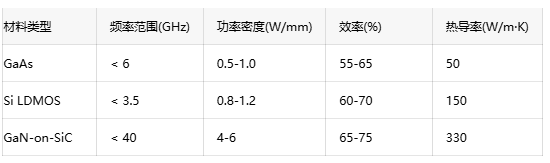

表1：不同半导体材料的射频PA性能对比
高效率架构：Doherty与Envelope Tracking技术剖析
1. 先进Doherty架构
非对称功率分配：主放大器与辅助放大器的功率比优化为1:1.5，在6dB回退点时效率仍保持42%
相位对齐技术：采用λ/4传输线配合RC相位补偿网络，将载波与峰值路径的相位误差控制在±3°以内
宽带适配改进：通过三路Doherty设计（如MACOM的MAAP-011232），在3.3-3.8GHz频段内效率波动<5%
2. 包络追踪(ET)技术
在5G 100MHz带宽信号下，GaN PA结合ADI的ADP1046电源调制器，效率提升至40.2%（相比固定电源的28%）
采用混合降压-升压架构，支持28V瞬态响应（<2μs），满足5G NR的PAPR（13dB）需求
线性化技术：数字预失真(DPD)的实现与优化
现代宏基站PA要求ACPR低于-50dBc，这需依靠高性能DPD技术：
内存多项式模型：采用7阶非线性、3阶记忆深度的参数体系，将邻道泄漏比改善15dB
自适应算法：基于Xilinx Zynq UltraScale+ RFSoC的平台，实现每帧实时系数更新
闭环校准：通过定向耦合器采样输出，反馈至DPD处理器，温度漂移补偿达±0.5dB
实测数据显示，NXP的AFSC-040225G04-GaN放大器在应用DPD后，EVM从8.2%改善至1.5%，完全满足5G 64QAM调制要求。
热管理与可靠性设计
GaN PA的功率密度可达4-6W/mm，但结温每升高10℃，器件寿命减半：
热界面材料优化：采用导热相变材料（如Laird Tput506），热阻降至0.3℃·cm2/W
微通道液冷：在800W/m·K导热系数的SiC衬底上集成铜微管道，散热能力达300W/cm2
结温监控：内置肖特基二极管作为温度传感器，精度±3℃
5G毫米波PA的集成化趋势
1. 相控阵集成
Analog Devices的ADMV4828在28GHz频段集成16个PA通道，EIRP达42dBm
采用硅基氮化镓(GaN-on-Si) 工艺，成本较GaN-on-SiC降低40%
2. 封装天线(AiP)技术
在7×7mm BGA封装内集成PA、LNA和相位偏移器，插损<3dB
波束扫描范围±60°，适用于5G用户设备
测试与验证方法
1. 非线性特性表征
使用Keysight PNA-X进行双音测试，三阶交调截点(OIP3)需高于P1dB 10-15dB
采用调制信号（如5G NR 100MHz）测试动态EVM，要求<3%
2. 负载牵引系统
通过Maury MT2000测量Smith圆图上的等功率轮廓，优化输出匹配网络
在2:1 VSWR失配条件下，确保PA稳定不振荡
典型应用场景性能指标

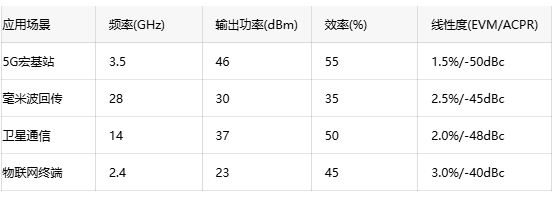

表2：不同应用场景的射频PA关键参数
设计建议与未来展望
材料选择
6GHz以下优先考虑GaN-on-SiC，平衡性能与成本
毫米波频段探索GaN-on-Si与SOI CMOS的异构集成
架构创新
研究逆Doherty架构，进一步提升小信号效率
开发可重构智能表面(RIS) 辅助的分布式PA系统
智能化演进
基于机器学习的环境自适应DPD，减少30%校准时间
数字孪生技术在PA寿命预测中的应用
结语
射频放大器技术正经历从单一性能优化向系统级协同设计的转变。通过宽禁带半导体、先进架构与智能算法的融合，下一代PA将在效率、线性度和集成度上实现同步突破，为6G太赫兹通信奠定坚实基础。
