【导读】电池供电设备是我们日常生活的重要组成部分，这些设备的充电负担比以往任何时候都更加受到重视。在过去几年中，出现了许多解决充电时间较长的新方法，使用户能够在几分钟内完成充电而不再是几个小时。
本文将重点讲述快速充电的趋势，以及在充电设备使用快速、安全、高性价比的解决方案更快速充电时，精确恒定电流（CC）调节起到的重要作用。
电池在充电时通常经历两个阶段：恒定电流（CC）和恒定电压（CV）。图1所示为4.2V锂离子（Li-ion）电池的典型充电曲线。当大部分能量从充电器传输到电池时，CC大致用于充电的前67％时间。在剩余充电时间的最后33％内，则是恒定电压，以充分充电并保持电充满。考虑到放电电流，并保持电池电压完全充电，一些充电器在CV期间泵送小电流（也称为涓流充电）。电池完全充电所需的时间取决于其容量和最大允许充电电流，是电池化学和环境温度的函数。例如，如果您有一个容量为3000mAh，充电率为0.8C的锂离子电池（其中C表示在一小时内为电池充电所需的电流，这是电池制造商建议延长电池寿命的默认电量），电池需要两到三个小时才能完全充满电。
图1：典型的锂离子电池充电曲线
后一段描述了一种典型的充电方案，握手次数不多，充电率正常。最新推出的方法是通过在CC阶段向电池提供更多能量以最大化充电时间。这些方法使用专利充电算法或采用主流标准，比如USB供电可编程电源（PPS）标准。壁式充电器和设备都可进行连续握手，智能传达电池的需求并使充电效率最大化。
两种主要的快速充电方式分别是高电压和低电流（传统方法）、高电流和低电压（新主流趋势）。第一种方法使用现有的充电线，并将电流限制在约2A，同时将电压提高到15V。该方法的问题是设备侧电压转换阶段的散热高，从而导致电池寿命缩短，可转移到电池的最大允许能量减小。
第二种方法使用接近电池电压的电压，以及可以直接流向电池的较高电流。这种方法通常被称为直充或闪充。该方法允许在较低温度下实现更高的充电率，因为器件侧无电压转换。然而，闪充需要特殊的充电线来实现更高的电流流动。这个想法是尝试以尽可能接近最大允许速率的速率对电池充电，以最小化充电时间。

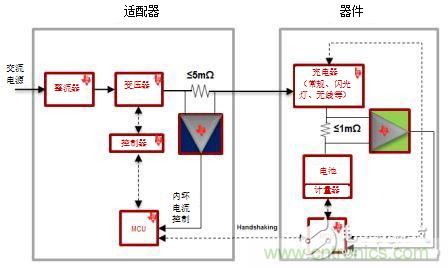

考虑到闪充的冷却器温度曲线；它越来越受欢迎，大多数现有标准都采用它。图2所示为闪充系统的高级框图。
图2：闪充解决方案的高级框图
如图2所示，精确的电流控制回路是必要的，用以实现更快的充电时间，并可在其它模块（电池充电器和燃油表已使用类似?？椋┲咸砑佣钔獗；げ恪Ｋ淙荒梢约傻缌骷觳夤δ?，但是很难匹配达到专用电流检测解决方案使用小分流电阻最大限度减少了散热而提供的精度水平，也很难匹配达到监控高边电流的能力。
TI提供各种适用于闪充的专用电流传感器。这些解决方案包括INA210系列，其可在较宽的动态范围内提供极好的精度；INA199具有精度和成本的绝佳组合；和新型INA181系列，它在带宽、精度和价格方面提供最佳价值。在这个应用中，INA181较宽的350kHz闭环带宽使得能够检测到CC信号的快速波纹——出于电池?；ず桶踩男枰?，它所包含的信息可用于最大化CC，并通过最小化?；ご词迪?。

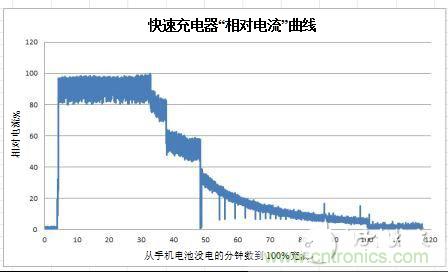

图3所示为从壁式充电器的输出看到的典型闪充信号。
图3：闪充电流曲线示例
总而言之，当今快速充电方法的主要局限是散热靠近电池，这限制了所能传送的最大允许能量，从而限制了充电时间最小化。此外，高温有引起安全问题和电池寿命降低的担忧。闪充发展潜力很大，因为它允许在相对较冷的温度下进行高水平的能量传递，同时最大化充电效率并最小化充电时间。实现这种高效率需要精确的电流控制回路，这通过专用电流传感器更好地实现。
