【导读】在无线电技术实践领域，GHz频段设备的研发与制作常受困于信号测量。频率与幅度作为射频信号的核心表征参数，目前平价3GHz频率计数器虽容易获取，但射频功率计成本较高难以普及。DL5NEG分享的技术方案提供了有效解决路径：通过BAT62-02W二极管搭建低成本射频功率传感器，能将射频信号转为直流电压以便万用表测量。该指南提供了电路细节与实测数据，让GHz频段信号幅度测量不再受限于高价设备。
它有什么用途？
许多无线电爱好者不敢制作GHz频段的设备，因为他们担心无法测量这些频率的信号。然而，信号最关键的参数是频率和幅度。目前，价格合理的3GHz频率计数器已经很普及，但射频功率计仍然相当昂贵。这个电路可以将射频信号转换为直流电压，方便使用低成本万用表进行测量。您可以参考本页下方的图表来确定射频信号的强度。
它是如何运作的？
输入端的5个电阻构成一个组合的3dB电阻衰减器和射频终端。射频二极管（BAT62-02W）对信号进行整流，直流侧的电容构成一个宽带射频短路。如下图所示，不同电容值（pF电容非常靠近二极管）对于获得平坦的频率响应至关重要。

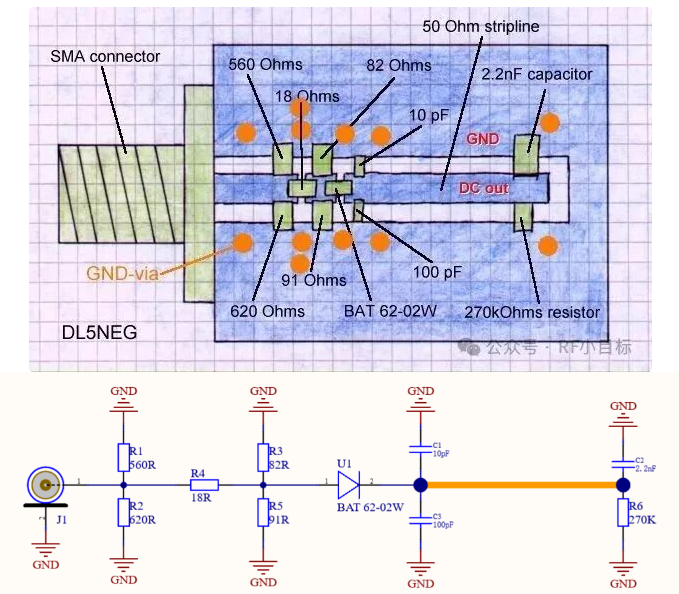

下图所示的安装图仅供参考比例。一个单位代表一毫米。接地过孔对于获得恒定的频率响应至关重要，越多越好。我在图中标记了过孔的位置，以便您了解哪些位置的过孔最为重要。我使用了直径为 1 毫米的镀银铜线，线越粗越好。为了缩短接地过孔的长度，我使用了厚度仅为 0.8 毫米的 FR4 PCB 材料。您也可以使用 1.5 毫米厚的材料，但此时带状线的宽度必须为 2.5 毫米。
如何将直流功率转换为射频功率？
我已经搭建了多个这样的电路，不同样品之间的差异非常小。因此，如果您自己搭建了这样的电路，并严格按照上面的安装图进行操作，就可以使用我测量的数值。您甚至可以使用不同封装的BAT62二极管，频率最高可达2.5GHz。高于2.5GHz时，使用我所使用的超小型封装二极管，可以更好地保持较高的自谐振频率。

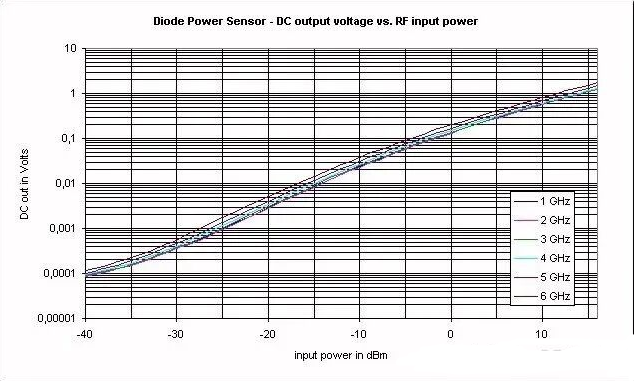

下面您可以看到该电路在特定输入功率水平和特定频率下产生的直流输出电压。
如图所示，直流输出电压在 3GHz 以下几乎与频率无关。高于 3GHz 时，频率依赖性略有增加，但利用上图仍然可以高精度地确定射频功率。
这款基于BAT62-02W二极管的射频功率传感器，以巧妙的电路设计和亲民的实现方式，有效填补了低成本射频功率测量工具的空白。从3dB电阻衰减器的信号处理，到射频二极管的整流作用，再到接地过孔、PCB材料等细节对频率响应的影响，每一个设计要点都承载着确保测量精度的关键作用。
