【导读】设计LED电源?；さ缏?，设置过压保护电路的目的就是为了保障电源系统正常运行。本文就来简要介绍LED电源过压保护电路的作用，同时分享一个过压?；さ缏返挠行Х桨?。
在LED电源的设计过程中，目前国内大多数的电源系统均采用恒流驱动方案。就稳流型电源来看，若负载发生断路，电流检测电阻两端的电压下降到零，一旦给定值不为零，调节器会使得输出电压急剧飙升至最大值，这对负载连接接触不良时是很危险的。对LED、半导体制冷等负载来说，过压发生时，最紧要的任务是保护负载，其次是保护开关功率管。
为了有效的?；じ涸睾涂毓β使?，在LED电源电路的设置过程中，我们有两种?；し椒梢酝笔褂?，一是放置双向TVS来实现对瞬间冲击电压的防护，另外一种办法就是当负载断路时让电源立即停止工作。
首先来看第一种LED电源过压?；ご胧?。众所周知，TVS是一种二极管形式的高效能?；て骷?。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以纳秒级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地?；さ缱酉呗分械脑骷馐芨髦掷擞柯龀逅鸹?。还可将电阻与TVS串联，当TVS未击穿时，电阻上没有电流，若发生过压，TVS被击穿，电阻上有电流流过，产生压降，以此作为保护信号，送到PWM芯片的shutdown端，封锁PWM脉冲输出。第二种方法的设置情况，如下图所示：

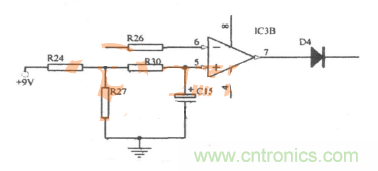

图为LED电源过压?；さ缏?/div>
从上面的LED电源过压保护电路设置图中我们可以看到，在该系统中，R24和R27给运放同相输入端提供固定的小电压U+。R26为取样的负载电流输入。当负载发生断路时，运放反相输入端电压U-=0，因而U+>U-，运放输出电压为高电平，给出空载?；ば藕拧Ｍ苯奔涑Ｊ齊30×C15与电源给定的时间常数配合调节，使得空载?；げ环⑸蠖鳌?br />
