【导读】本篇文章讲解的是一款基于智能家电过压保护电路设计，分享了该过压电路?；ど杓频脑矸治龌褂邢嘤Φ脑骷≡?，能够很好的应付电网电压突然升高等等特点。
电路原理：

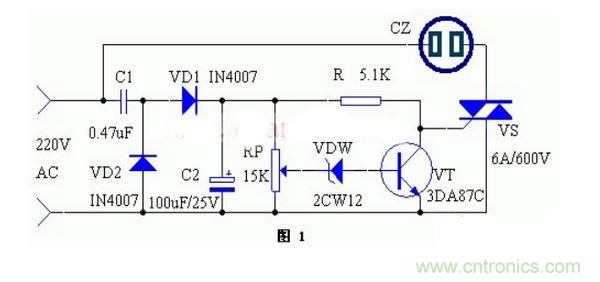

该装置工作原理见图，电容器C1将220V交流市电降压限流后，由二极管VD1、 VD2整流，电容器C2担任滤波，得到12V左右的直流电压。当电网电压正常时，稳压二极管VDW不能被击穿导通，此时三极管VT处于截止状态，双向可控硅VS受到电压触发面导通，插在插座XS中的家电通电工作。
该装置工作原理见图，电容器C1将220V交流市电降压限流后，由二极管VD1、 VD2整流，电容器C2担任滤波，得到12V左右的直流电压。当电网电压正常时，稳压二极管VDW不能被击穿导通，此时三极管VT处于截止状态，双向可控硅VS受到电压触发面导通，插在插座XS中的家电通电工作。
如果电网电压突然升高，超过250V，此时在RP中点的电压就导致VDW击穿导通，VDW导通后，又使得三极管VT导通，VT导通后，其集电极—发射极的压降很小，不足以触发VS，又导致VS截止，因此插座XS中的家电断电停止工作，因而起到了?；さ哪康摹Ｒ坏┑缤缪瓜陆?，VT又截止，VT的集电极电位升高，又触发VS导通，家电得电继续工作。
元器件选择
R电阻5.1K1，RP电位器15K 选用多圈精密电位器1，C1金属化纸介电容0.47uF 耐压≥400V1，C2电解电容100uF/25V1，VD1、2整流二极管IN40072，VDW稳压二极管12V 的2CW121，VT晶体三极管3DA87C、3DG12等1，VS双向可控硅6—10A 耐压≥600V1，CZ电源插座10A 250V1
该装置的调试十分简单，当电网电压为220V时，调整RP，使VDW不击穿，当电压升高至250V，VT饱和导通即可，调试时用一调压变压器来模拟市电的变化更方便。
