目前，全球手机的出货量在持续稳定的增长，在中国手机市场中,Feature Phone 和 Smart Phone 音乐播放的扬声器已经是一个标准配置，音乐手机对高质量的音频输出要求也日益提高。在设计手机方案音频?？槭?，如何抗音频破音输出和合理的音频增益控制是手机硬件设计工程师最为关注的，希望音频的音量输出音质好、音量大、而又不出现破音。这需要花费大量的时间来对方案的硬件系统进行测试和调节。

灿瑞半导体有限公司（Orient-Chip Semiconductor Co.,Ltd）于2010年Q3向市场推出了创新的、拥有专有技术的增益自动调节抗破音输出的音频功率放大器IC OCA7220-防破音、超低EMI、输出功率3W的D类音频功放；其创新和独特的Anti-Crack Protection (ACP) 技术，可有效的抗音频破音输出和增益控制这个两难的手机音频输出的技术难题。

OCA7220 主要特性：

最大输出功率为 3W ；最大的电池使用寿命和最小的发热量
独特的、创新的抗破音(ACP)功能，NCN1,NCN2,NCNOFF 3种模式可选
静态电流4Ma、关断模式下电流为0.5μA
内置过流?；?，过温保护和欠压?；?。
理想的PWM 输出级，无需LC 输出滤波器
内建250KHz 振荡器，无需额外的电容和电阻
宽范围的工作电压（2.5V~5.5V）
全差分的设计减小了射频整流，无需旁路电容
优秀的电源电压抑制比（-75dB）、优秀的共模抑制比，无需输入耦合电容
封装形式：micro SMD(CSP9)

破音出现的原理是，当音乐音量较大时，控制输出的增益不变的情况下，输出的功率会超出PA所能承受的极限值，音源就会出现削顶失真，造成输出音频的破音。OCS专有的ACP技术就是基于这个问题所做的技术创新，当输入音源音量较大，自动降低PA内部设置的增益倍数，使输出的音源在无失真的情况，输出功率可以达到最大。OCS抗破音技术（ACP）采用的是专业音响系统中的压缩/限幅技术，有门限阈值、启动时间和释放时间等重要参数。

门限阈值：启动抗破音 （ACP）功能的阈值电压大小，是系统所允许的最大不失真输出幅度。

启动时间：从检测的信号超过阈值电压后，到压缩功能全部展开的时间。启动时间很大程度上取决于被处理声音信号的种类和希望得到的特点：短的启动时间通常使声音 “圆润”，很快就可以使声音进入完全的压缩状态；长的启动时间可以较好地反映悠长、缓慢变化的信号。典型的启动时间为1ms-100ms

释放时间：释放时间的选择也取决于被处理声音信号的种类和希望得到的特点，短的释放时间可以很好地响应快速变化的声音信号，比如急促的枪炮声和尖锐短暂的报警声，长的释放时间会使声音平滑，柔和。典型的释放时间为20ms-5s

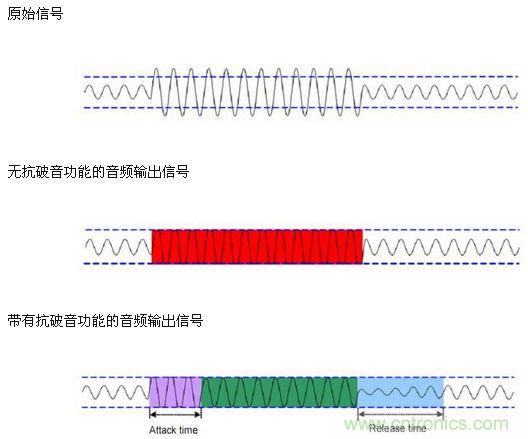

下面是不同功能下的音乐的波形特点：

从以上音频输出信号图，我们可以看出，带有抗破音输出技术-ACP功能的输出明显平缓，而且输出功率在无失真的前提下，达到了极致，提高了音乐的整体的音质和音量。

灿瑞半导体有限公司/Orient-Chip Semiconductor Co.,Ltd-OCS是世界领先的模拟、数字以及混合信号IC设计公司。专注于提供给客户最多元化及最具性价比竞争力的IC产品，完整的解决方案及最优质的服务。OCS自成立以来，不断致力于研发新一代集高级能率比与可控成本于一体的IC，同时也提供给客户最完整的客制化系统设计支持和服务。
