中心议题：
- 电源的基本方案
- 开关电源部分的设计要点
- 电压斩波控制
1 引言
在我国，电镀行业发展较快，随着市场对电镀产品质量要求的提高，电镀工艺对电镀电源的要求也越来越高?？氐缭床酚捎谄渚哂刑寤?，重量轻，节能节材，调节精度高，易于控制等诸多优点，正逐渐被广大用户所采用。脉冲开关电源作为开关电源衍生产品，其应用于电镀与直流电镀相比有如下特点:
脉冲电源可通过控制输出电压的波形、频率和占空比及平均电流密度等参数，改变金属离子的电沉积过程，使电沉积过程在很宽的范围内变化，从而在某种镀液中获得具有一定特性的镀层。脉冲镀镍代替直流镀镍可获得结晶细致的镀层，能使镍层的孔隙率与内应力降低，硬度增高，杂质含量降低，并可采用更高的电流密度，提高镀覆速度〖1〗。
根据脉冲镀镍的工艺，我们研制了最大峰值电流1000A，最大峰值电压30V的脉冲镀镍开关电源。其工艺如下:
* 硫酸镍(NiSO4·7H2O)：180～240g/L
* 硫酸镁(MgSO4·7H2O)：20～30g/L
* 氯化钠（NaCl）：10～20g/L
* 硼酸：30～40
* PH值：5.4
* 温度：室温
* 波形：矩形波
* 频率：500～1500Hz
* 占空比：5％～12％
* 平均电流密度(A/dm2)：0.7
2 电源的基本方案
三相380V/50Hz交流电经过EMI电磁兼容装置，进行桥式整流，再经过逆变和变压，然后再整流、滤波、储能，最后进行电压斩波，输出单向脉冲电压。本电源设计分两部分：前级的开关电源和后级的斩波。脉冲电源电路工作原理框图如图1所示。

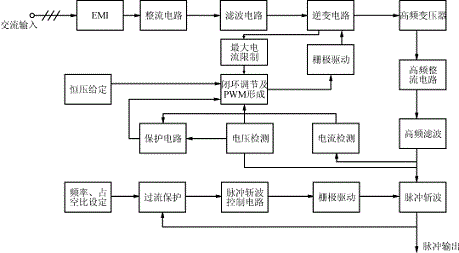

脉冲电源电路工作原理框图
图1脉冲电源电路工作原理框图
3 开关电源部分的设计要点
3.1开关电源部分原理
主电路由EMI电磁兼容装置、整流电路、逆变电路、高频变压器、高频整流及高频滤波电路组成;控制电路由电流、电压双闭环组成，电流环为内环，电压环为外环；?；さ缏飞柚糜谐跫蹲畲蟮缌飨拗疲涑龉?、短路?；?，最高输出电压限制。
3.2基本要求
脉冲开关电源除应具有一般电源的要求外，还要求短时输出功率大，动态特性好，效率高，并在大功率脉冲输出情况下能稳定可靠地工作。
3.3开关电源的设计
（1）高频化该电源输出最大平均容量为峰值电流1000A，电压30V，占空比10％，即3kW?；诙月龀蹇氐缭吹氖导室?，宜采用高频技术方案，同时选取全桥逆变的拓扑形式，提高频率是实现小型化的重要途径，它能减少功率变压器的体积和滤波电感量，而输出电感是影响动态响应的重要因素。高频化还是改善动态响应的重要措施，电源调整的速度随频率提高而加快。从而达到迅速稳压的目的。
[page]
（2）容量小型化由于占空比D较小，例如:D=0.1，
则峰值电流将为平均电流的十倍。若按峰值电流设计则不难实现，但电源体积庞大，不经济。若按平均电流设计，则对电源要求十分苛刻，既要求电源小型可靠，又要求电源在负载突变的过程中不能产生过大的压降。对于供电电压为2～30Vd.c.，峰值电流IP=1000A，D=0.05～0.1，需平均电流ICP=50A～100A的开关电源，若按照平均电流来设计，则有以下难题：
①电源在毫秒级时间内突然加上十倍平均电流时将会发生过流保护；
②电源在毫秒级时间内提供不了峰值电流时将会发生输出跳变，即突降过程〖2〗。
本装置采用1.5倍平均电流设计，保证开关电源有足够的裕量，同时，适当增加电源的能量供给能力。
（3）高的电压反馈增益电源应有足够高的电压反馈，提高电源的动态特性，保证脉冲输出电压的平稳。
（4）增大开关电源输出电压保持能力问题
由于电源工作在大脉冲电流条件下，电源至少要经过若干个周期的调整才能稳定过来，并要耐受冲击电流而不至于?；ざ?，为了减小冲击带来的异常（尖峰，下降等），宜在负载端设置储能电容。
设计方法如下：
电容中储存的能量为：
EC=0.5C0U2
在输出峰值功率P0P作用下，开关电源输出功率为PO1时，维持输出方波宽度TON，输出电压变化ΔU=U1－U2，电容储存的能量如下式所示：
0.5C0(U12－U22)=(P0P－PO1)×TON
由上式求得储能电容C0:
C0={2(P0P－PO1)×TON}/(U12－U22)
同时，储能电容必须选用ESR小，高频性能好的电解电容。
（5）加入逆变桥的过流限制鉴于开关电源输出电容量特别大，开机瞬间和脉冲输出时，逆变桥需要承受特别大的冲击电流，当逆变桥加入单周期过流限制后，能够有效地保证逆变桥的功率器件不会超过设计电流值，而大大提高了开关电源的可靠性。
4 电压斩波控制
4.1设计思路
以SG3525PWM 芯片为核心进行控制系统的设计。通过用CD4017B芯片进行8分频，对输出最大占空比进行限制。主电路采用场效应管并联。电压斩波控制原理图如图2所示。

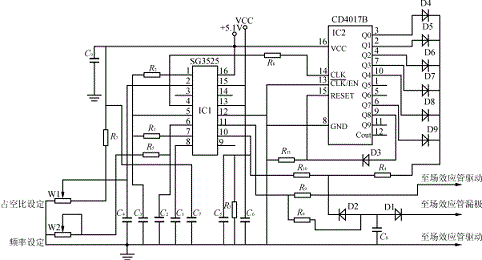

电压斩波控制原理图
图2电压斩波控制原理图
