DIY：教你5步制作太阳能无线充电器

发布时间：2014-10-29 责任编辑：xueqi

【导读】本文教你5步完成太阳能无线充电器的制作全程，本设计使用方便，适用于大部分可以接受电磁场的用电器，当太阳出来的时候还能获得免费的电量。
　　

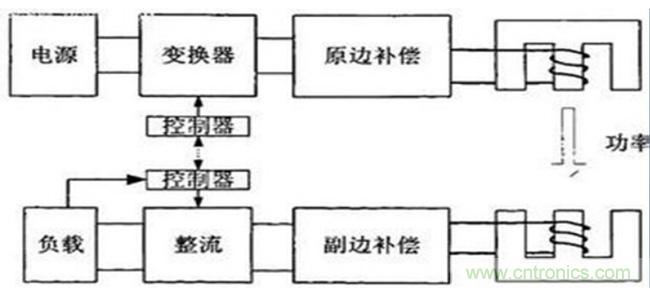

先看看设计的整体方框图：


1、设计原材料

　　

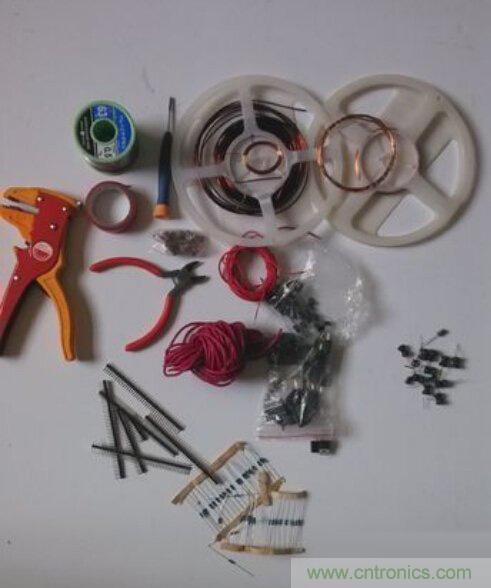

制作太阳能无线充电器材料

1.太阳能电池板 EC0-WORTHY
2. 蓄电池GH12V24AH
3.无线充电?？?/div>
4. 逆变器 SAA-1000
5.12v 蓄电池?；ぐ?/div>
6.电压控制器模板 WARMSPACE
7.漆包线
　　
制作太阳能无线充电器工具 1 烙铁、2 烙铁架、3 吸锡器、焊锡、4 松香、5 镊子、6 尖嘴钳、7 偏口钳、8 老虎钳、9 剥线钳、10 万用表、11 高温海绵、12 胶枪、13 胶棒、14 绝缘胶带、15 多功能螺丝刀
　　
2、无线充电的原理


　　

本设计利用太阳能进行供电（使用的是 12v100w 大功率太阳能板，电量充足），在电池板后方加入了稳压电路。当电压过大时进行 12v 稳压、可以?；ず蠹兜缏凡换嵘栈?，当电压过低时关闭电路、防止电量回流造成不必要的损失。为了晚上太阳能板不能发电的缺陷，本设计加了 12v 的电池（电池 选用的是离子电池，安全可靠不易爆炸）。将太阳能和电池的电量都给无线发射模块进行电于磁场的转换（又叫供电发射?？槟芊⑸湟桓鼋洗蟮牡绱糯懦。?/div>
　　

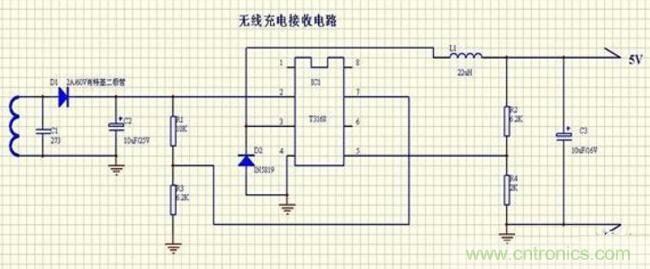

下面就交给室内的一个接受?？槔醋隽耍邮苣？榈牡绱湃Ψ较蛴敕⑸浞较蛞恢拢邮芊⑸涠说牡绱懦?，当接受线圈闭合时会产生一个与发射端一样的一个电压。我们再把这个电压进行转换（这里我们打算利用市场上的逆变器，可靠而且功率大），就变成了所需要的电压。
[page]

3、太阳能无线充电器制作过程


第一步：设计电路的模拟，利用 professional 做电路进行模拟实验；
第二步：实验成功后进行电路搭建；
第三步：电路搭接（根据原理图对电路进行搭接）；
第四步：电路试运行；

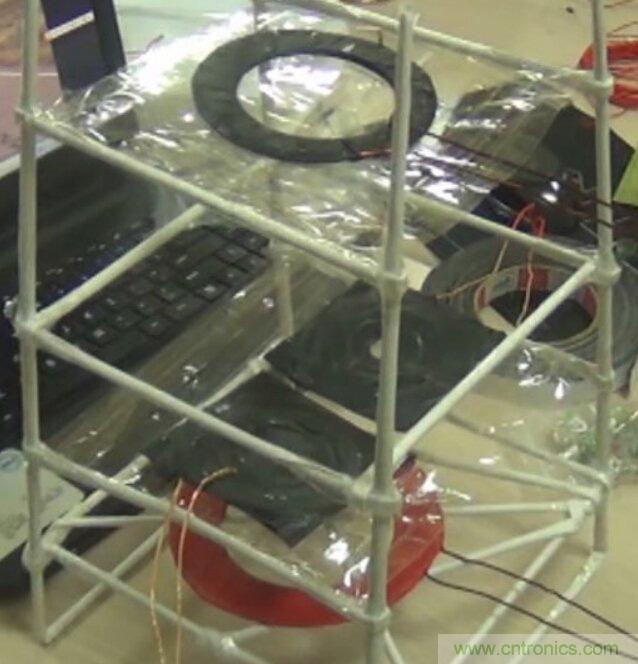

第五步： 设计整体测试。
　　
4、太阳能无线充电器的实际应用

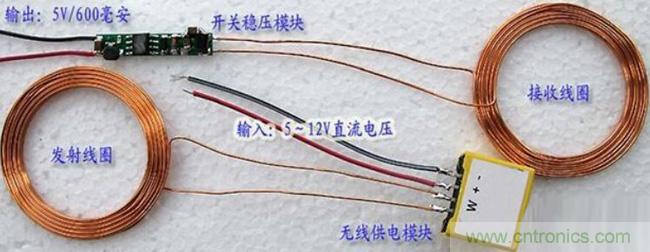

无线输电?？椋嫉孛婊?，无接收电流可高达 600mA，基本满足普通电子设计的充电供电之用，模块具有识别能力，可根据负载大小自动增减发射功率，工作效率约 70％，安装方便简单，价格低廉，可直接工作在 4~12V 的宽电压工作，主要用于便携式电子小设计的无线供电、充电而开发设计的，具有体积小、使用简便、转换效率高、价格低廉等特点。主要适用于：手机、游戏机、鱼缸灯光、MP3、MP4、数码相机、电动剃须刀、学习机、医疗、水下用品等多种设计的应用。

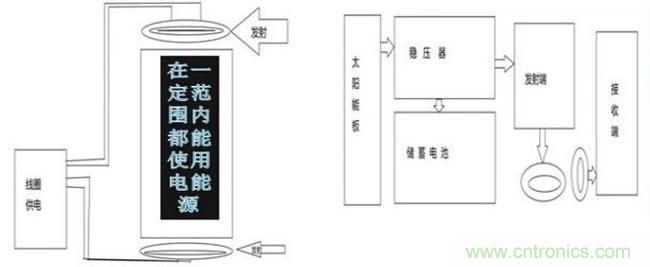

未来设想：在楼的顶部与底部各埋一发射线圈，运用太阳能为整栋楼实施无线供电。

文字来自39度
