凌力尔特公司推出具100%占空比操作能力的三输出、36V 降压型开关稳压器LT3514。LT3514 可从一个通道提供 2A 的连续输出电流，另外两个则为每通道 1A 而电压可低至 0.8V。该器件输入电压范围为 3.2V 至 36V (最大值为 40V)，非常适用于需要多个输出的汽车和工业应用。LT3514 的独特设计包括一个内置的升压型稳压器，从而使每个通道都能以 100% 占空比工作，即使在输入电压低至 3.2V 时也不例外。这种架构使 LT3514 非常适合需要连续输出调节的应用，例如汽车应用中的冷车发动以及停-启操作。



LT3514的开关频率可由用户编程在 250kHz 至 2.2MHz，且在整个频率范围内是可同步的，从而使设计师能优化效率，同时避开了关键的噪声敏感频段。其 28 引线 4mm x 5mm QFN 封装和高开关频率允许使用小型的外部电感器和电容器，可为多输出应用提供占板面积紧凑和热效率很高的解决方案。

LT3514采用一个内部3A开关和两个1.45A开关进行降压转换，并用一个 220mA 开关实现内部升压电路操作，在单个芯片中集成了必需的振荡器、控制和逻辑电路。特殊的设计方法使该器件能在非?？淼氖淙氲缪狗段谔峁└叽?88% 的效率，同时 LT3514 的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。反相开关降低了输入纹波，而坚固的短路?；ぴ蛱岣吡讼低车目煽啃浴Ｆ渌氐惆ㄊ涑龅缪垢?、可编程欠压闭锁，以及电源良好引脚以指示所有输出处于稳压状态。

LT3514采用耐热性能增强型 4mm x 5mm QFN-28 封装和 TSSOP-24 封装。LT3514E 的千片批购价为每片 3.50 美元。LT3514I经过测试，保证在 -40°C 至 125°C 的结温范围内工作，千片批购价为每片 3.85 美元。两种版本均有现货供应。如需更多信息，请登录www.linear.com.cn/product/LT3514。

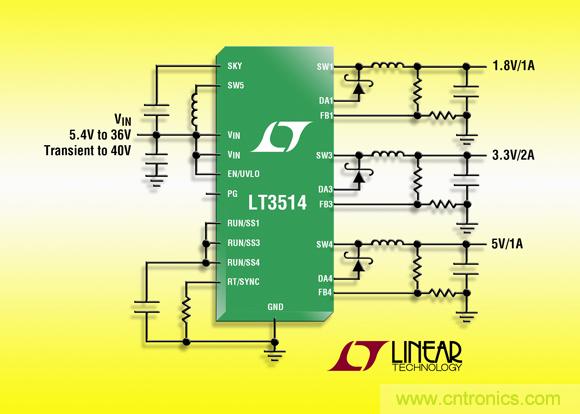

图1：36V、三输出2A+1A+1A (IOUT)、2.2MHz降压型DC/DC转换器



●宽输入范围：3.2V 至 36V (最大值为 40V)

●一个 2A 输出和两个 1A 输出

●100% 占空比工作

●利用电阻器设置的恒定频率

●坚固的抗短路性能

●宽 SYNC 范围：250kHz 至 2.2MHz

●反相开关降低纹波

●800mV FB 电压

●独立的运行 / 软起动引脚

●具 UVLO 的?；Ｊ?/div>
