【导读】设计人员需要为智能手机、平板电脑、数码相机等便携及无线、消费等应用选择适合的电路?；ぜ奥瞬ǚ桨浮１疚姆治隽说缏繁；さ募际跚魇萍癊MI滤技术比较，并结合具体应用示例，帮助设计人员选择恰当的电路保护及滤波方案。
智能手机等便携及消费产品电路保护及滤波应用示例
1) USB 2.0接口滤波及?；?br />
安森美半导体为USB 2.0接口提供适合1对高速线路及VCC的低电容ESD?；し桨?如NUP4114UPX、NUP4114UCL、NUP4114H、ESD7L5.0及ESD9L5.0)，还提供适合1对高速线路及VCC的共模滤波器及ESD?；し桨?EMI2121)，用于智能手机、数码相机等便携/无线产品中的USB 2.0接口。

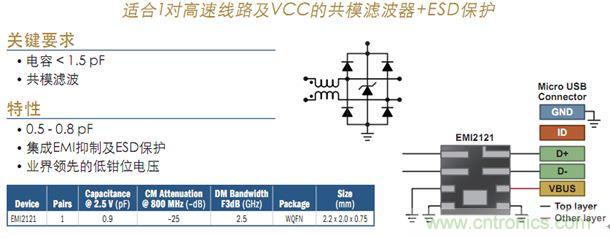

图1：USB 2.0接口滤波及?；?/p>
2) USB 3.0接口ESD保护
智能手机、平板电脑等便携/无线设备的功能越来越多、性能越来越强、存储容量越来越大，与外界的数据通信需求也越来越高。USB标准制定组织宣布，速度是USB 2.0十倍的USB 3.0端口有望在2012年度或2013年初支持智能手机和平板电脑设备。

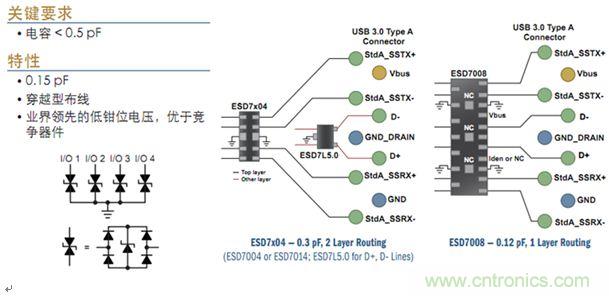

图2：USB 3.0接口ESD?；?/p>
安森美半导体为USB 3.0接口提供一系列方案，用于为2对超高速线路、1对高速线路及VCC提供低电容ESD?；ぁＵ庑┓桨赴‥SD7008(?；?条线路、0.12 pF电容、5.5 x 1.5 mm UDFN-18封装)、ESD7104(?；?条线路、0.3 pF电容、2.5 x 1.0 mm UDFN-10封装)、ESD7004(保护4条线路、0.4 pF电容、2.5 x 1.0 mm UDFN-10封装)及ESD7L(?；?条线路、0.5 pF电容、1.2 x 1.2 mm SOT-723封装)。
3) 相机及显示屏并行接口及串行接口?；?br />
安森美半导体为相机及显示屏并行接口和串行接口提供?；し桨?。其中，适合4至12条线路并行接口的低通滤波器及ESD?；し桨赴‥MI720x系列、EMI940x系列、CM1693系列及CM1457系列；适合3至5对高速串行通道的共模滤波器及ESD?；し桨赴‥MI4182及EMI4183等。这些产品可用于智能手机和数码相机等应用。

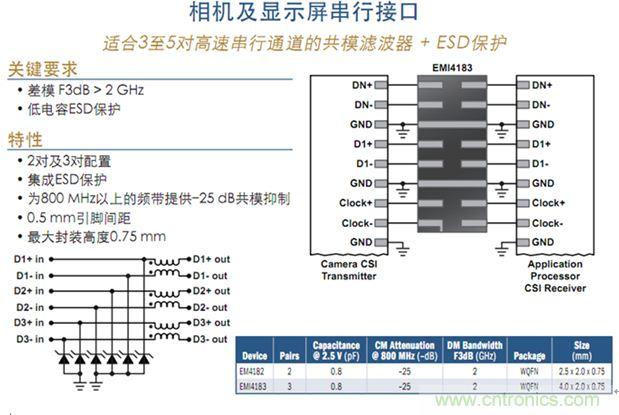

图3：相机及显示屏并行接口及串行接口保护
4) 便携产品HDMI端口滤波及?；?br />
一些智能手机及平板电脑设计已经开始支持HDMI端口，配合用户以更高速率传输音视频数据的需求。安森美半导体提供适合于便携产品HDMI端口滤波及?；さ牡妥杩构材Ｂ瞬ㄆ?CMF)，适合为4对高速线路及最多6条额外接口线路提供低电容ESD?；ぜ肮材Ｂ瞬ā?/p>
图4：便携产品HDMI端口滤波及保护
5) 消费类产品HDMI及显示屏端口?；?br />
安森美半导体为消费类产品HDMI及显示屏端口提供不同类型的滤波及?；し桨?，包括适合4对高速线路、最多6条额外线路的低电容ESD?；ぜ肮材Ｂ瞬ǚ桨?EMI4182)，适合4对高速线路、最多6条额外线路的低电容ESD?；し桨?ESD7004, MG2040)，以及适合4对高速线路、最多6条额外线路、内部阻抗匹配的ESD保护PicoGuard XS。
图5：消费类产品HDMI及显示屏端口保护
6) 智能手机等应用的音频滤波及?；?br />
安森美半导体为扬声器/耳机、差分麦克风、双麦克风等应用提供相应的EMI滤波器及ESD保护方案，包括应用于扬声器/耳机滤波及保护的NUF2441FC和NUF2450MU，以及用于差分/双麦克风滤波及?；さ腃M6200和CM6205等。

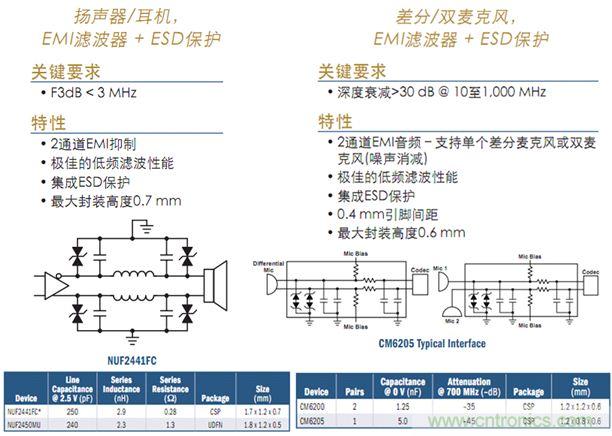

图6：智能手机等应用的音频滤波及保护
