- 电容及插入损耗低
- 具有低弧光电压的过压?；て骷?/strong>
- 较高精度的放电电压，适用于高精密设计
- 电信
- 工业及消费电子产品
TE Connectivity电路?；?/a>GDT(气体放电管)并联在电源线、电信线、信号线和数据传输线等敏感通讯设备的前端，进而?；に敲馐芤蛏恋绾蜕璞缚夭僮饕鸬乃布淅擞康缪沟钠苹?。正常情况下，这些器件并不会影响信号的正常工作。在过压情况下，GDT可转换到低阻状态，使能量离开敏感的设备。

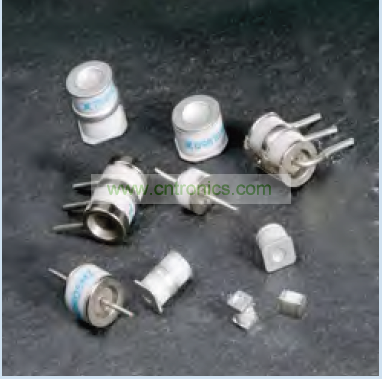

TE Connectivity气体放电管提供高水准的浪涌?；?，具有多种电压、低电容和形状，包括新型的表面贴装式器件，适用于MDF(主配线架) 模组、高速数据电信(例如ADSL、VDSL)，以及电源线的浪涌?；さ扔τ谩Ｔ谟隤olySwitch自复式器件配合使用的综合电路?；し桨钢校悄馨镏璞赋Ъ曳献钛细竦陌踩曜?。
优点
有助于提供过压故障保护，防止能量浪涌
极佳的脉冲击穿性能，适用于敏感设备
适用于高频应用
可靠性高
新型表面贴装式器件适用于自动装配
特性
符合RoHS 规范
无卤素器件(溴≤900ppm,氯≤900ppm,溴+氯≤1500ppm)
多种电压选择((75V-4000V)
外形多样化(3mm, 5mm, 6mm, 7mm, 8mm直径)
电容及插入损耗低
具有低弧光电压的过压?；て骷?br /> 较高精度的放电电压，适用于高精密设计
依据ITU K.12测试
不同引线形状和表面贴装式选择
可选择失效?；せ?br /> 无放射性材料
符合UL497B和UL1449认证
应用
电信
- MDF模组、xDSL设备、RF系统、天线、基站?；?br />
工业及消费电子产品，例如
- 电源、浪涌?；て鳌⒈ň低?br /> [page]

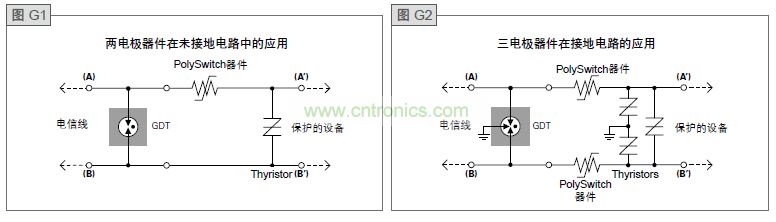

图 G1-G2 R系列GDTs典型电路

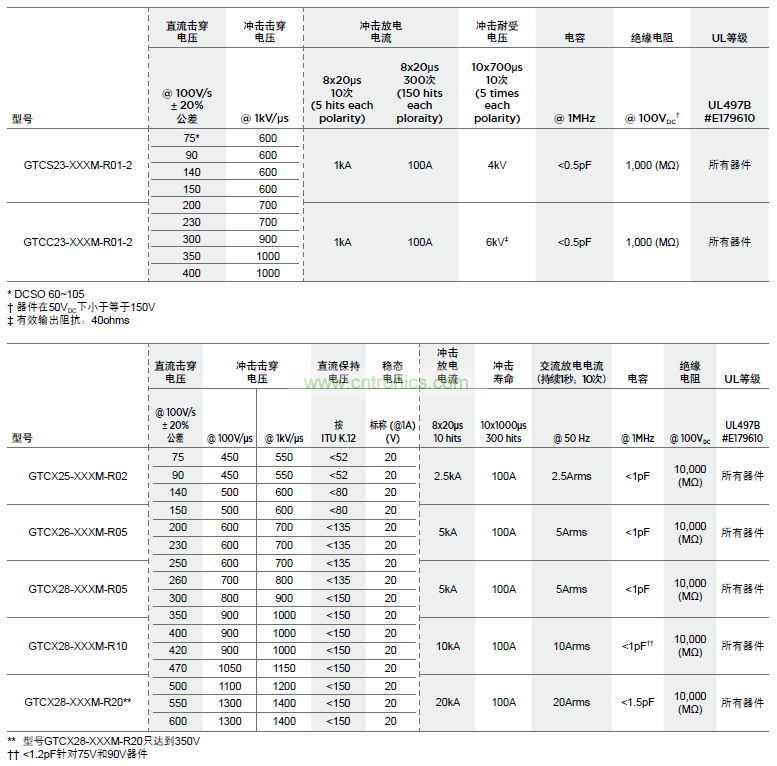

表 G1 两电极GDT器件额定电压值、额定浪涌值、电容值、绝缘电阻值和安规认证

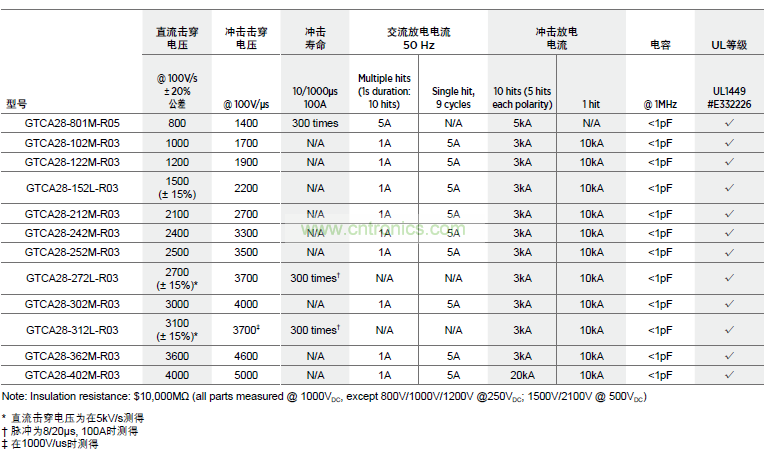

表 G2 两电极高压GDT器件额定电压值、额定浪涌值、电容值、绝缘电阻值和安规认证
[page]

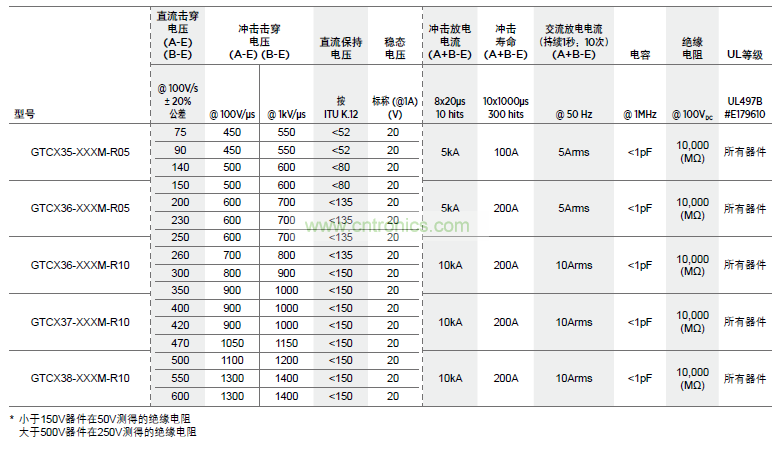

表 G3 两电极高压GDT器件额定电压值、额定浪涌值、电容值、绝缘电阻值和安规认证

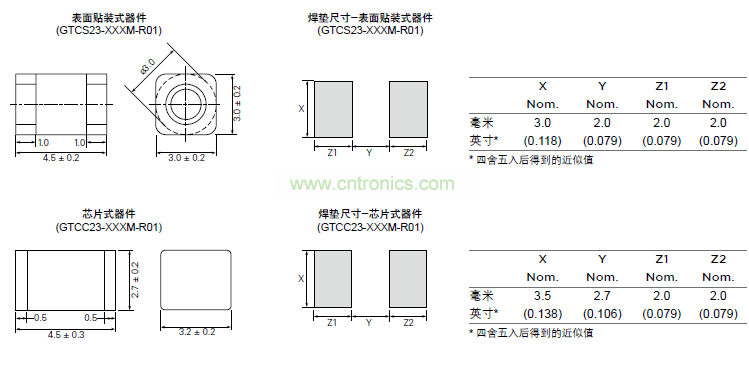

图 G3-G11 GDT尺寸

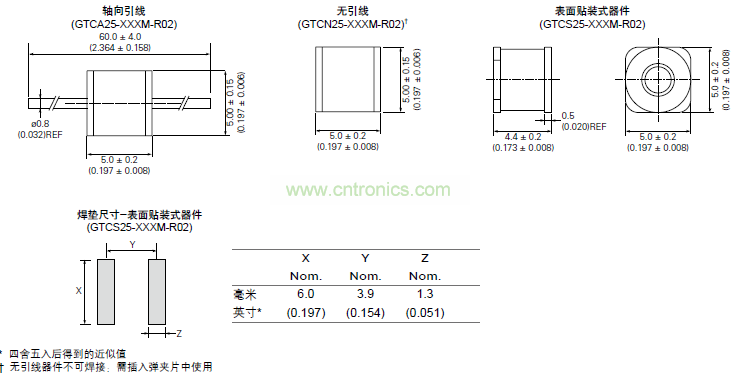

图 G4 两电极5mm产品尺寸
[page]失效保护机构
失效保护机构(FS)
失效?；せ故前沧霸谖挥谄宸诺绻苤行牡缂缚樯系亩搪坊善?。如图G12所示，在正常的工作条件下，焊块使得弹簧片浮在外侧电极之上。当长时间放电使气体放电管温度达到焊块的熔点时，焊块就会被软化，促使短路弹片被激活，并与两个外侧电极搭接。这个过程导致三个电极之间永久短路，建立起一条低阻抗路径，将故障电流引到地面，而不会产生显著的热量。
失效保护机构(FT)
失效?；せ故呛附釉谥行牡缂洗芰媳∑亩搪坊善Ｔ谡５墓ぷ魈跫?，塑料薄片与两个外侧电极隔离，如图G13。当长时间放电使气体放电管温度达到塑料薄片的熔点时，塑料薄片就会被软化，促使短路弹片被激活，并与两个外侧电极搭接。这个过程导致三个电极之间永久短路，建立起一条低阻抗路径，将故障电流引到地面，而不会产生显著的热量。
气体放电管温度
工作温度范围
无失效保护机构器件：-40℃/+90℃
有失效?；せ蛊骷?20℃/+65℃
储存温度范围
无失效保护机构器件：-40℃/+90℃
有失效?；せ蛊骷?20℃/+65℃

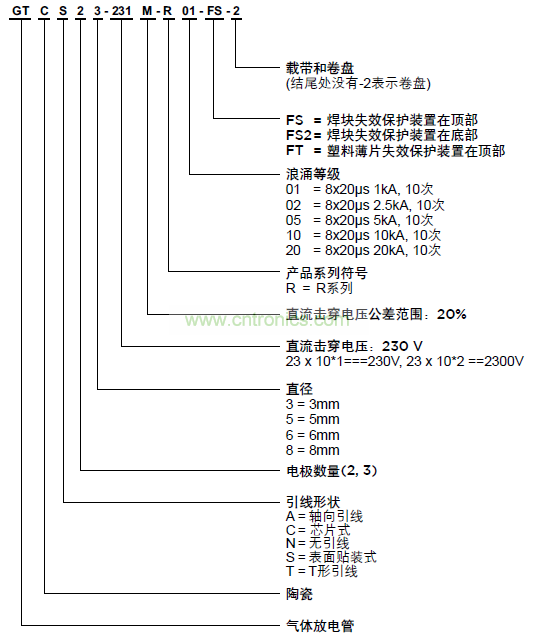

GDT器件编号示例
