【导读】智能家居是以住宅为平台，利用综合布线技术、网络通信技术、 安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。
原理分析
本文采用IAI公司的无线系列芯片结合MICROCHIP的PIC系列单片机开发出一系列的智能家居方案。IAI公司的无线芯片系列具有集成度高、外围元件少、功耗低、性能稳定可靠等特点，芯片内部集成了FSK无线收发必需的全部功能模块，包括多边带PLL合成器、PA、LNA、混频器、基带滤波器、中频放大器、信号强度指示RSSI、数据质量侦测DQD、电池电压侦测、AFC和微控制器等，同时 MICROCHIP的PIC系列芯片单片机具有低功耗、高稳定性、抗干扰性好等特点。
接口电路如下：

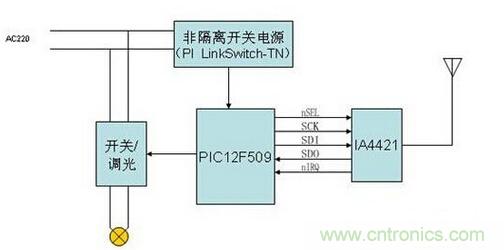

图1 无线灯光控制电路

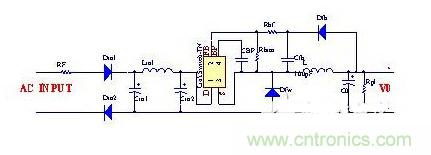

图2 非隔离电源电路图
非隔离电源电路为MCU和无线?？樘峁┕ぷ鞯缪梗缤?所示，采用PI的LinkSwitch-TN，由于功率MOSFET和控制器集成在一个IC当中，设计过程可得到极大地简化。电路路中所用元件数目很少，无需变压器，即可以利用设计速成部分，使用标准元件完成常用输出电压和电流的设计。

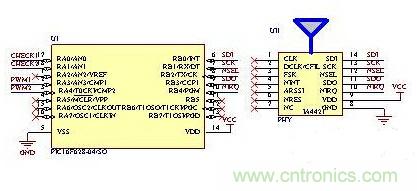

图3 无线模块连接电路
无线?？榱拥缏啡缤?所示，PHY只需使用5个I/O口即可工作，同时采用SPI兼容的控制接口作为数据通讯接口，我们测试板也正是使用这种方式与 PHY模块进行连接的。各个接口功能如下：SCK：SPI串口时钟输入；SDI：SPI串口数据输入；NSEL：SPI片选输入（低电平有效）；SDO：SPI串口数据输出；NIRQ：中断请求输出（低电平有效）；PHY?？橛米魇荨８媚？榫哂刑寤 ⒐牡椎扔诺?，非常适合用于无线设备上。
RF60无线?？橐？仄?/strong>
?？仄饔行矶嗖煌某叽绾托巫?，而且选择的无线技术也不尽相同。作为产品配件，其广泛用于消费类电子领域。
RF遥控器有其共有的特性，如图4结构简图所示。RF?？仄鞯幕咀榧ǎ何没峁┦淙朊畹陌醇话延没钭怀墒中畔⒌腗CU；用于调制和发射消息的RF发射器；天线；为?？仄魈峁┒Φ牡绯亍Ｖ圃焐淘谏杓芌F?？仄魇彼媪俚墓餐粽?，是如何提供稳定的最大传输距离、确保更长的电池寿命和维持较低的系统成本。

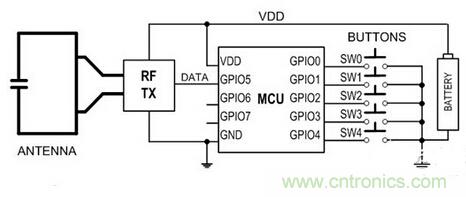

图4：RF遥控器结构简图
最大化传输距离涉及使用尽可能大的功率，同时提供一个高灵敏度的接收器，因为总发射距离是发射器输出功率和接收器灵敏度共同作用的结果。从?？仄鞫死此担杓颇勘晔枪菇ǚ戏ü嫦拗频淖畲笫涑龉β?，这也意味着所有遥控器应具有相同的输出性能，因为它们都要符合相同法规限制。
RF60发射器是业界第一款单芯片（RF+MCU）?？仄鱅C，只需要一个外部旁路电容、一块PCB、电池和一块带按键的外壳，即可构成一个完整的?？仄?。图5是RF60功率放大器和天线调谐电路的结构简图。

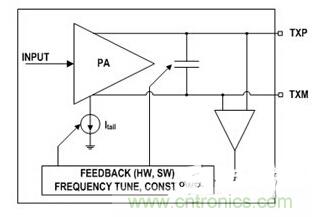

图5：RF60天线调谐框图
通过调整片上与天线自感产生共振的可变电容器，RF60可以最大化发射天线效率。这些自动的电容器调整通过补偿天线匹配电路的失谐使?？仄鞯姆⑸涔β首畲蠡?，并通过允许放宽PCB天线制造公差来降低设计成本。
编辑点评：本文介绍的智能化灯光控制电路设计，其中的无线芯片系列具有集成度高、外围元件少、功耗低、性能稳定可靠等特点，芯片内部集成了FSK无线收发必需的全部功能?？椋梢酝ㄓ玫饺魏我桓鲋悄芗揖由杓浦?，方便的应用于各种智能家居系统上。
