封装面积减小4成,支持LTE的RF模块

发布时间:2012-10-24 责任编辑:easonxu

【导读】村田制作所开发出用于LTE智能手机的小型RF收发??椋庾懊婊跣?成,其采用该公司的元件内置技术,使用树脂基板而非陶瓷基板实现了???,该??榧闪薒TE收发信息所需要的RF收发器IC、功率放大器及前端??榈龋琑F电路部分的定位是“全???rdquo;。


村田制作所试制出支持LTE的RF???,新型模块的投产时间未定,村田制作所表示,“此次制作试制品的目的是为了表明技术上完全可行”。 此次开发的RF??橹?,RF收发器IC采用了富士通半导体生产的支持LTE的产品“MB86L10E”。为了支持LTE和W-CDMA使用的频带Band1/5/21和GSM使用的850MHz/900MHz/1800MHz/1900MHz,嵌入了支持各频带的功率放大器??椤K淙磺度肓松鲜龈鞑考?,但??榈耐庑纬叽缃鲇?4.5mm×10.3mm×3.0mm,比不采用元件内置技术时的封装面积减小了40%左右。虽然厚度还高达3mm,不过村田制作所表示“通过结合使用其他封装技术,还有可能进一步减薄”。

村田制作所在展区内演示了该??榈氖导使ぷ髑榭觯⒐剂瞬ㄐ蔚?。在LTE模式下,发送功率为23dBm时,ACLR(相邻频道泄露比)平均为-37dB。

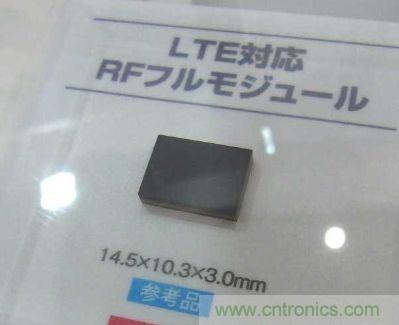

试制的RF“全模块”
图1:试制的RF“全???rdquo;

展板介绍
图2:展板介绍

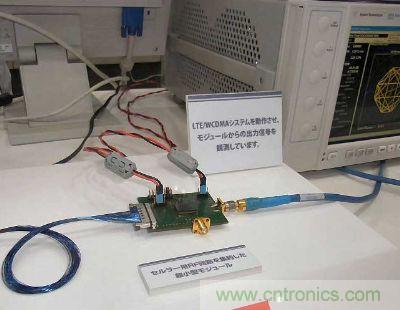

会场展位上展示了用测量仪器观测到的波形
图3:会场展位上展示了用测量仪器观测到的波形
