【导读】在电子测试领域，函数发生器和直流电源一直是工程师们不可或缺的工具。但您是否曾想过，将这两者结合使用会产生怎样的化学反应？本文将深入探讨这一强大组合如何显著提升测试效率，并为工程师带来前所未有的测试体验。
函数发生器的核心能力
函数发生器作为电子测试的关键设备，能够在宽频率范围内产生多种电波形，包括正弦波、方波、三角波等标准波形。这些设备也被称为任意波形发生器，能够精准模拟电子设备在实际运行中可能遇到的各种信号条件。

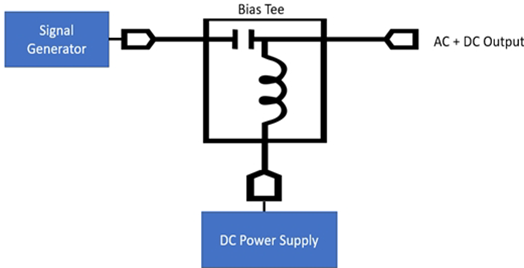

图1. 偏置三通（Bias Tee）可将信号发生器输出与直流电源输出耦合，但其功率处理能力存在限制
通过精确调整频率、幅度和带宽等参数，工程师可以全面测试设备或组件在不同条件下的耐受能力。从简单的电路调试到复杂的系统分析，函数发生器都能提供可靠的测试支持。
技术融合：内置函数发生器的直流电源
传统测试中，工程师需要分别使用函数发生器和电源设备，但随着技术进步，这两者实现了完美融合。创新的解决方案是将函数发生器直接集成到电源或负载中，这一设计带来了显著优势：
首先，设备安全性得到保障。由于函数发生器完全由固件实现，工程师无需担心低功率信号发生器受到高功率源的损坏。
其次，波形支持丰富多样。内置函数发生器可以生成正弦波、三角波、矩形波、斜坡波以及自定义波形，满足各种复杂测试需求。
实际应用场景
太阳能电池模拟测试

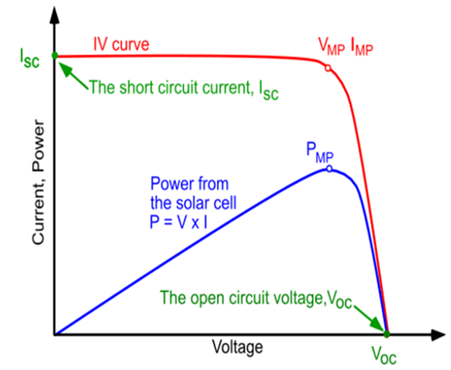

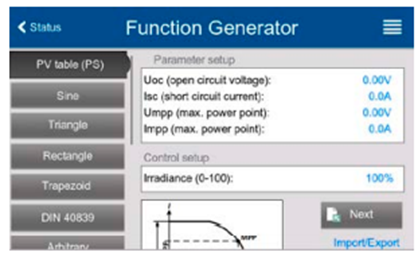

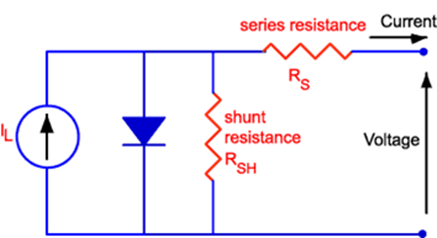

通过内置函数发生器，直流电源可以轻松创建太阳能电池的I-V特性曲线。测试工程师只需输入四个关键参数：开路电压、短路电流以及最大功率点电流和电压，即可准确模拟太阳能电池板的输出特性。
这一功能使得工程师能够测试太阳能逆变器及其跟踪太阳能电池板最大功率点的能力。根据EN 50530标准，函数发生器可以测试逆变器对最大功率点变化的响应效率，同时模拟太阳能电池板在不同辐照度和表面温度下的输出变化。
在大规模测试场景中，通过多台大功率电源并联，可以模拟高达1.92 MW的太阳能农场，为配电应用的太阳能逆变器提供完整的测试环境。
电池系统测试
使用电子负载中的函数发生器，可以构建简单的电池模型，模拟电池的开路电压和内阻特性。随着负载电流增加，模型能够准确反映电池输出电压的下降特性。
这一功能对于测试充电装置至关重要。工程师可以验证充电装置在电池快充时提供高电流输出的能力，以及在电池充满后安全转入涓流充电模式的可靠性。
三大核心优势
1. 测试能力与精度双重提升
函数发生器提供精确的信号输入，而直流电源确保被测设备接收稳定、一致的电压。这种组合消除了因电源不一致导致的分析障碍，使工程师能够创建高度真实的测试环境，获得更可靠的测试数据。
2. 无与伦比的测试灵活性
无论是处理简单的电阻负载、复杂的无功电路还是大功率设备，这种组合都提供了适应不同测试场景所需的灵活性。工程师可以轻松切换测试模式，从高频脉冲测试到阻抗评估，满足多样化的测试需求。
3. 效率与准确性的完美平衡
内置函数发生器的直流电源显著简化了测试设置流程，大幅减少测试准备时间。这使得工程师能够对设计进行更全面的分析，实现更快的故障排除、更短的开发周期和更高效的测试环境。
内置函数发生器的直流电源代表了电子测试技术的重要进步。它不仅解决了传统测试中的设备兼容性问题，更为工程师提供了更强大、更灵活的测试手段。随着电子设备复杂度的不断增加，这种集成化测试方案将成为提升产品质量和可靠性的关键工具，助力工程师应对日益严峻的测试挑战。
