【导读】伴随着科技时代的发展，模块电源也越深得市场欢迎，使用模块电源时，该如何增强模块电源的稳定性和可靠性呢？下面通过几个方面，介绍如何选取外接输入、输出电容，以提升?？榈缭吹氖褂檬倜驼龉┑缦低车奈榷ㄐ?、可靠性。
伴随着科技时代的发展，?？榈缭匆苍缴畹檬谐』队褂媚？榈缭词保萌绾卧銮磕？榈缭吹奈榷ㄐ院涂煽啃阅?？下面通过几个方面，介绍如何选取外接输入、输出电容，以提升?？榈缭吹氖褂檬倜驼龉┑缦低车奈榷ㄐ?、可靠性。
在?？榈缭吹氖导视τ弥校饨邮淙?、输出电容的选取往往会从几个方面入手：
• 电容额定耐压值。
• 电容的容值。
• 电容的使用寿命。
下面重点介绍1~2点是如何去选取输入、输出电容的。
一、从电容的额定耐压值去选取
1、在DC-DC电源应用中，外接输入电容的耐压值我们一般会选用1.3-1.4倍耐压。
例如：输入电压为48V那我们选用的滤波电容耐压值就为63V。原因是DC-DC的电源启动电流大，容易导致二次冲击电压过高，从而损坏器件。
2、AC-DC整流滤波电容耐压值选?。涸贏C-DC整流滤波电路中，根据公式我们能计算出整流后的理论直流电压的大小。
例如：在输入90-265Vac的整流电路中，通过公式计算可以得出整流后的电压范围在127-375Vdc。根据经验我们一般会选取耐压值在1.1-1.3倍理论计算电压值的电容，考虑成本因素有些设计者也会考虑
1.0倍理论计算电压值的电容。
二、从输入电容的容值选取

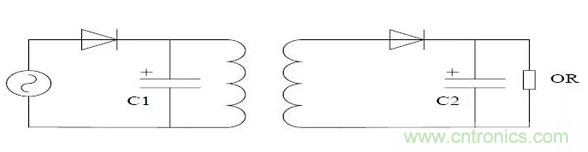

在许多文献中，对于滤波电容 C的选取，多使用经验公式，并认为滤波电容 C越大越好；在一些滤波电路的维修中，技术人员经常用比原电路容量大的电容来代替已坏掉的电容。如图1所示的简单整流滤波电路。
图1 输入、输出等效电路

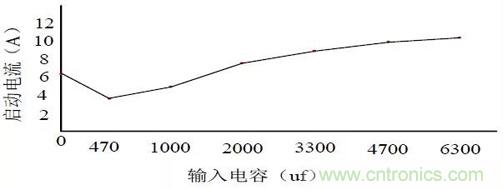

从理论上讲，增大电路中的滤波电容 C容量的确可以使输出电压的波形变得更为平滑、起伏更小，但在电路接通瞬间，电路中所产生的冲击电流因素却不能被忽略；在一些滤波电路的维修中对滤波电容的替换也存在冲击电流的问题，在不更换其他元件的前提下，单纯提高滤波电容的容量会使整个电路的实际使用寿命大大缩短，甚至烧毁整个电路。况且，单纯地提高滤波电容的容量对改善输出电压的作用也是有限的。做一个简单实验外接不同输入电容的大小启动时的电流曲线，如下图所示为输入外接电容大小与启动电流的关系曲线。
由此曲线可以看出外接输入电容越大，启动电流就越大，伴随的对电路中冲击电流也越大。对整个电路的威胁也就越来越大。

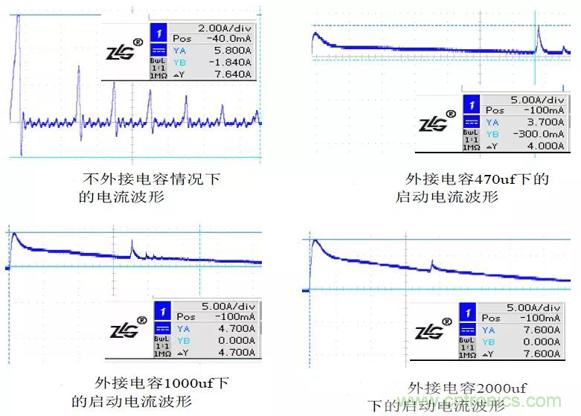

上图为外接电容大小不同的启动电流波形。外接电容在一定情况下，启动电流达到最低值，对整个电路的输入，输出环境有很大的改善。当外接电容超过这个范围就会导致启动电流增大，对其他器件的威胁也就随之增大，导致出现不同程度的器件损坏。
三、输出电容的选取
输出电容的选取，一般考虑的因素是电源的输出纹波噪声和电源的负载能力（容性负载）。在成本允许的情况下，很多人都会认为外接输出滤波电容是越大，可以减小纹波噪声干扰，对系统供电更为稳，这是一种错误的观念。
输出滤波的电容的选取，不单单是考虑纹波噪声因数，还要考虑?？榈缭吹钠舳芰统惺苁淙氤寤鞯缌鞯哪芰?。如下图所示：是致远模块输出25w的一款产品，在输出外接大小容值不同情况下的输入电流波形和输出纹波噪声图。

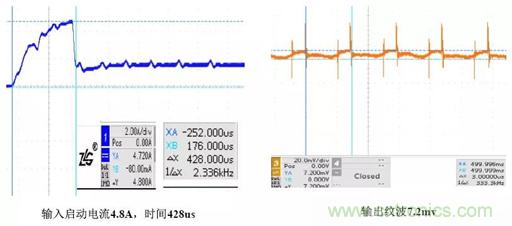

外接输出电容470uf测试的输入输出波形图

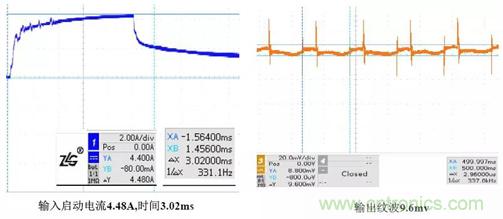

外接输出电容4700uf测试的输入输出波形图
从图上数据可以看出，外接输出电容容值在一定大小的时候对纹波噪声起到减小作用，但随着外接电容的不断增大纹波噪声会处于一个平衡值。反观输入电流波形，在输出电容增大情况下启动时，输入电流维持在大电流时间会越长。假如使用的?？榭故淙氤寤鞯缌餍?，这样就可能导致模块在一定时间下受冲击电流过大而损坏。所以外接输出电容也不是越大越好，这要根据?？榈钠舳芰统惺艿缌鞒寤髂芰囱《ǖ?。
四、小结
在?？榈缭吹氖褂霉讨泻侠硗饨邮淙?、输出电容是对?？槟？榈缛莸囊恢直；?，同时也大大提高了电源的使用寿命，减小了因电源输入、输出不稳定而带给整个工作系统存在的不必要隐患。

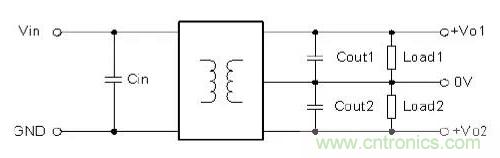

为了进一步稳定输入电源，在输入端增加一电容Cin，若为了进一步减小输出纹波和噪声，可在输出端增加一串联等效阻抗小的电容Cout，但容值不能超过该产品的最大容性负载，否则会造成电源?？槠舳涣肌Ｍ萍鐾饨拥缛葜?，如表1所示。
表1 推荐外接电容值
