提高电源模块可靠性的应用电路

发布时间：2017-09-11 责任编辑：susan

【导读】电源?？?/a>以高集成度、高可靠性、简化设计等多重优势，受到许多工程师的青睐。但即便使用相同的电源模块，不同的用法也会导致系统的可靠性大相径庭。使用不当，非但不能发挥?？榈挠攀?，还可能降低系统可靠性。

相信各位电路设计者在阅读DC-DC隔离电源?？榈氖菔植崾?，第一时间关注的往往是首页的电源参数，如功率、输入电压、输出电压、效率、工作温度、耐压等级等……但其实在实际应用中，数据手册中的“电路设计与应用”一节内容同样重要，它为用户在实际外围电路设计过程中提供了宝贵的参考电路经验。如果电源?？榈耐馕У缏飞杓剖褂貌坏?，非但不能发挥?？榈挠攀疲箍赡芙档拖低晨煽啃?，本次我们就来谈谈一些电源?？橥馕У缏飞杓坪诵囊恪?/div>

1．两级浪涌防护电路，使用不当适得其反

电源?？樘寤?，在EMC要求比较高的场合，需要增加额外的浪涌防护电路，以提升系统EMC性能。如图1所示，为提高输入级的浪涌防护能力，在外围增加了压敏电阻和TVS管。但图中的电路（a）、（b）原目的是想实现两级防护，但可能适得其反。如果（a）中MOV2的压敏电压和通流能力比MOV1低，在强干扰场合，MOV2可能无法承受浪涌冲击而提前损坏，导致整个系统瘫痪。同样的，电路（b），由于TVS响应速度比MOV快，往往是MOV未起作用，而TVS过早损坏。

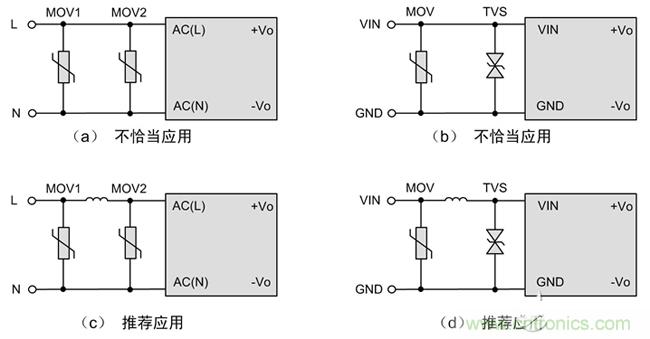

图1.两级浪涌防护

增加一个电感，构成两级防护电路。如电路（c）、（d）所示，串入一个电感，将防护器件分隔成两级，对高频浪涌脉冲，电感具有较大的阻抗，因此首先起作用的是前端的压敏电阻，而后端的压敏和TVS能够进一步吸收残压?；つ？?。另外，即使是单级防护，增加电感也能起到一定的作用，避免浪涌电压直接加到?？槭淙攵恕?/div>

2．输出滤波电容过大，导致模块异常

电源?？槭涑龆送ǔＭ萍鲈黾右欢ǖ穆瞬ǖ缛荩谑褂霉讨?，由于认识不足等原因，使用了过大的输出滤波电容，既增加了成本又降低了系统的稳定性。

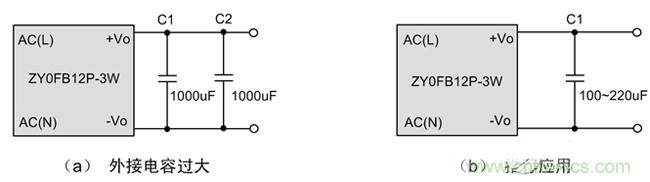

图2.容性负载过大

如图2中的电路（a）所示，一个3W的?？?，输出使用了2000uF的电容，而通过查阅产品手册了解到，?？榻ㄒ樽畲笫涑龅缛菸?00uF。输出电容过大可能导致启动不良，而对于不带短路保护的微功率DC-DC?？椋涑龅缛莨笊踔量赡艿贾履？橛谰盟鸹?。

3．接开关电源芯片，注意启动不良

如图3所示，电源?？榈氖涑龅缪故侵鸾ソ⒌?，电路（a）的LM2576没有设计欠压锁定，在VIN电压较低时即开始启动，若OUT负载过重，可能被24V?？槲笈形搪坊蛉菪愿涸毓螅佣贾缕舳涣?。

图3.增加欠压锁定

因此推荐使用电路（b），外置简单的欠压锁定，使24V?？槭涑龅缪菇⒌皆ぶ弥岛笤倨舳疞M2576等外接开关电源芯片，可以很大程度上避免启动不良问题。

或者可以使用功率余量更大的电源?？椋?ON/OFF引脚也可以连接到MCU进行控制。

4．双路?？?，注意负载平衡

对于双路输出?？?，两路输出对负载的要求不同，这类模块通常只对其中一路进行稳压反馈，另一路通过变压器耦合达到所需的电压。

当稳压主路负载过重辅路过轻时，辅路电压会飘高较多，此时辅路对电压要求严格时，需增加三端稳压器。而当非稳压辅路负载过重主路过轻时，可能出现输出电压不稳定或者辅路电压过低的情况，此时需给主路增加假负载。

5．并联与冗余，不是一回事

当手头有两个相同的?？?，而单个的功率不足时，很自然的想到两个?？椴⒘褂茫月愎β室?，但将普通电源?？椴⒘褂锰嵘β实姆椒ù嬖诩笠?，输出电压偏高的模块需提供过大的电流而导致?？楣β?。

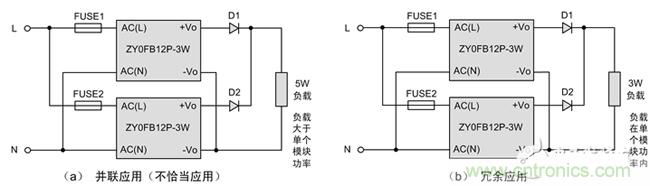

图4.冗余应用

如上图电路（a）所示，负载需5W功率，超出单个?？榈拇啬芰?，则其中一个模块可能存在超负荷使用的情况。对于此种应用，需使用单个大于5W功率的?？?，比如ZY0JGB12P-10W。而电路（b）则不然，每个?？榈墓β示苈愀涸氐男枰?，此时属于冗余设计。

6．钽电容虽好，放在电源输入输出需谨慎

钽二氧化锰电容比较容易击穿短路，抗浪涌能力差，开机时或外部供电接入时，很可能形成较大的浪涌电流或电压，造成钽电容的烧毁短路或过压击穿，在未做严格评估的情况下，建议使用陶瓷电容或电解电容。
