【导读】本文主要给大家介绍一下关于3V-5V电平转换电路图，有兴趣的或者之前一直不懂的童鞋可以来观摩下！
本文主要讲了一下关于3V-5V电平转换电路图，下面一起来学习一下：

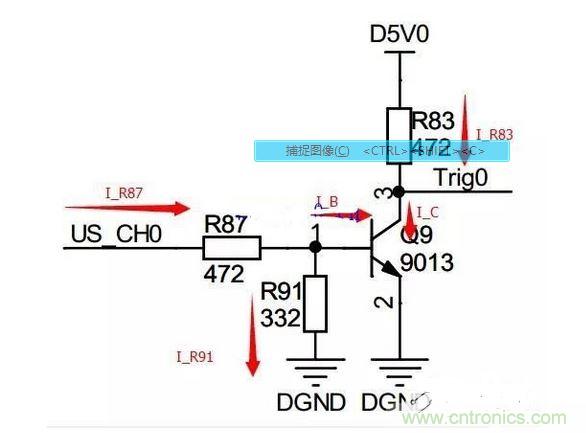

如图左端接3.3VCMOS电平，可以是STM32、FPGA等的IO口，右端输出为5V电平，实现3.3V到5V电平的转换。
现在来分析下各个电阻的作用（抓住的核心思路是三极管的Vbe导通时为恒定值0.7V左右）：
假设没有R87，则当US_CH0的高电平直接加在三极管的BE上，》0.7V的电压要到哪里去呢？
假设没有R91，当US_CH0电平状态不确定时，默认是要Trig输出高电平还是低电平呢？因此R91起到固定电平的作用。同时，如果无R91，则 只要输入》0.7V就导通三极管，门槛电压太低了，R91有提升门槛电压的作用（可参见第二小节关于蜂鸣器的分析）。
3V-5V电平转换电路图
但是，加了R91又要注意了：R91如果太小，基极电压近似
只有Vb》0.7V时才能使US_CH0为高电平时导通，上图的Vb=1.36V
假设没有R83，当输入US_CH0为高电平（三极管导通时），D5V0（5V高电平）直接加在三极管的CE级，而三极管的CE，三极管很容易就损坏了。
再进一步分析其工作机理：
当输入为高电平，三极管导通，输出钳制在三极管的Vce，对电路测试结果仅0.1V
当输入为低电平，三极管不导通，输出相当于对下一级电路的输入使用10K电阻进行上拉，实际测试结果为5.0V（空载）
请注意：
对于大电流的负载，上面电路的特性将表现的不那么好，因此这里一直强调——该电路仅适用于10几mA到几十mA的负载的电平转换。
