技术支招：电源模块输出电压为什么会变低？

发布时间：2015-12-10 责任编辑：susan

【导读】“测量电源?？?/a>的输出电压，原本是输出5V的?？?，怎么只有4.8V了？难道是输出电压变低，?？榛盗?？”不是这样的，不一定是模块损坏了，也有可能是应用不合理。让我们来找一找电源?？槭涑龅缪贡涞偷脑?。

电路输入电压过低，会使得电路不正常。长时间工作在低输入电压情况下，电路的寿命也会有极大的影响。想要在设计电路时避开这个问题，需要了解导致电源模块输出电压变低的原因。

电源?？槭涑龅缪沟偷脑蛴泻芏?，常见原因有以下几种。

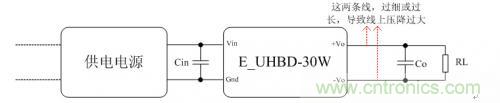

1.输出线过长或过细


E2405UHBD-30W电源模块特性：
输入电压范围9V~36V；
输出电压5V；
输出电流6A。

根据数据手册要求连接E2405UHBD-30W电源?？橥馕У缏罚涸厥褂玫缱痈涸匾羌勇?，供电电源使用可编程直流电源。?？樯系?，电子负载仪上显示的电压值不是5.0V，而是4.7V，然而在测量电源?？槭涑鲆帕蕉说牡缪怪凳?.0V。什么原因呢？E2405UHBD-30W?？槁厥?，输出电流有6A，而模块引脚到负载仪端口之间的连接线太长了，使得连接线的阻抗值大。如果阻抗为0.05欧姆，那么连接线上的电压差为0.05Ω*6A=0.3V，这个就是?？槭涑鲆诺礁涸匾嵌丝诘难共睢?/div>

2.输入防反接二极管压降过大


ZY1205FKES-3W电源?？樘匦裕?/div>
输入电压12V，±10%的波动范围；
输出电压5V，输出非稳压
输出电流600mA。
适用于输入电压波形范围小于10%且对电压精度要求不高的场合。

AC-DC电源?？槭涑龅缪刮?2V，最大输出电压精度为±3%，那么输出电压范围是11.64V~12.36V。而二极管D1使用1N4148，正向导通压降为0.7V，那么ZY1205FKES-3W?？槭导适淙氲缪沟姆段е挥形?0.94V~11.66V，这个电压范围还是在ZY1205FKES-3W?？榈氖淙氲缪狗段?，?？榭梢哉９ぷ鳎皇鞘涑龅缪够峤系?。

以前有客户也是上面的这种情况，当时实测ZY1205FKES-3W输出电压是4.65V，客户想要输出电压高一点，我们给了两点建议：

（1）客户换一个正向导通压降小的防反接二极管；

（2）适当的将AC-DC电源?？榈氖涑龅缪沟鞲咭坏?。

（3）如果对电压精度要求高的场合，建议将ZY1205FKES-3W换成ZY1205WRBCS-3W宽电压输入稳压输出的?？?。

3.输出过载

下面以E0505FKS-1W产品为例，输出过载的情况。
E0505FKS-1W电源模块特性：
输入电压5V，±10%的波动范围；
输出电压5V，输出非稳压；
输出电流200mA，可持续短路?；?。

E0505FKS-1W?？樵?00mA负载电流时，输出电压为4.82V，当负载电流增大到300mA时，输出电压只有4.5V了。300mA负载电流使得E0505FKS-1W?？楣ぷ髟诠刈刺?，长时间过载会影响?？榈氖倜?。对于这种情况，我们只能换输出功率更大一些的电源?？?，例如E0505FKS-2W。

上面三种不同特性的电源?？榧虻ニ得髁巳值缭茨？槭涑龅缪沟偷脑?，但是在实际应用中，导致?？槭涑龅缪沟偷脑蛴泻芏唷Ｓ龅秸庵智榭?，先检查模块输入输出引脚两端的电压值，如果输入输出电压正常，再检查负载电流大小。
