【导读】本文详细介绍了多个电源?？?/a>的并联设计。简要说明了几种常见的电源模块并联应用。小编对比了串联设计电路，考虑到了模块电源并联设计过程中的固定电压输出问题、输出阻抗和负载电流问题，分析了快速设计模块电源并联设计的技巧。
在平时的工作应用过程中，工程师需要依据工作要求将多个?？榈缭唇辛阶榛蛄阶橐陨喜⒘?，以此来维持较高的输出功率，确保系统正常运行。然而，与串联设计相比，多个电源?？榈牟⒘杓撇唤鲂枰悸堑焦潭ǖ缪故涑鑫侍?，还要权衡并联后输出阻抗和负载电流问题，因此并联设计要相对麻烦一些。
下拉电阻并连法（DropResistor）
下拉电阻并联示意图
下拉电阻并联法是一种比较常用的多电源模块并联方式。在两组电源?？榈氖涑龆?，分别串接Drop电阻，再并联使用，完成后的电路并联情况如上图所示。此种方式主要利用输出电流对R1及R2形成的线性电压降，使得两组电源?？榛峋×看锏狡胶夤┯Ω涸氐哪康?，避免输出电压较高的电源模块来提供大部份的负载需求。此种并联方式的成本较低，适合使用在精度要求不高的系统应用中。
解耦二极管并联法（DecouplingDiode）
解耦二极管并联示意图
上图为使用解耦二极管并联方法的电路图。该方法属于输出并联应用方式，其具体的应用方法为在二组电源?？榈氖涑龆朔直鸫由隙?，之后再并联使用。其原理与下拉电阻并联法相同，都是使用D1与D2取代电阻起到并联作用。而使用解耦二极管的好处在于，可将二极管用来防止不同电源?？橹涑龅缪鼓媪鞯搅硪桓龅缭茨？?，这在某些电源架构上是需要的。
电流均流并联法（CurrentShare）

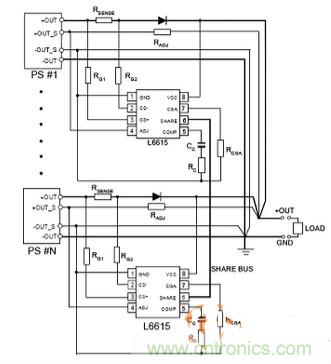

电流均流并联示意图
上图为使用电流均流并联法的电路设计图。从图中我们可以看到，在电路中设计有专用IC进行并联使用。在此种方式中，每一个被并联进入电路系统的电源模块本身需具备有遥感或削减的功能才能够进行均流控制。依据实际使用经验，在使用这种方法进行均流时，每一个电源模块都可以均流输出，对电源?？榈氖倜邪镏?，但成本相对较高，适合应用于有较高精确度要求的应用场合。
