目前国内大部分的?？椴⒘涑錾杓疲际褂昧擞性捶?。这种方法采用均流母线方式，各?？橹浯嬖谙嗷ス亓?，通过取样各个模块输出电流进行比较进而调整各个?？槭涑龅缪沟陌旆ㄊ迪志鳎哂行矢叩挠诺?。依据均流母线形成方式和调节控制方式的不同有源法的具体形式有12种，其中性能较好、通用性较强的是平均电流+外环调节法和最大电流+外环调节法。在这里我们可以依据最大电流+外环调节法思路，设计一种均流电路系统，该系统的电路图如下图所示。

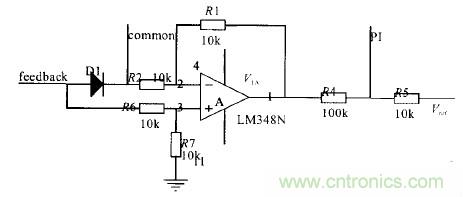

均流电路原理图
上图中，参数feedback为?？槭涑龅缌魅⊙?，参数co—on为均流母线。从上图中我们可以看到，所有模块输出取样电流通过二极管和均流母线连接在一起，所以均流母线指示的始终是最大电流。V1和R1、R2、R6、R7构成差分运放电路，其输出为本?？榈缌骱妥畲蟮缌鞯牟钪?。该差值和基准按照1:10的比例求和作为新的给定输入到PI调节器中。
如果本?？榈氖涑龅缌餍∮谧畲蟮缌?，差分电路输出和基准形成新的给定将使本?？榈缌髟龃?。这样的话，所有?？榈氖涑龅缌魇笨潭枷蜃畲蟮缌鞯髡?。由于二极管有0.7V左右的压降，这将使得最大电流?？槭贾沾τ诼只蛔刺?，故这种均流方法也称之为无主均流。
需要注意的一点问题是，在该方案中想要实现多个大功率的?？榈缭床⒘?，除了控制部分需要有均流电路以外，主电路的输出端最好还要串连一个二极管或者大电感。这样做是为了防止输出电压较大的?？榘咽涑龅缪菇闲〉哪？榈背闪艘桓龈涸?，这将造成系统的不稳定，而且会降低系统的整体效率。
