【导读】输出阻抗法在实际工作过程中，是最容易实现多个模块电源均流输出的方法，这种方法的本质是采用开环控制，因此在小电流时很容易造成电流分配特性差、重载时不均衡等问题。在工作过程中，遇到电压调整率要求较高（等于或小于3%）的情况时，一般不宜采用该方法进行多个电源模块并联。
目前，将多个?？榈缭赐ü⒘姆绞浇芯魇涑?，已经成为了很多生产商在进行新产品研发时的选择。这种并联均流输出的方式能够充分保障电源电池的工作稳定性，在某一个电源?？槌鱿止收鲜?，其他?？榛箍梢哉Ｔ诵?，能够为工程师提供充足的维修检测时间。本文将会就电源?？椴⒘姆椒ㄖ?，输出阻抗法，进行简要介绍，帮助工程师快速掌握其原理。
在日常的工作中，电源?？榈氖涑鲎杩共⒘涑龇ㄒ脖怀谱鞯缪沟鹘诼史?，这种方法是通过调节开关变换器的外特性即调节输出阻抗达到并联?？榻咏鞯哪康摹Ｏ峦贾?，图1为一个开关变换器的外特性，Vo=f（Io）。在该外特性中，我们可以看到R为开关变换器的输出阻抗，其中也包括这个开关变换器?？榱拥礁涸氐牡枷叩缱?。空载时?？槭涑龅缪刮猇omax。由此可见，当电流变化量为△I时，负载变化量为△V，因此AV/△I=R，R为该?？榈氖涑鲎杩??！鱒/△I同时也代表开关变换器的输出电压调整率。
图1 开关变换器外特性Vo=f（Io）
在正常工作的前提下，该开关变换器的负载电压与负载电流的关系可通过公式表示为Vo=Vomax—Rio。若将两台具有相同容量、相同参数的开关变换器相互并联，则有：Vol=Vomax—R1Iol，V02=Vomax—R210。R1、R2分别为?？閘及?？?的输出阻抗。设负载电阻为RL，则有Io1=[R2Vol+（vol—v02）RE]/Rx，Io2=[R1V02+（Vol—V02）RL]/R，式中Rx=R1R2+（R1+R2）RL。

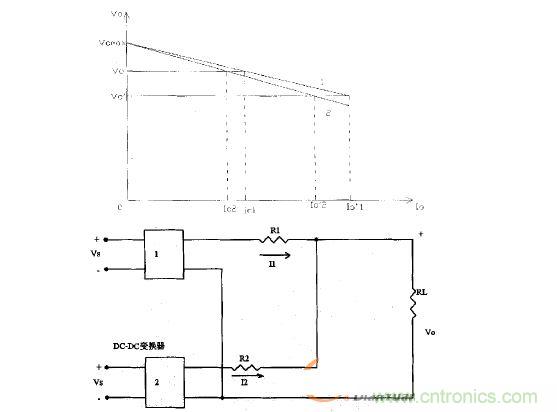

图2并联变换器及其外特性
那么，如果将两台单独的开关变换器进行并联，其特性又会出现哪些变化？我们可以通过一个实验进行说明。将两台开关变换器相互并联后，其外特性如下图中图2所示。依据公式我们可以计算得出，当负载电流为IL=IOl+102时，负载电压为vo，按两个?？榈母涸氐髡史峙涓涸氐缌鱅L，斜率不相等，电流分配也不相等。当负载电流增大至IL''=10l’+102’时，负载电压为V0’。由此可见，模块1外特性斜率小，分配电流的增长量比外特性斜率大的?？?增长量更大。如果能设法将?？?的外特性斜率调熬到接近模块2，则可使这两个?？榈牡缌鞣峙浣咏?。

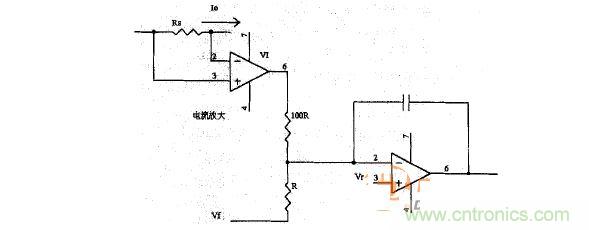

图3典型输出阻抗调节法电路原理图
在了解了并联变换器及其外特性知识后，我们就可以采用输出阻抗调节法进行并联输出调节了。图3是一种典型输出阻抗调节法实现并联模块近似均流的电路原理图，我们可以看到，图3中Rs模块电流的检测电阻，电流信号经过电流放大器输出V1（O—5V电压），与?？槭涑龅姆蠢〉缪箆f综合加到电压放大器的输入端。综合信号电压与基准电压Vr比较后，其误差经过放大，得到Ve，控制调节器及驱动器，用以实现自动调节?？榈氖涑龅缪?。当某个?？榈牡缌髟黾恿看笫?，vs上升，ve下降，使得该?？榈氖涑龅缪瓜陆担赐馓匦韵蛳虑阈?，接近其他?？榈耐馓匦?，其他模块的电流增大，实现近似均流。
