模块电源并联均流主从怎么设置？看这里！

发布时间：2015-07-13 责任编辑：sherry

【导读】今天要为大家介绍的是利用主从设置法完成电源模块并联并实现均流的方式，希望能够通过本文的介绍，帮助工程师更好的完成多电源?？椴⒘ぷ?。

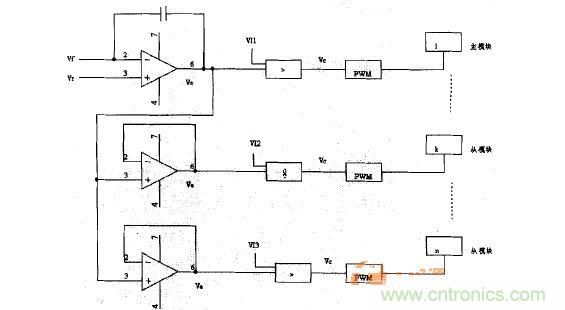

所谓的主从设置法，指的是在并联的n个变换器?？橹?，通过人为的程序制定，将这些电源其中的一个指定为主?？?，而其余各?？楦又髂？榉峙涞缌?，称为从?？?。该方法适用于有电流型控制的并联开关电源系统中，电流型控制是指开关电源?？橹杏械缪箍刂坪偷缌骺刂疲缌骰肺诨?，电压环为外环。下图为n个变换器模块并联的主从控制原理图。
主从?？樯柚梅ň骺刂圃硗? width=
图为主从?？樯柚梅ň骺刂圃硗?/div>

从上图中我们可以很清楚的看到，图中每个电源模块珺为双环控制系统，在这种控制系统中，工程师将?？閘设定为主?？椴⑹蛊浒吹缪箍刂乒媛晒ぷ?，其余的n一1个模块按电流型控制方式工作。vr为主?？榈幕嫉缪?，Vf为输出电压反馈信号。经过电压误差放大器，得到误差电压Ve，它是主?？榈牡缌骰?，与Vll（该参数反映主?？榈缌鱅l大?。┍冉虾?，产生控制电压Vc，控制调制器和驱动器工作。主?？榈缌鹘吹缌骰紇c调制，即?？榈缌鹘朴雟e成正比。在完成并联设置后，各个从?？榈牡缪刮蟛罘糯笃鹘映筛嫫鞯男问?，主?？榈牡缪刮蟛顅e输入各跟随器，跟随器输出均为Ve，为从?？榈牡缌骰?，因此各个从模块的电流均按同一Vc值调制，与主模块电流基本一致，从而实现?？榧涞木鳌?/div>

总结

在?？榈缭吹牟⒘魃杓浦?，采用主从?？樯柚梅芄唤虾玫谋Ｕ匣迨迪治榷ǜ咝Чぷ?，且不会出现电流分配特性差等问题。但是它也有一些缺点，那就是该均流法要求主从模块间必须有通讯联系，所以整个系统比较复杂。且如果主?？槭В蛘龅缭聪低巢荒芄ぷ?，因此可靠性取决于主模块，只能均流，不适用于构成冗余并联系统。

?
