【导读】随着电子产业的不断发展，电源的需求量也是越来越大。电源模块在高效率、功率密度高等方面比LDO更具优势。但是测量过程中电源模块的输出噪声很大，开关电源的噪声是如何产生的？又该如何抑制？本文就来一一详解。
一、电源?？樵肷牟?/strong>
反激式开关电源拓扑结构，如图 1所示。由场效应管Q1导通，输入电流流过变压器和场效应管Q1，再场效应管Q1关断，使得输入电流通过电磁感应到变压器的输出端，实现能量的传递。由于变压器初级存在漏感，漏感和场效应管Q1的寄生电容产生振荡，振荡产生的减压尖峰，在能量传递过程中，也传递到了输出端，形成噪声。漏源级的电压波形如图 2所示?！ ?br />
图 1 反激式电源拓扑

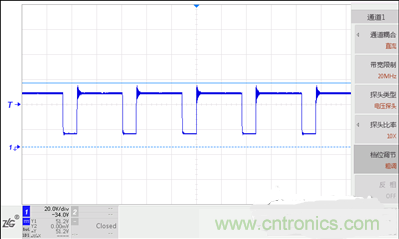

图 2 场效应管漏极电压波形
二、好的布局设计抑制噪声在设计的过程中，工程师们都会在场效应管DS两端加吸收电路，减小尖峰，可以有效的减小电源模块的输出噪声。
实际应用中，在?？槭淙胧涑龆思拥缛?，配合好的PCB布局可以更进一步的减小模块的输出纹波与噪声。PCB板的布局，根据电流的流向上放电容，电源?？槲撇ㄔ肷疾辉偈俏侍?。下图列举了两种布局方式。

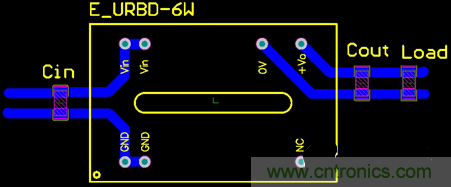

图3 正确的滤波电容PCB板布局

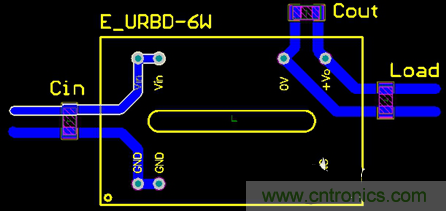

图4 错误的滤波电容PCB布局
周立功致远电子研发生产的E_URBD-6W系列模块电源设计时，考虑的电容以及变压器的布局，有效的减小了电源?？槭涑鑫撇ㄔ肷Ｏ峦际堑湫托秃臙2405URBD-6W的输出纹波噪声。

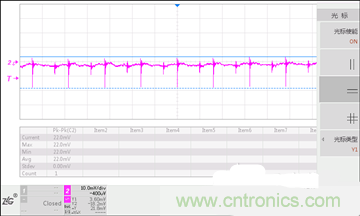

图5 优异的纹波噪声
