【导读】电源工程师有一个可调电源是很必须的，做?；さ魇郧费构?，还有测试新机等都需要可调电源。但是买一个可调电源花银子好心疼，肿么办？福利来了，一位大牛自己DIY了一台可调恒流电源，他是咋做到的呢？跟着小编一起来学习下吧！
最近闲下来了，做?；さ魇郧费构?，还有测试新机时要是有一个可调电源会方便很多?？氐缭匆恢辈皇呛芊判?，纹波大怕有干扰。以前是用用LM317做的稳压可调，由于没有过流调节和?；び闷鹄葱睦镆膊晃鹊?。所以一直想做一个可调恒流电源，以前也画了板子准备了好长时间，由于事情忙就此搁下了。现在重新开始！

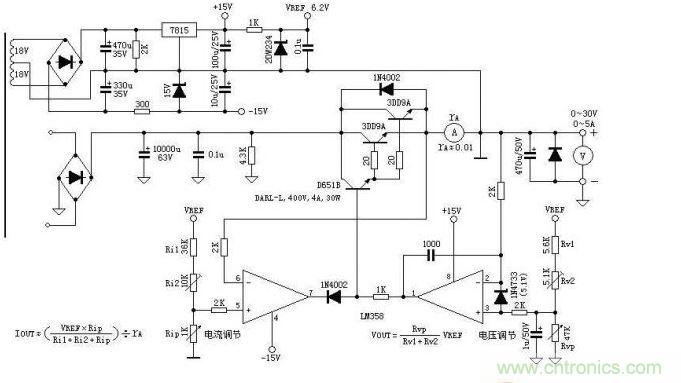

在网上留意了很久，选择了一款经典电路：
这图不错，还带了计算公式。我对这个图也作了改动：
1.辅助电源用+-12V，用7812和7912
2.舍弃6.2V基准电压，采用更稳定的TL431的2.5V基准电压
3.采用常用元件代替不常用的元件。D651B用13005，3DD9A用2SC5200，或是2N3055
4.由于基准电压的改变，调节部分也作了相应改动电压调节电位器用10K，运放2、3脚电压钳位5.1V稳压管，改为0.7V正反并4148
5.恒流部分7脚的二极管采用发光二极管来显示过恒流状态，这样很直观。在调试调压部分时先不装这个发光二极管以便调节电压
6.运放采用TL082，不要问为什么。我也是在网上看到别人说082要比358好，究竟怎么回事我也不验证了。留给大验证！
7.增加电压跟随切换电路来提高效率，减少发热损耗

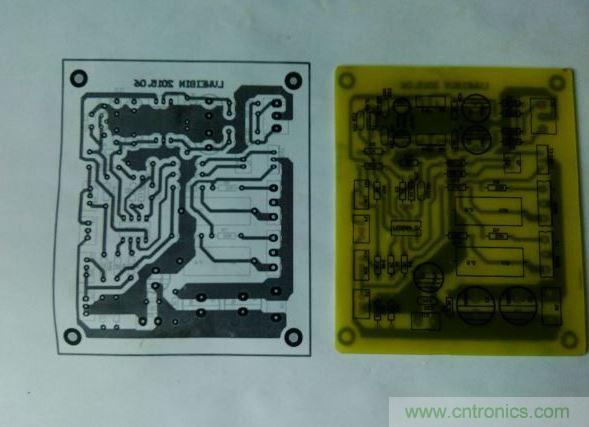

先画板子，热转印，腐蚀、洗板、钻孔、上松香过程辛苦....

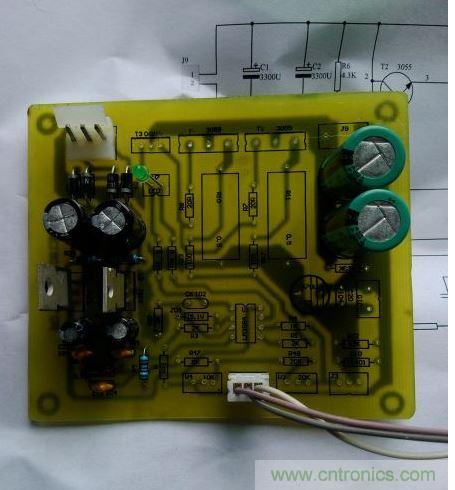

装上元件，边装边按部分功能检查调试

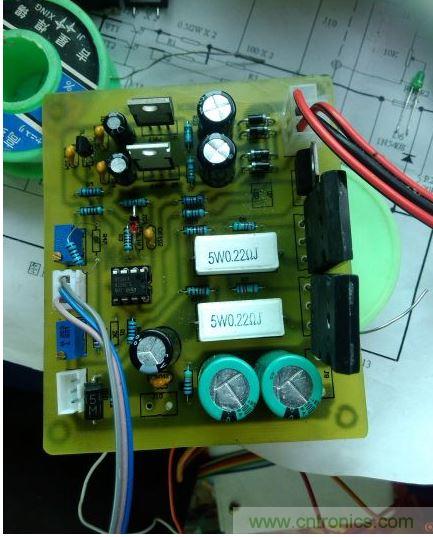

安装完毕
调试过程：

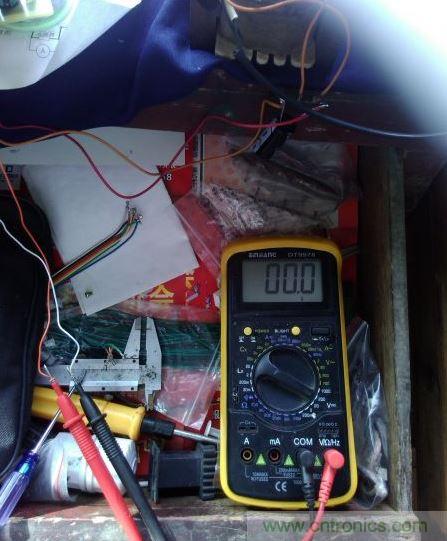

开始调试，0V起调

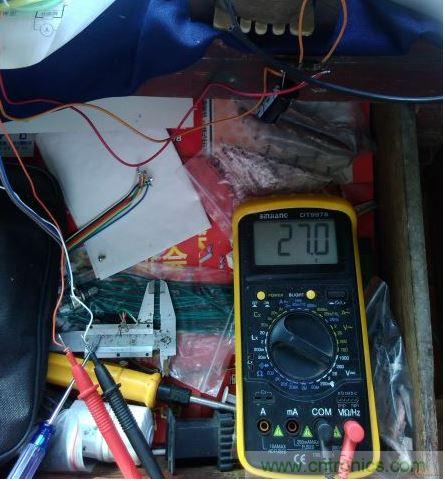

最高电压只能调到27V
因为这个变压器是以前做工频逆变器用的好象是交流双10V的样子，整流后只有27V。

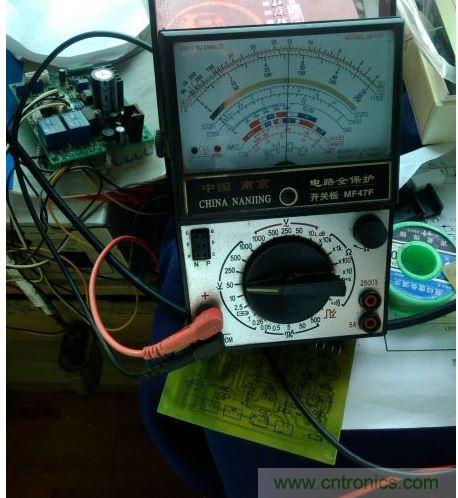

调整电流
电流调试，比较不顺利。过流显示发光二极亮时，电压不降反升，测5脚6脚电压在正常值内。后来坐下静静一想，可能是发光二极管损坏或是装反了。果不其然是发光二极管装反了。更正后，电流粗调正常。由于买的表头都没有回，先只能粗调了，要精调得等大功率负载和电流表才行。
后来又有重大发现：电压小数点后会慢慢向下跳动0.3-0.5V的样子，换基准、换IC依然如此。后来，用热风机吹吹发现又向上跑动0.7V-0.8V。不敢再靠近吹了，怕把电路吹坏了。用纸把各功能区分开吹，锁定在基准电后的分压上拉电阻的问题，甚至用手摸都能有跳动。靠！...这是温敏电阻的节奏。这个1/4W金膜电阻真是不行。看来想要稳压精度要关照到各个细节，这点挺关键！

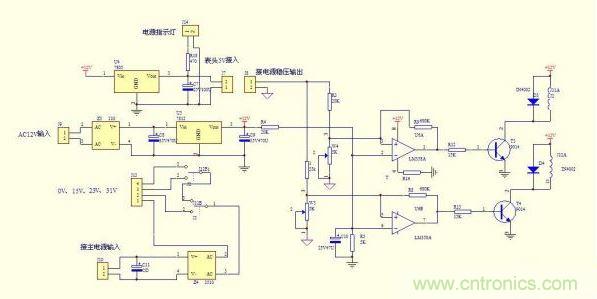

电压跟随切换电路
我自已画的图算的参数，大家看看电路和参数有没有问题，欢迎提出建议！
