【导读】之前有看到过论坛里的前辈关于KIS-3R33?？楦闹频奈妊沟缭?，于是网友也尝试着DIY一个3R33可调稳压电源。装好之后，打开开关，有输出、调节电位器，电压有的改变，整体效果不错哦！

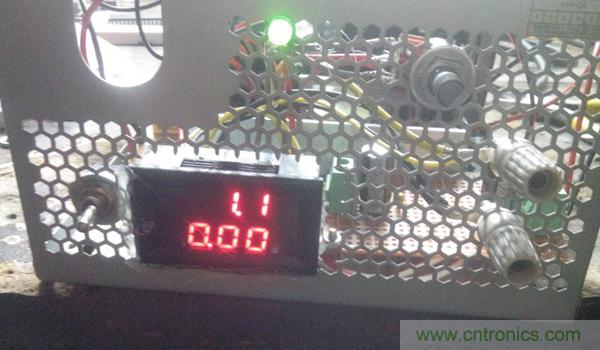

先展示几张成品图：

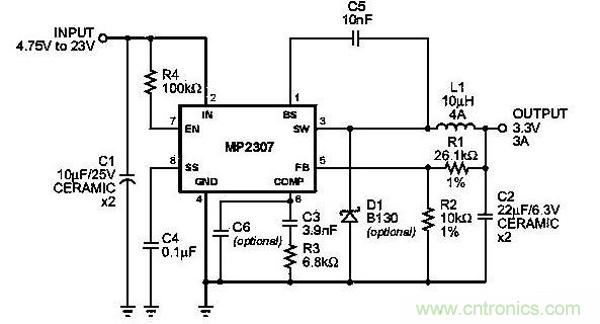

这里给一下3R33内部电路图，
这个?？槠涫蹈渌目匦臀妊鼓？槎即笸∫欤冉媳阋?。

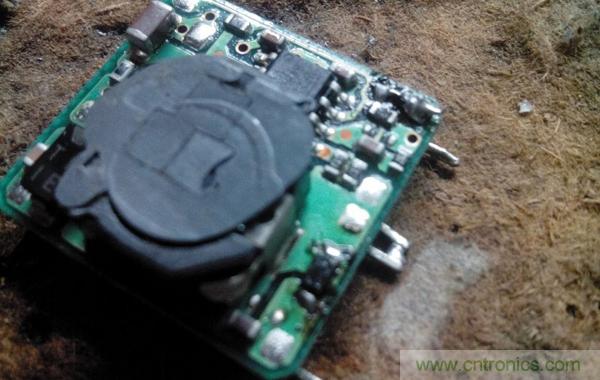

这是打开外壳后的3R33 ，也就是一块橡皮擦的四分之三左右，比较迷你。

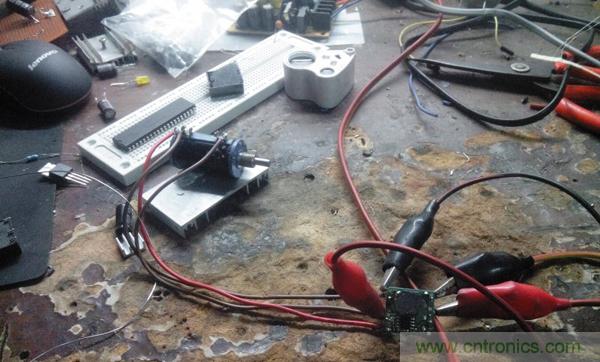

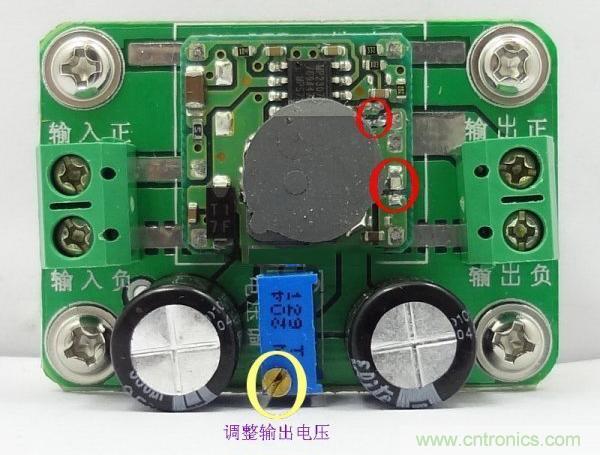

这是初始测试，拆掉了该拆的元件，什么？要拆掉哪些？下面用一张图说明。
拆掉红圈里的东西就行了，别问我怎么拆，我要是会拆，就不会搞死这么多个~~

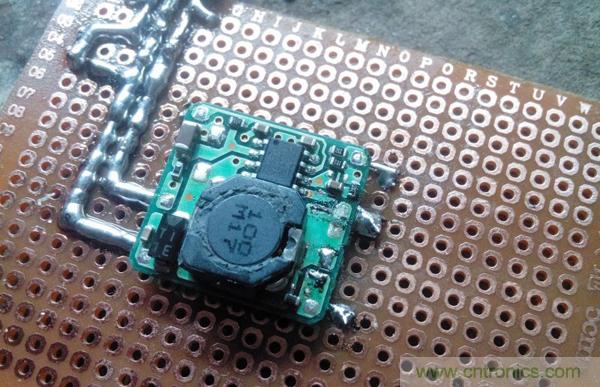

初始测试通过，开始组装??！
上面的是7809稳压块，用来给散热风扇和电压表头供电，至于怎么接，不用说了吧。

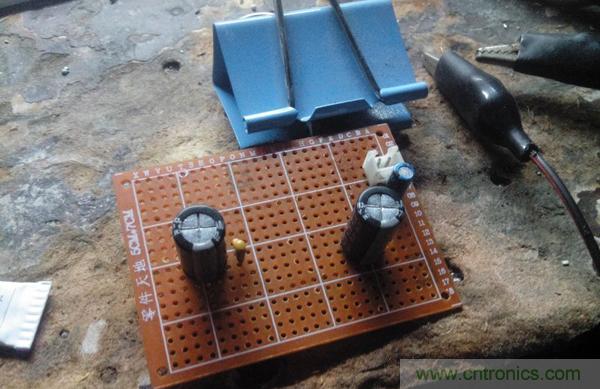

输入输出滤波电容以及稳压块输出插座焊接好，也有一只220uF的小电容做滤波，蓝色燕尾夹是固定稳压块和散热片，用的导热胶粘上去，发现要是完全固化了，抠都抠不下来。
主供电电源是19V/4A的笔记本电源，被拆的七零八散了。

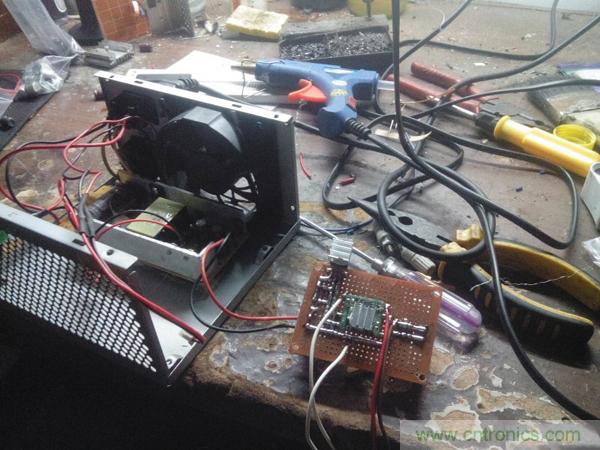

这会算是总装前测试了，两根白色线是?？榈娜砥舳撸？榭刂平磐ü?00k电阻到Vcc，所以悬空都能使模块工作，要让它停止输出，直接接地就好了，所以两根线怎么接，甭说了吧，都懂得。

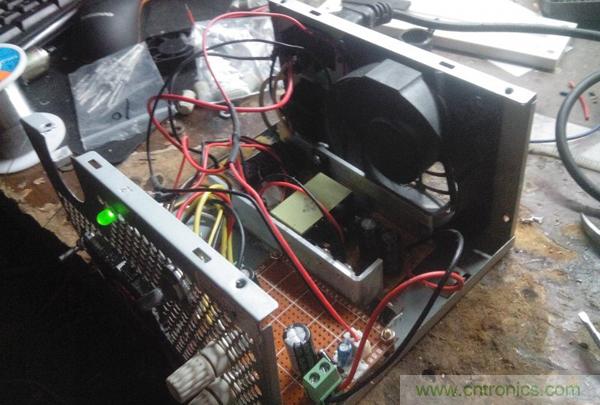

把一大堆乱七八糟的东西塞进去可不容易，还要注意不能短路！

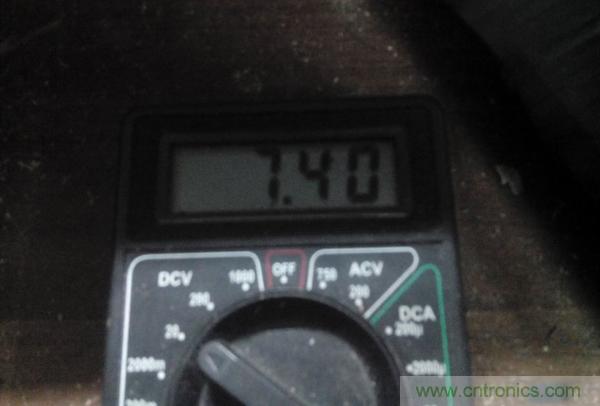

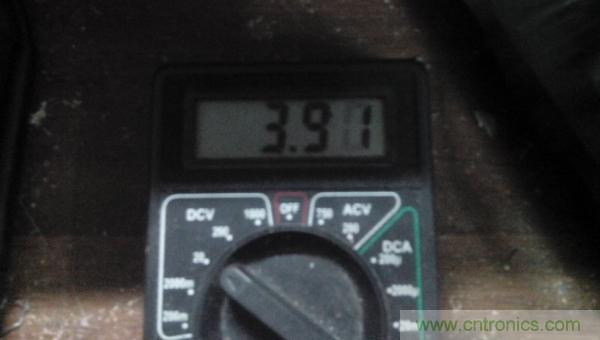

装好之后，打开开关，有输出，调节电位器，电压有的改变，整体效果不错！
