【导读】文中采用ST系列单片机将原来固定的机械式开关改无线?？厥降目兀梦尴咭？丶际趵捶⑺托藕?，这样一个无线?？仄髟俳岷弦桓隹刂破骶涂梢钥刂剖夷诘牡凭叩目?，不仅美观、实用，可以非常方便的使用。
目前灯光的控制主要形式还是手动逐个控制所有的灯具，这样不仅麻烦而且效率低下也不符合现代舒适生活的标准，因此设计一个可以便捷地控制灯先等功能的智能化灯光系统不仅具有实用价值，而且还具有广阔的市场前景，智能不是昂贵和不实际的代名词，而是方便智能灯光控制，能控制不同生活区域不同场合的各种灯具。文中采用ST系列单片机将原来固定的机械式开关改无线遥控式的开关，利用无线遥控技术来发送信号，这样一个无线?？仄髟俳岷弦桓隹刂破骶涂梢钥刂剖夷诘牡凭叩目簦庋唤雒拦矍沂涤每梢苑浅７奖愕氖褂?。
控制系统总体设计

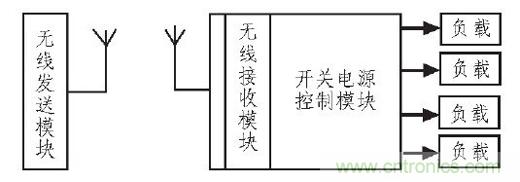

本系统由无线发送?？?、无线接受?？楹涂氐缭纯刂颇？?部分组成，其系统构成如图1所示。
图1：控制系统构成图
无线发送?？楦涸鸱⑺投阅骋宦犯涸氐缏返目凸刂噶?，接收?？楦涸鸾邮绽醋苑⑺湍？榈闹噶?，然后将指令交由开关电源控制?？榈拇砥?，处理器对指令进行解析后控制开关电源?？榈募痰缙鞯亩峡捅蘸?，从而达到对负载供电电源智能控制的目的。
无线发送?？樯杓?/strong>

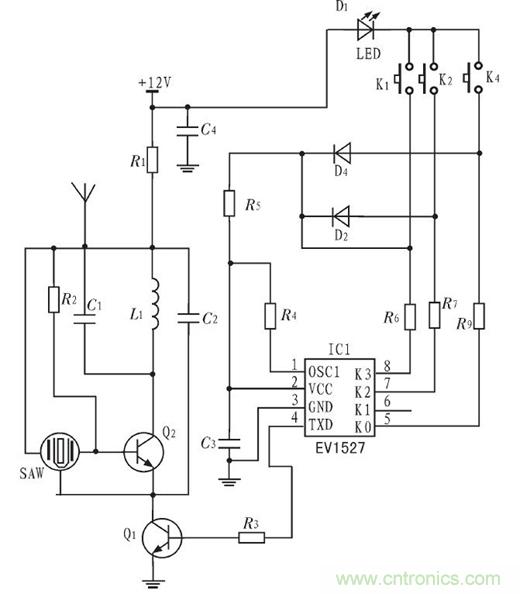

发送模块主要由HS1527(＄1056.0000)无线发码芯片、声表面滤波器、指示灯及滤波电路等组成，发送?？樽魑？仄骼床僮?，电路图如图2所示。当按下不同的按键K时，发码芯片就会通过天线发出不同的编码，编码经过天线发送到接收?？橛山邮漳？榻嗦虢挥煽刂颇？榻馕龃?，发送?？楣┑绲缪?2 V，由电池供电。
图2：发送?？橹饕缏?/div>
[page]
无线接收?？樯杓?/strong>

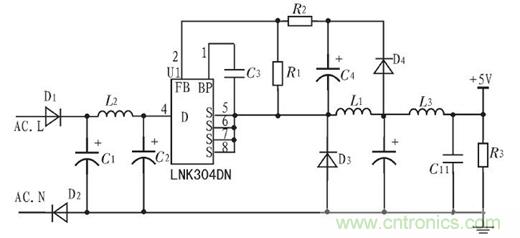

无线接收模块由两部分组成，供电部分由LNK304DN(＄0.5040)及外围电路组成，该电路可将220 V交流电压转换成直流5 V电压，分别给接收?？楹涂刂颇？榈拇砥鞴┑?，电路图如图3所示。
图3：控制器供电电路

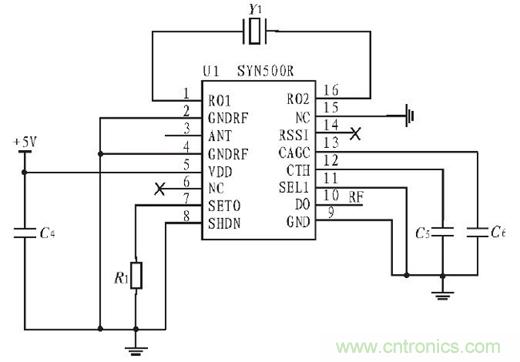

无线接收部分主要由解码芯片SYN500R、晶振和外围电路组成超外差接收?？?，接收?？楦涸鸾邮绽醋苑⑺湍？榈谋嗦?，然后将编码交由处理器处理，处理器处理后通过放大器将信号放大，然后控制继电器的开和合，接收部分电路图如图4所示。
图4：无线接收电路
控制模块设计
控制?？橹饕纱砥鞯テ⒓痰缙骱屯馕г槌煽氐缭?，con端接入交流照明电，AC-L和AC-N分别接入交流电火线和零线，OUT端连接负载，此系统可以控制多路负载，实验中该控制?？榱恿艘桓黾痰缙骺刂埔宦犯涸?，控制?？榈缏吠既缤?所示。
图5：控制?？榈缏?/div>
点评分析：
控制系统在实验室进行了测试，控制器连接2盏100 W的照明灯作为负载进行了初步调试，2个继电器分别控制两盏灯，利用?？仄骺刂屏秸档频牧梁兔穑谑夷诳湛蹙嗬?0 m内信号接收良好，实验较好的达到了预期效果，为下一步的研究提供了基础。受当前无线网络信号的干扰、传送带宽方面和稳定性的限制，使得诸如高质量活动图像传输等一些更高层次的功能应用仍比较难以实现，家居智能化以及无线远程控制技术将会得到更大的发展。
