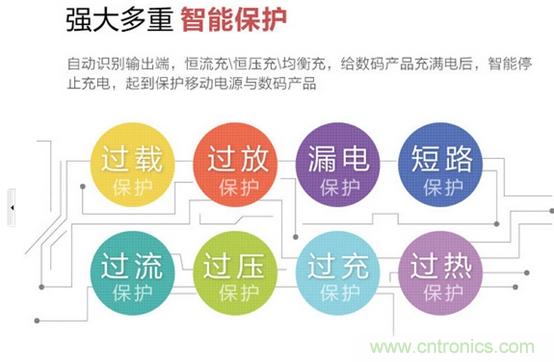

【导读】移动电源管理芯片非常多样化，根据芯片的应用方案来区分?？椋热绫；すδ艿挠τ梅桨?、升压电流控制的应用方案。方案的三大模块分为充电?？?、升压?？椤?a target="_blank" style="text-decoration:none;" >开关机管理及电量显示?？?。
一、充电?？?/strong>
1、充电使能
如果DCIN输入电压大于3.0V并高于电池电压，线性充电器就被使能，充电过程开始。
如果DCIN输入电压大于3.0V并高于电池电压，线性充电器就被使能，充电过程开始。
2、充电电流
JW3816在充电使能的情况下，最大充电电流可以由外部电阻设定，1K电阻对应1A充电电流，可设置的最大充电电流范围200～1000mA。
充电电流在设置的最大充电电流范围内随芯片温度自动调节，超过110℃，电流减小，直至150℃时完全停止充电。在保证耗散功率不超过芯片承受能力的情况下，最大限度的缩短充电时间。
充电过程电流电压示意图（假定此时芯片温度小于110℃）：
图解：充电过程电流电压示意图
1、电池电压低于3.0V，进行涓流充电，充电电流为0.1倍的设置充电电流；
2、电池电压充到3.0V以上时，进行恒流充电；
3、恒流充电至4.2时，进行恒压充电，当充电电流减小到0.1倍的设置充电电流时，停止充电；
4、当电池电压降到比充电目标电压低0.1V时，再次开始恒流充电。
5、负载优先功能，当给负载的电流大于375mA时，只给负载充电；当给负载的电流大于135mA小于375mA时，以2/5的设定电流值给移动电源充电；当给负载的电流小于135mA时，以设定电流值给移动电源充电。此过程，不会让5V1A的适配器进入限流状态，降低了对适配器的要求。
二、升压?？?/strong>
芯片内部集成升压控制器，提供对外部功率管的开关控制信号，同时通过VOUT脚输入反馈信号。
此路输出基于大电流设计，异步升压，具有输出限流功能，限流值由负载检测电阻RSE设定，一旦输出电流值过大，Load _S与GND脚之间电压超过137.5mV，则关闭升压控制器，一旦电压差小于137.5mV，则开启升压控制器。
三、开关机管理及电量显示?？?/strong>
开关待机功能：W3816内置开关机按键检测，在待机状况下，按键在被短按，KEY脚被拉低并2.1S以内弹起时，视为开机按键，系统开启，显示电量状况，同时启动升压控制器，输出电流限流模块同时启动。
