Linear推出效率高达95%的同步降压-升压型 DC/DC 转换器

发布时间：2014-01-24 来源：凌力尔特 责任编辑：xueqi

【导读】凌力尔特推出同步降压-升压型转换器 LTC3111，该器件可在很宽的电源范围内工作，包括单节或多节电池、超级电容器组和交流适配器，提供高达 1.5A 输出电流。15V 输入和输出、1.5A 单片同步降压-升压型 DC/DC 转换器，效率高达 95% 并可以低噪声工作。

凌力尔特 (Linear) 推出同步降压-升压型转换器 LTC3111，该器件可在很宽的电源范围内工作，包括单节或多节电池、超级电容器组和交流适配器，提供高达 1.5A 输出电流。LTC3111 的输入和输出电压范围为 2.5V 至 15V，从高于、低于或等于稳压输出的输入电压提供稳压输出。该器件采用的低噪声降压-升压型拓扑在降压和升压模式之间提供连续和无抖动的转换，从而使其非常适用于 RF 和其他噪声敏感型应用，这类应用在使用可变输入电源时，必须保持低噪声和恒定的输出电压。
在很多应用中，电池运行时间都比单纯的降压型解决方案显著延长了。LTC3111 的缺省 800kHz 开关频率可同步至一个外部 600kHz 至 1.5MHz 时钟，其专有的第三代降压-升压型 PWM 电路确保了低噪声和高效率，同时允许最大限度地减小外部组件尺寸。纤巧的外部组件与 3mm x 4mm DFN 或 MSOP-16E 封装相结合，提供了占板面积紧凑的解决方案。
LTC3111 包括 4 个内部低 RDS(ON) N 沟道 MOSFET 和采用单个电感器，以提供高达 95% 的效率。用户可选突发模式 (Burst Mode®) 工作将静态电流降至仅为 49µA，从而提高了轻负载效率，并进一步延长了电池运行时间。就噪声敏感型应用而言，可停用突发模式工作。其他特点包括软启动、过压保护、短路?；?、热?；褪涑龆辖印?/div>
LTC3111EDE 采用 14 引线 3mm x 4mm DFN 封装，LTC3111EMSE 采用耐热性能增强型 16 引线 MSOP 封装，价格分别为每片 3.50 美元和 3.60 美元。工业级版本 LTC3111IDE 和 LTC3111IMSE 保证工作在 -40°C 至 125°C 的工作结温范围，价格分别为每片 3.85 美元和 3.96 美元。高温级版本 LTC3111HDE 和 LTC3111HMSE 保证工作在 -40°C 至 150°C 的工作结温范围，价格分别为每片 4.16 美元和 4.21 美元。最后，高可靠性级版本 LTC3111MPDE 和 LTC3111MPMSE 保证工作在 -55°C 至 150°C 的工作结温范围，价格分别为 10.40 美元和 10.69 美元。所有价格均为千片批购价，所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LTC3111。

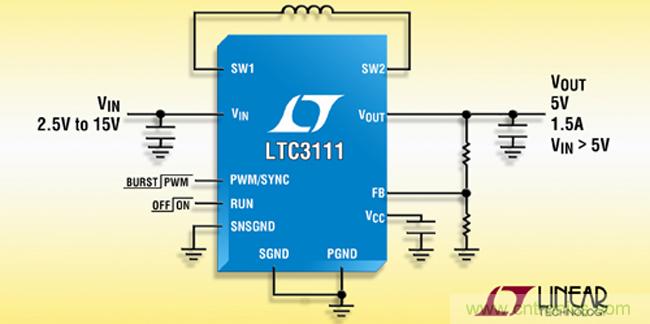

图1：1.5A、15V 同步降压-升压型 DC/DC 转换器提供延长的电池运行时间

性能概要：LTC3111
●15V、15A、同步降压-升压型稳压器
●可在 VIN 高于、低于或等于 VOUT 时提供稳压输出
●2.5V 至 15V 输入和输出电压范围
●1.5A 连续输出电流：VIN ≥ 5V，VOUT = 5V，PWM 模式
●单个电感器
●准确的 RUN 门限
●效率高达 95%
●800kHz 开关频率，可同步在 600kHz 至 1.5MHz
●在突发模式工作时，无负载静态电流为 49μA
●?；笔涑龆辖?/div>
●停机电流 <1μA
●内部软启动
●小型、耐热性能增强型 14 引线 (3mm x 4mm x 0.75mm) DFN 和 16 引线 MSOP 封装
?
