中心议题：

• 探究脉冲高压电源的实现方法

解决方案：

• 通过控制开关的导通与关断来实现脉冲输出

• 控制驱动电路和开关电路的全隔离

最近接触了一些使用脉冲电源的朋友，发现他们在需要方波输出的时候，使用全桥加变压器，次级直接输出方波。个人觉得这种方式存在很大的缺陷，比如初级的振荡会传到次级，使输出波形很差;调节输出占空比比较困难;当频率比较低时变压器更难设计，体积也会变得很大;对于短路的抵抗力也相当差。

使用高压开关可以完全解决以上问题。使用一个直流电源，加上一个开关，通过控制开关的导通与关断来实现脉冲输出。这种开关通过简单的电路，将MOS管或IGBT串联，通过低感且较小的布局，实现任意频率任意脉宽的开关，且寿命长，易维修。

开关由大量的MOSFET或IGBT通过串联、并联，并通过紧凑、低感的布局组成的，体积小，性能好。自身包含驱动电路，是一个小体积的组件，具有极高的可靠性和优异的开关性能(包括低的导通阻抗，高的截止阻抗，纳秒量级的控制传输延时和百纳秒量级的开启和关断时间)。同时控制驱动电路和开关电路的全隔离，保证了开关即可以用于高端开关，也可以用于低端开关，还可以用于两个高压开关组成的推挽电路?？氐氖褂靡彩羌浼虻サ?，只要提供一个5V的供电和TTL的开关控制信号，开关即可以工作在固定的脉宽下，也可以工作在可变的脉宽下。所选用器件均为常用器件，成本低。高压开关可以通过系列化的生产，具有极宽的负载电压和电流范围。

同时控制驱动电路和开关电路的全隔离，保证了开关即可以用于高端开关，也可以用于低端开关，还可以用于两个高压开关组成的推挽电路?？氐氖褂靡彩羌浼虻サ模灰峁┮桓?V的供电和TTL的开关控制信号，开关即可以工作在固定的脉宽下，也可以工作在可变的脉宽下。所选用器件均为常用器件，成本低。高压开关可以通过系列化的生产，具有极宽的负载电压和电流范围。

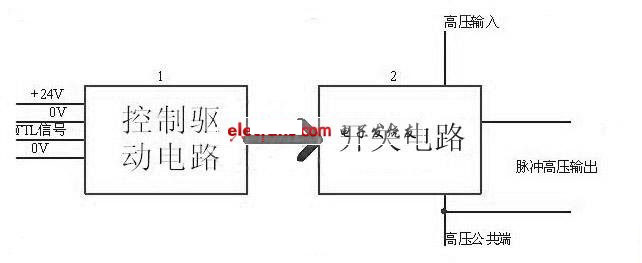

总体图如下所示：

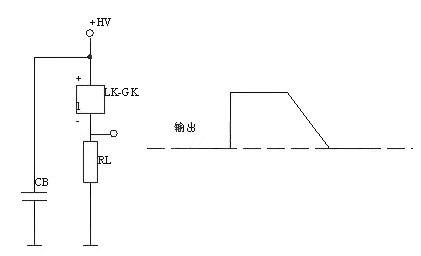

下面是正电源高端接开关

 [page]

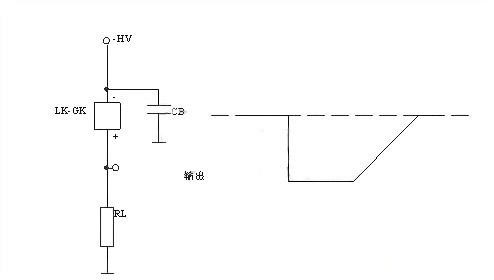

下面的是负电源高端接开关

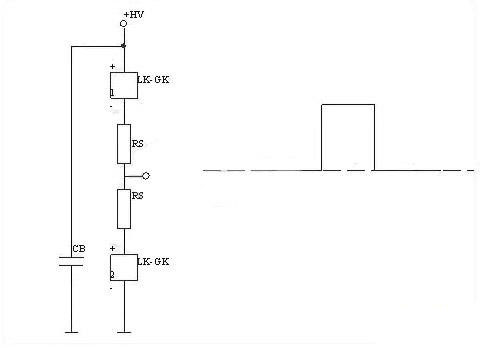

下面是正电源双开关，可以实现很好的前后沿。典型应用为行波管阳极调制。

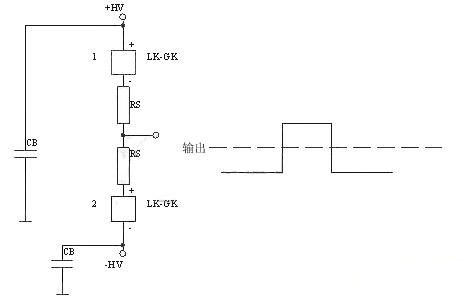

下面的是正负电源双开关，典型应用为雷达发射机栅极调制。
