自LED光源进入通用照明领域，逐渐取代传统光源，日益占据照明的核心领域。其除了耗能少、无污染、不含汞、寿命长等优点外，可控性强是别于传统光源的鲜明特点。随着LED照明技术的应用成熟，可进行调光调色的特性使灯具不再只是照明的工具而已，它更能因应需求营造不同的灯光效果。此外，它与物联网、智能控制领域高度的契合性在照明技术成熟的当前得以充分表现，也让智慧照明蓝海市场变为现实。

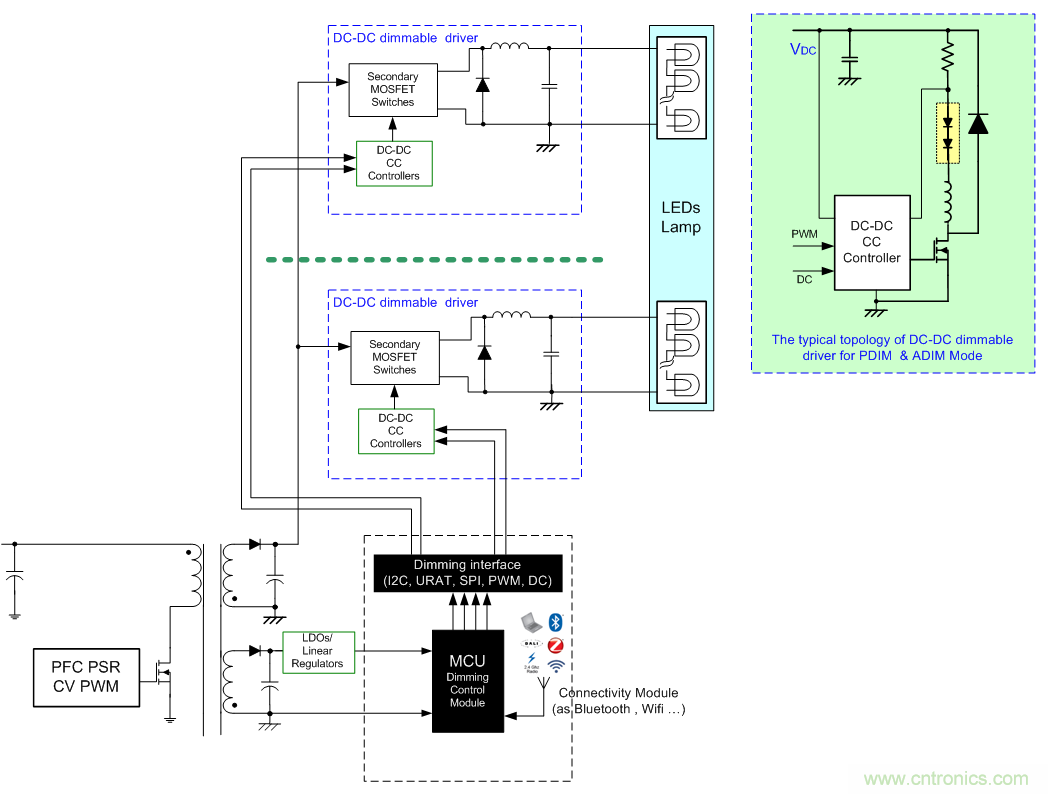

随着LED照明应用广泛，所以为了有健康舒适的照明环境，法规对LED灯具性能要求也越来越严格；在LED灯具初级阶段，为了满足PF与THD，考虑成本，室内照明大部分架构采用单级PFC，所以工频纹波很大，采用手机拍摄有明显看到水纹波，而此频闪对人体产生的影响也逐步引起的重视。为了满足无频闪要求，最初都是输出通过加去频闪电路，但此电路弊端就是损耗效率，输出电流越大，损耗越大，导致应用上的限制；另外若采用PFC+反激两级式电路，可以满足高PF与低纹波，但成本高；相对前面两种架构，PSR CV+DC-DC这种架构应用而生，在既可以满足高PF与低纹波情况下，成本上也介于二者之间，而随着智能照明的兴起，此设计优势更加明显，主要原因是待机时调光?？楣┑缂巴笨芍С侄嗦稤C-DC输出（如图一）。

近期欧盟也因应智能调光的广泛也发布了新版谐波电流发射标准EN IEC 61000-3-2:2019,欧洲电工标准化委员会（CENCLEC）网站最新信息，該版本最快将于2022年3月1日替代目前使用的版本IEC 61000-3-2:2014。其主要是照明设备要求有较大的差异，此标准适用于连接到公用电力系统的每相额定输入电流不大于16A的设备，与旧版标准相比，标准中主要变化如下：

1. 更新额定功率≤25W的照明设备的谐波电流发射限值，以考虑新型照明设备

2. 增加5W分界线，照明设备小于5W无谐波电流发射限值



近年来随着智能照明系统兴起，光源可以进行调光调色，从而新标准规定了5W≤P≤25W照明设备需要增加谐波电流测试，涵括产品类别非常广泛，包括橱柜灯，球泡灯，调光型小夜灯等小功率的LED灯具。



通嘉PSR CV方案-LD7841



通嘉开发了新一代高功率因数原边反馈恒压方案LD7841,它采用变化导通时间及限频操作模式，使系統輕易達到相關要求；输出电压采用原边回授并做膝点取样，让输出电压更加精准；為了全电压范围开机时间小于0.5秒要求, 内置高压启动及采用软启动逻辑，使输出电压开机期间无过冲现象；新型THD补偿机制及导通时间監控，使系统能维持高功因（PF>0.9）及低电流谐波（THD<20%）并维持待机时功耗小于0.5W等电气要求；另外, LD7841具有完善的?；すδ埽˙NI/BNO, VCC OVP, FB OVP, OLP, OSCP, SDSP..等，典型应用如下：

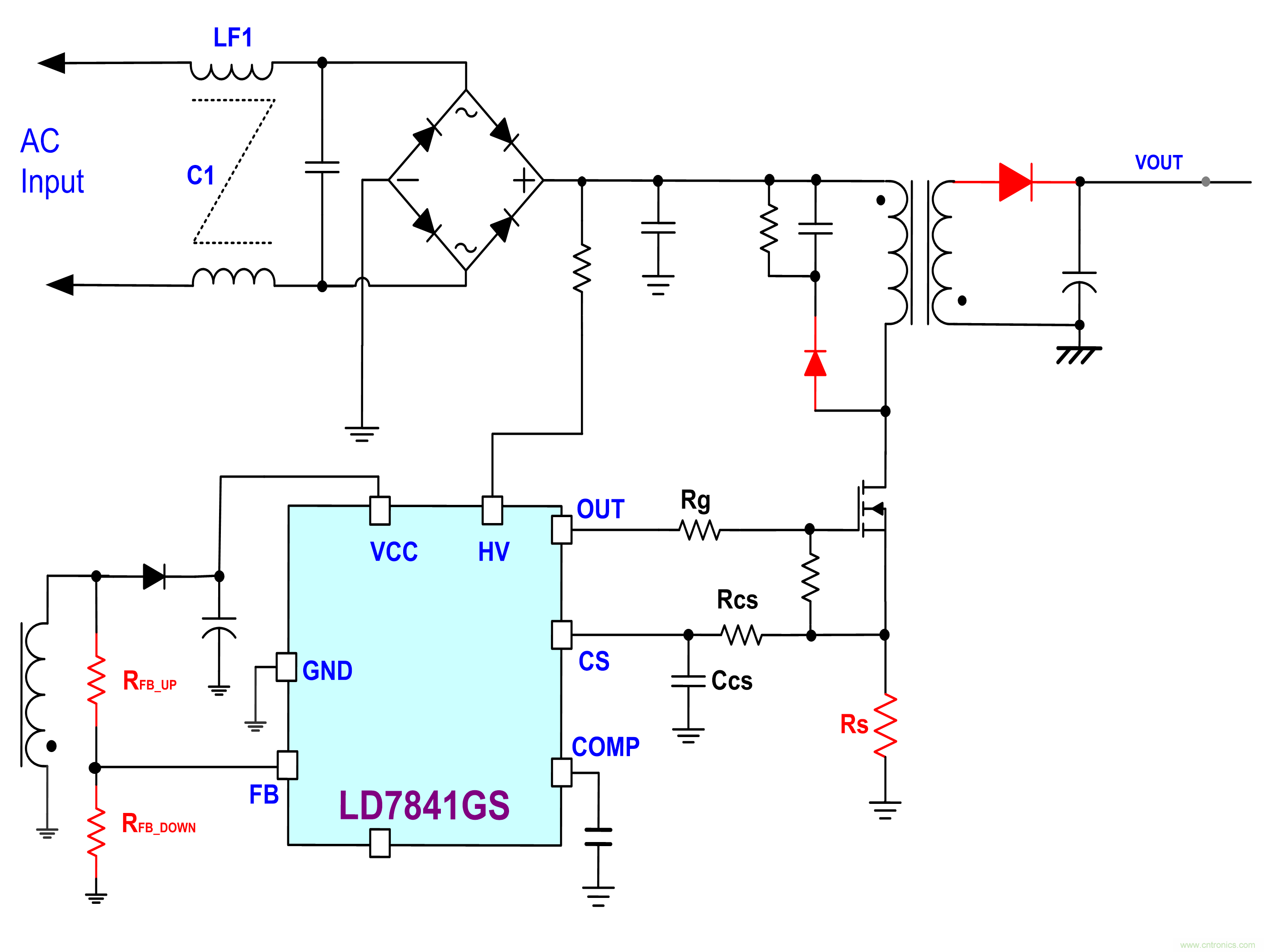

图二 典型应用





LD7841 恒压软启动工作逻辑

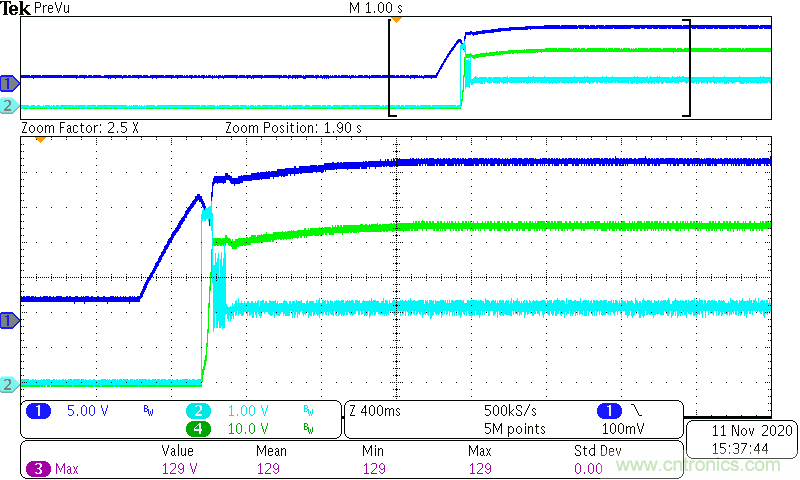

CH1:VVCC,CH2:VCOMP,CH4:VOUTPUT

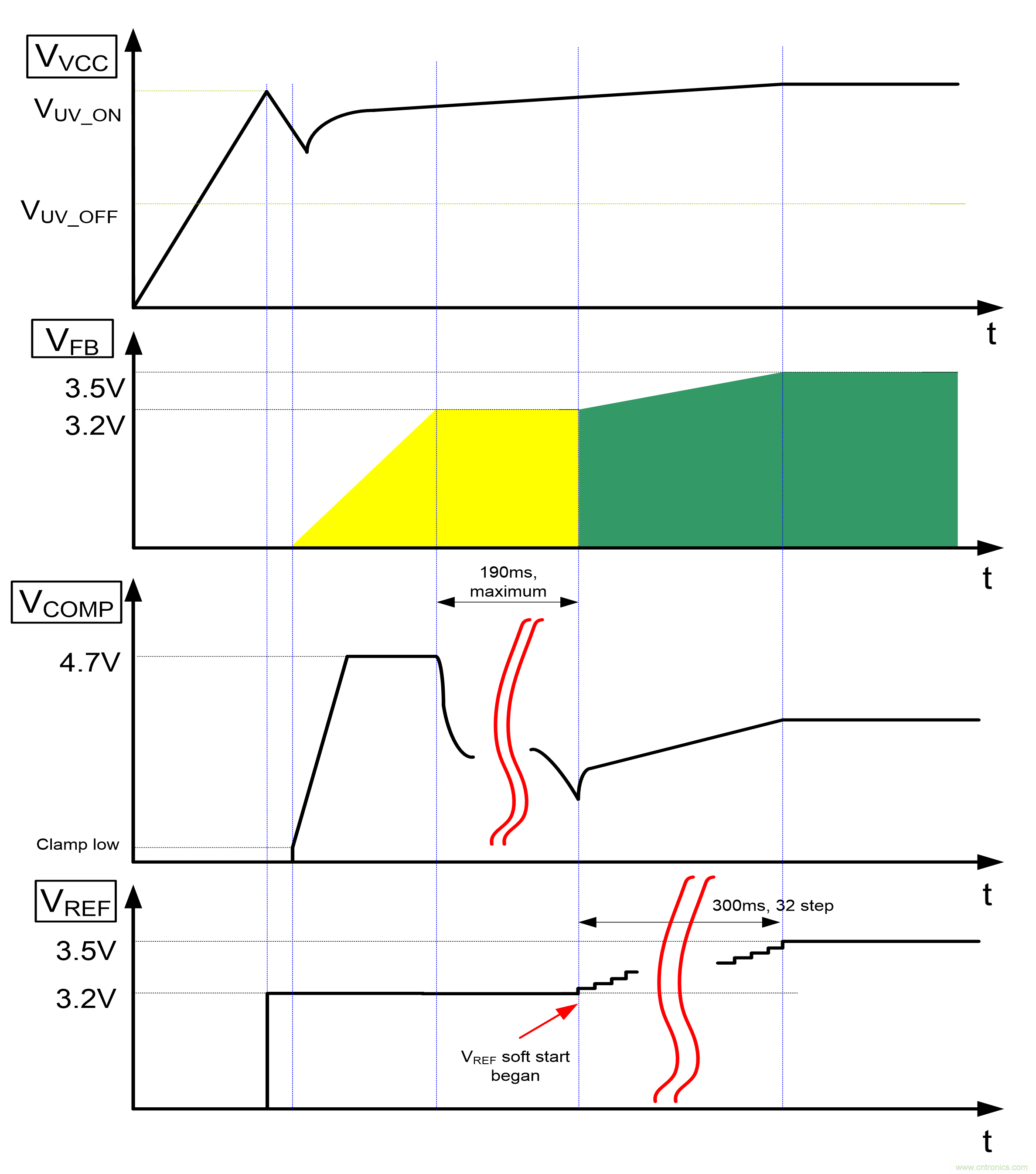

图三 VREF启动时序



当VCC > UVLO_ON时，IC确定IC内部各个逻辑正常后，COMP pin电压迅速爬升至VCMP_OPEN=4.7V，Ton开最大打出能量，让输出电压迅速建立，此时内部VREF基准电压限制为3.2V，当VFB检测电压为3.2V时，COMP pin电压迅速下拉，回授开始建立，震荡时间在190mS以内，VREF基准电压从3.2V慢慢上升到3.5V，时间持续300mS,回授逐渐稳定，从而实现VREF基准软启动，让输出电压无过冲现象。



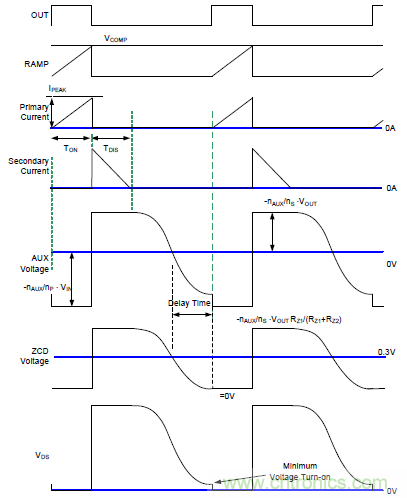

LD7841 QR,QR-DCM,DCM混模工作模式



（a）

（b）

（c）



（d）

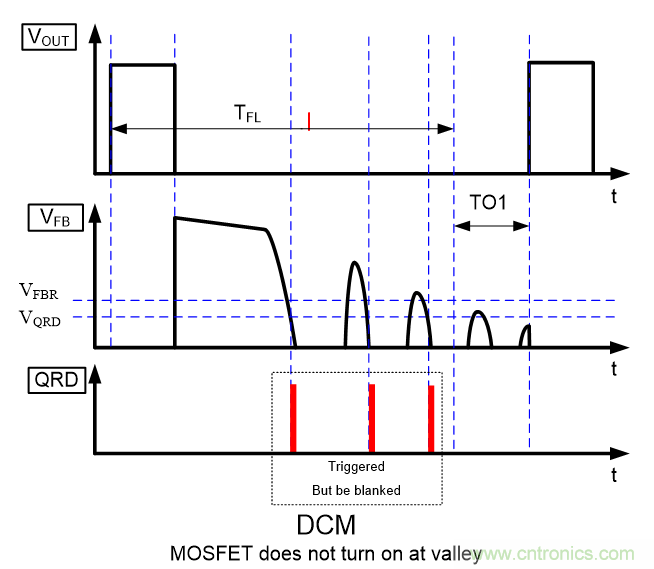

图四 工作模式



1. TFL=1/FSW_LIMIT,TO1=~5uS. And TO2=~(TFL+125uS)。

2. 通过检测FB pin不同上升VFBR电压，IC可以工作QR或者DCM；如果QRD信号触发在TO1时间后但TO2时间前，IC直接在第一个谷底导通，如图四（a）所示。

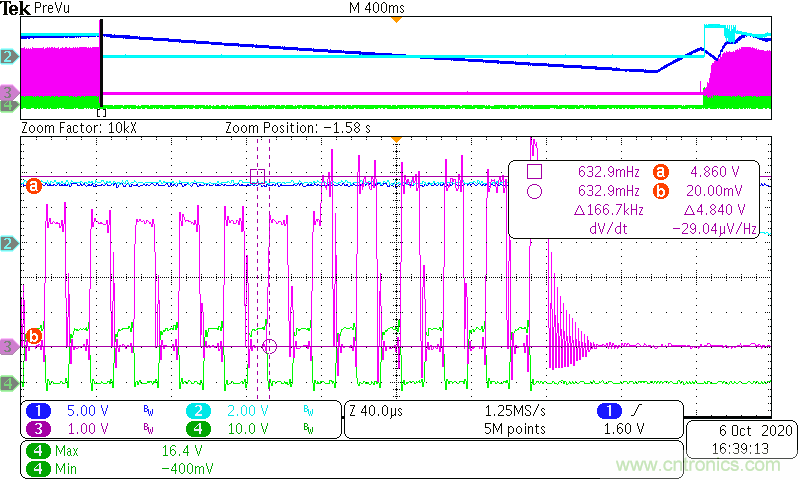

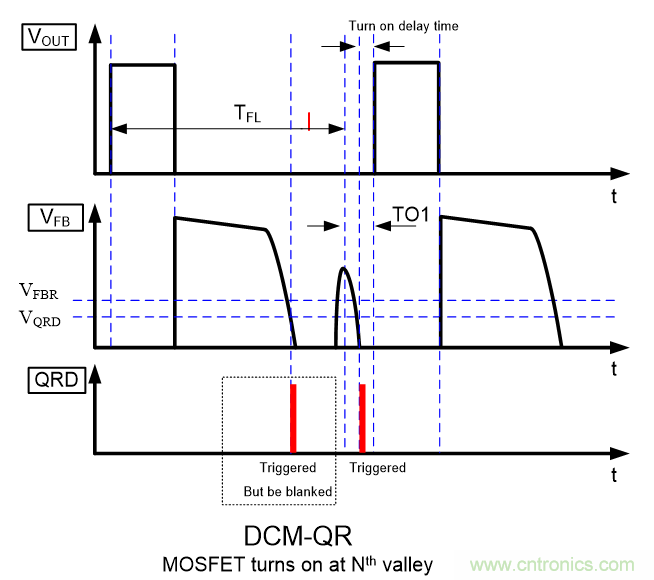

3. 如果QRD信号触发在TFL结束前，此时QRD触发IC不会打开MOS，等到TFL结束QRD信号再次触发，MOS会在TO1时间内谐振谷底导通，如图四（b）所示。

4. 如果QRD信号在TFL结束前都没有触发，等TO1时间结束后MOS直接导通，如图四（c）所示。

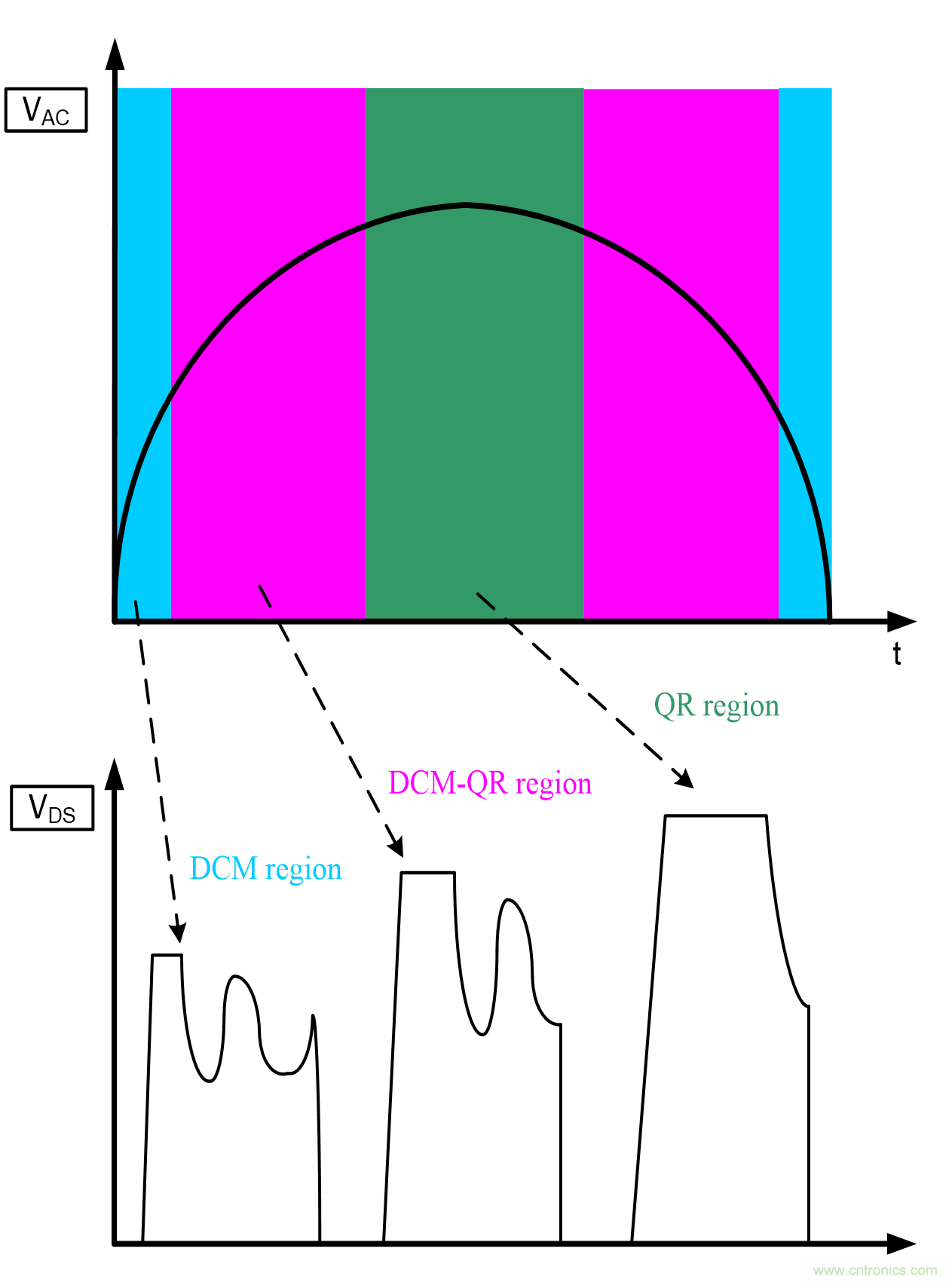

5. LD7841在一个半波内可能会工作在QR，QR-DCM，DCM三种模式，通过混模及限频方式可以改善重轻载效率，如图四（d）所示。



LD7841功能及应用说明

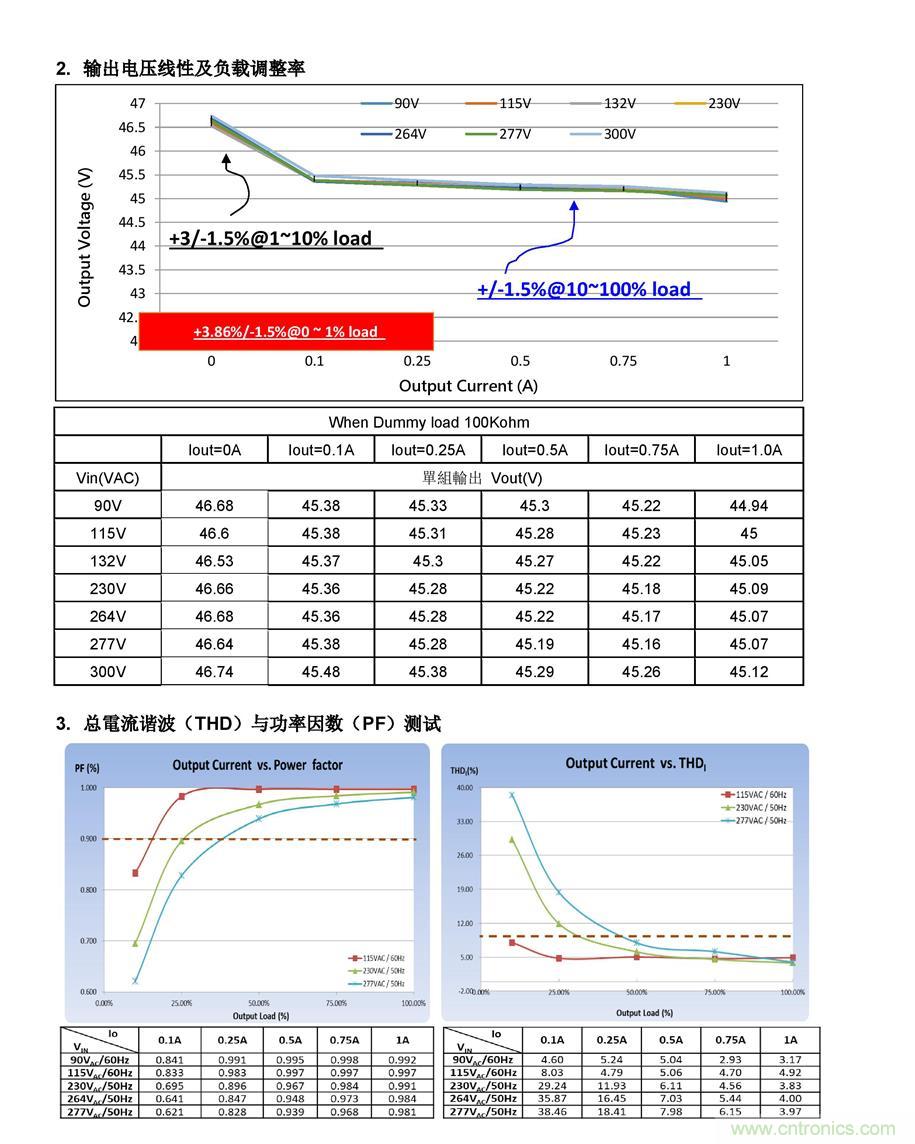

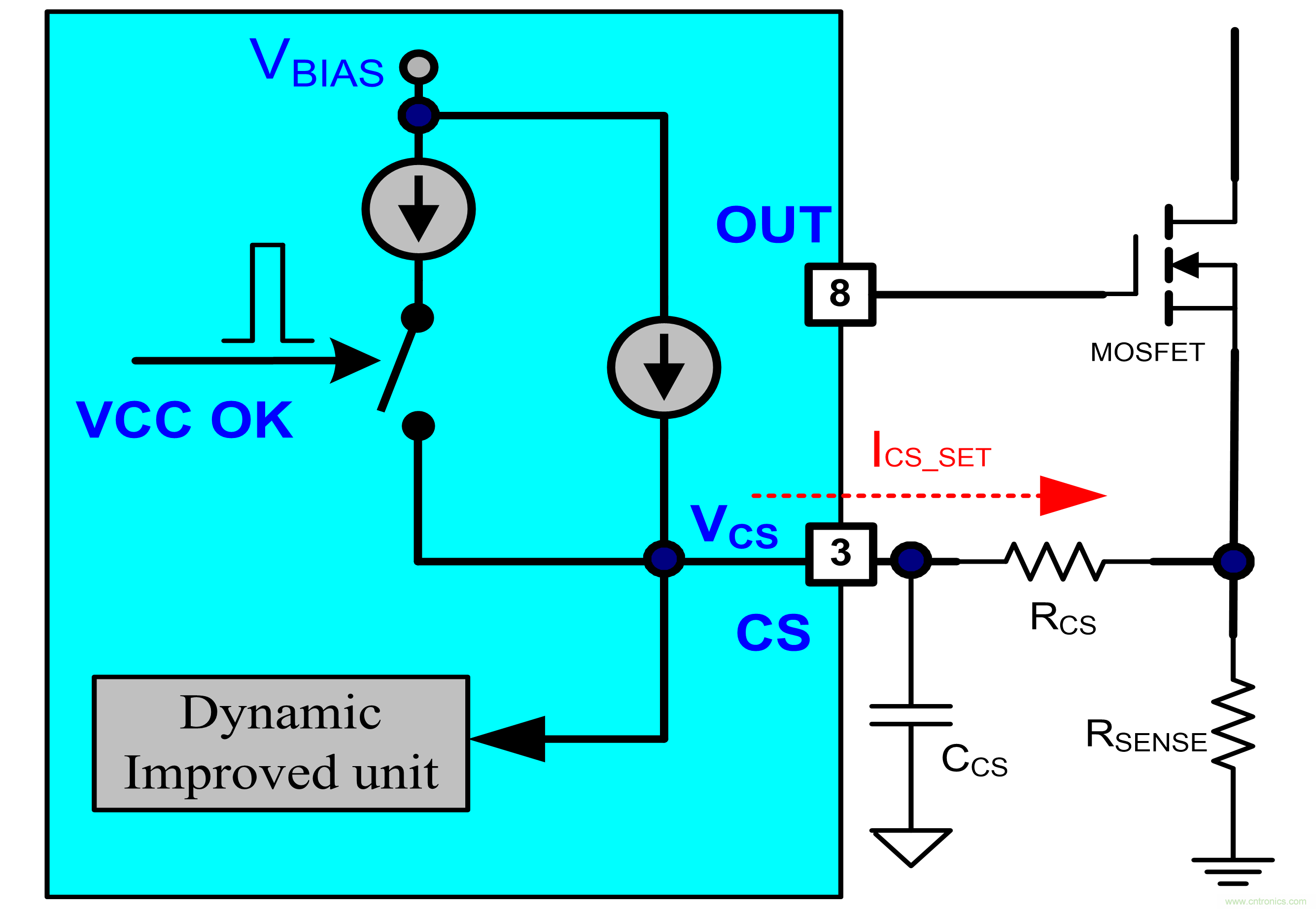

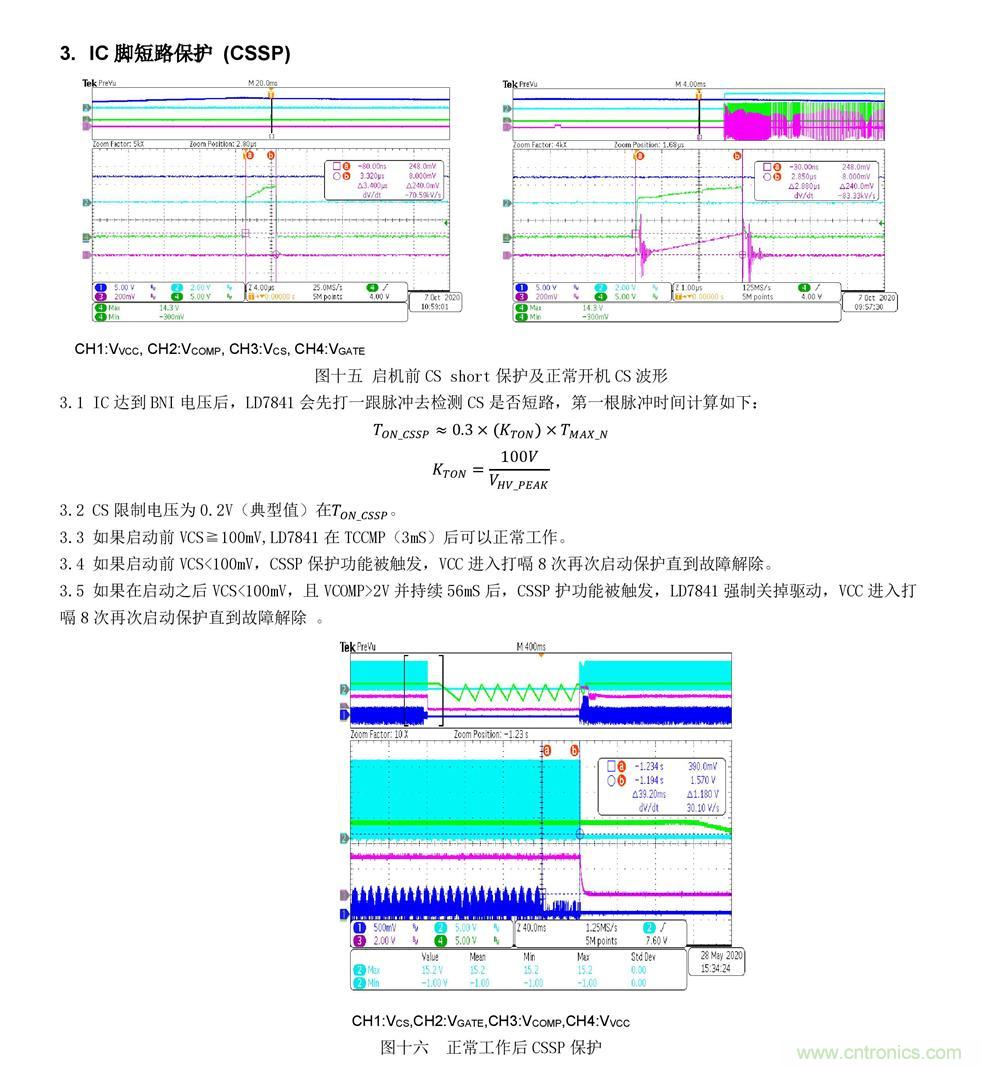

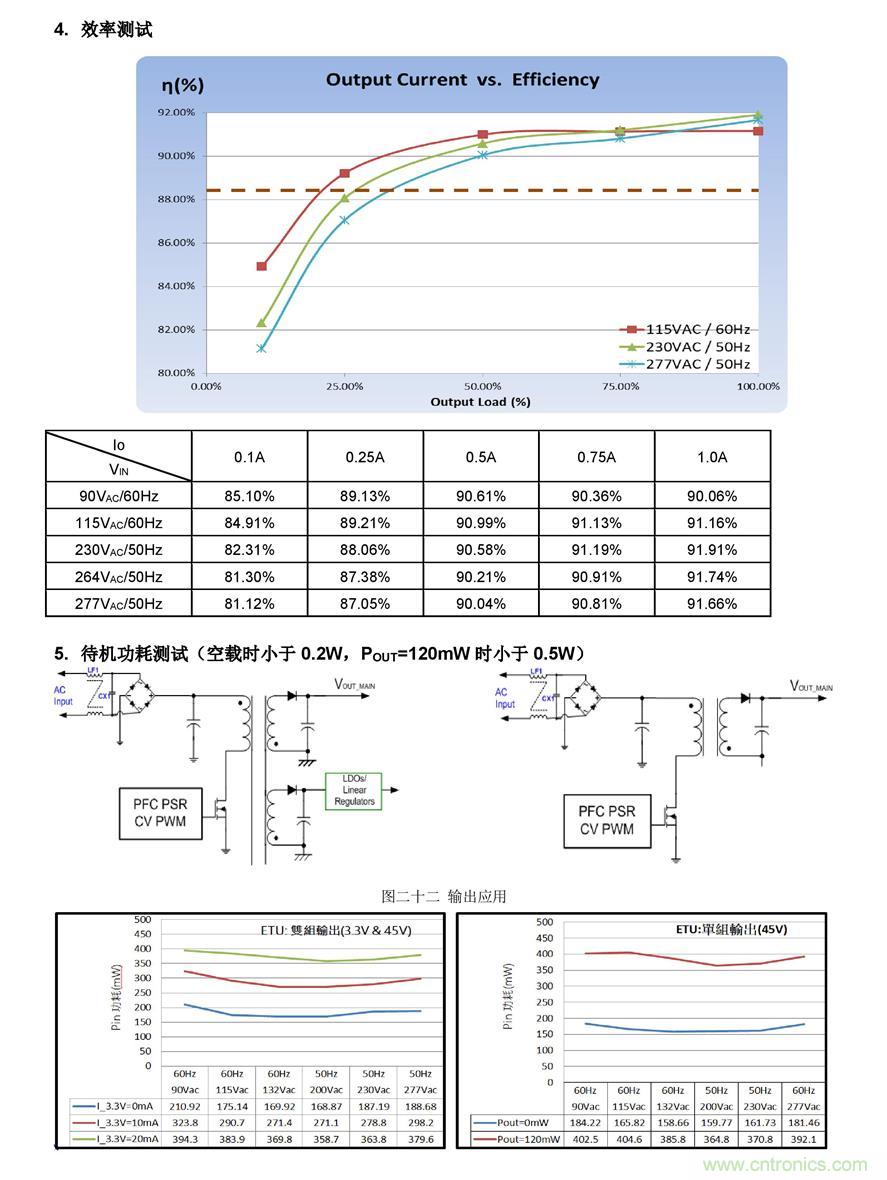

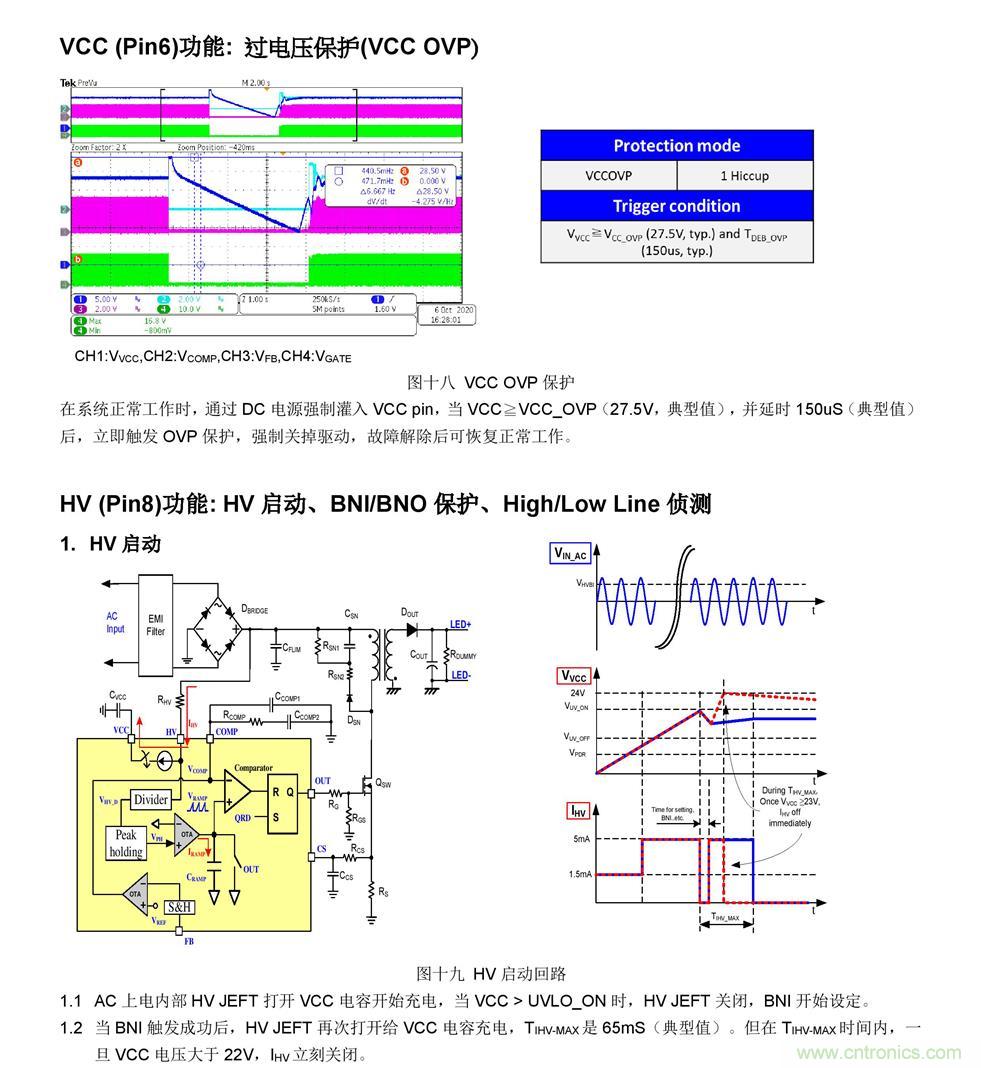

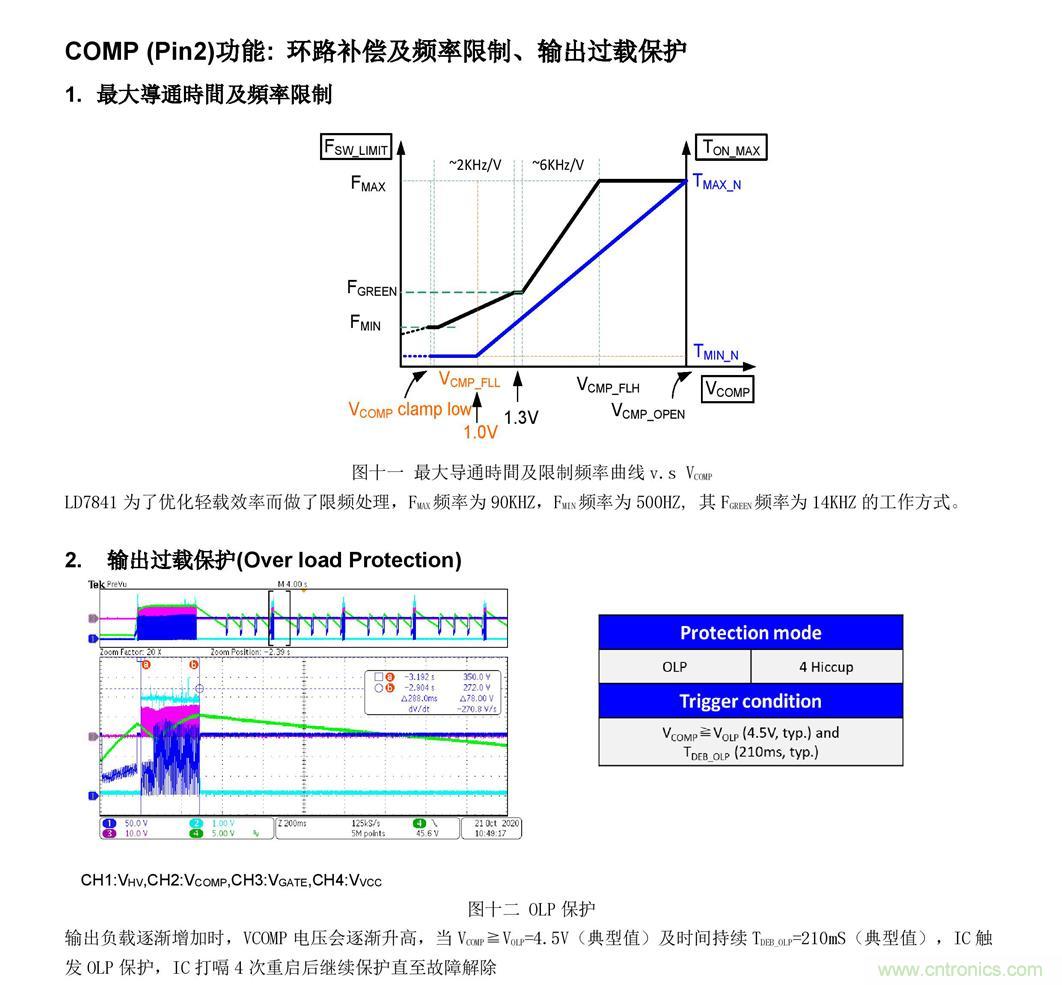

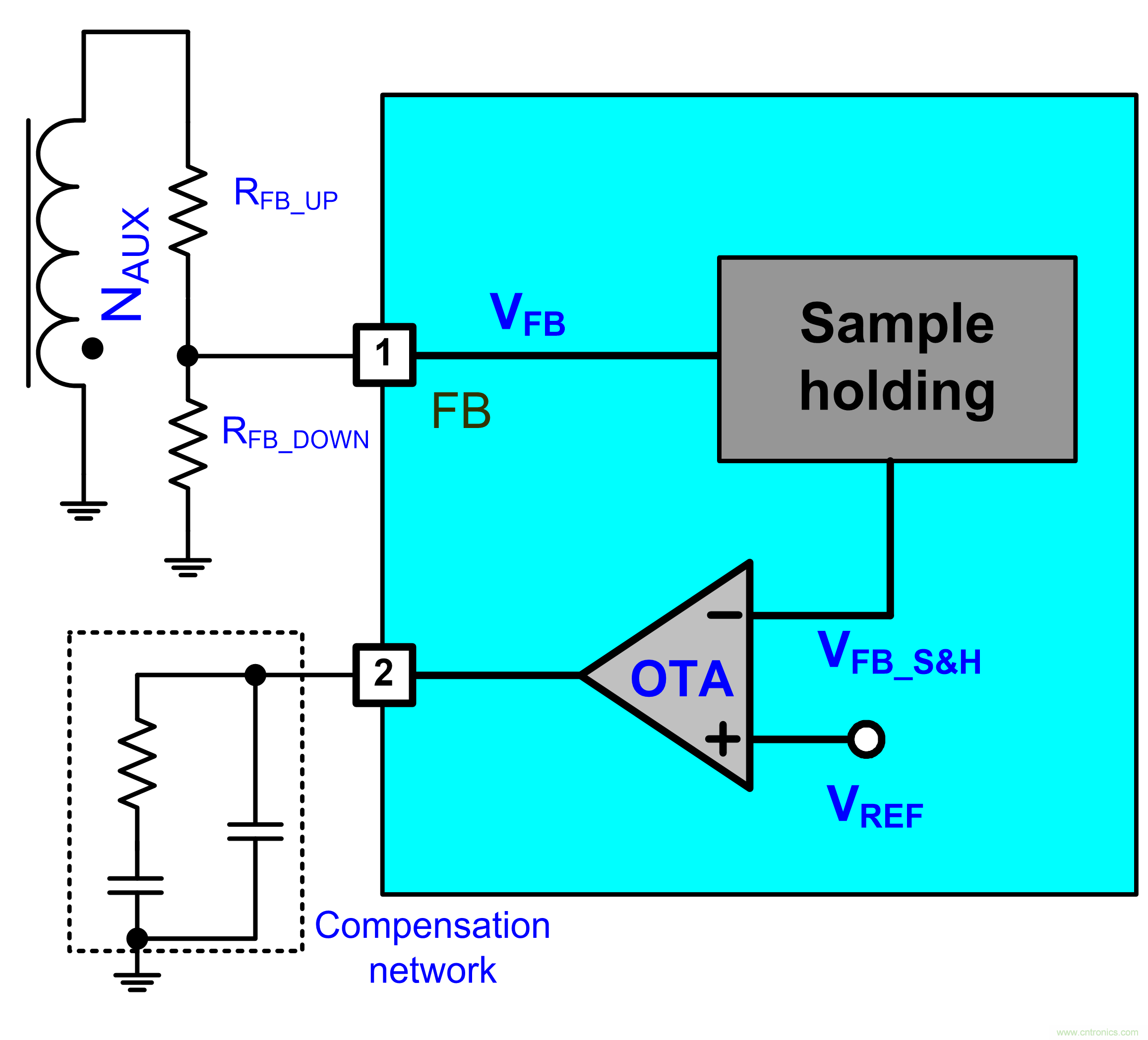

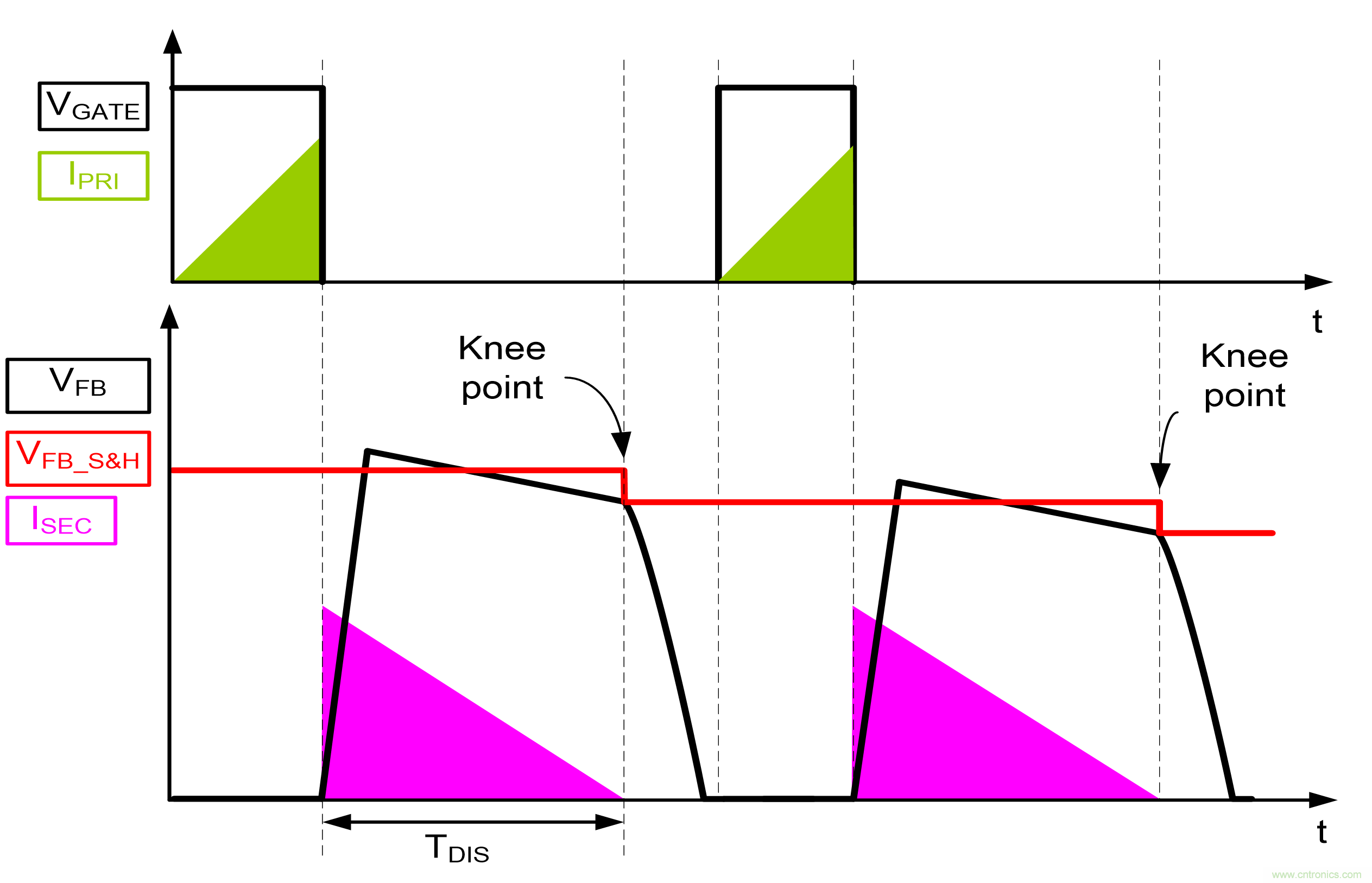

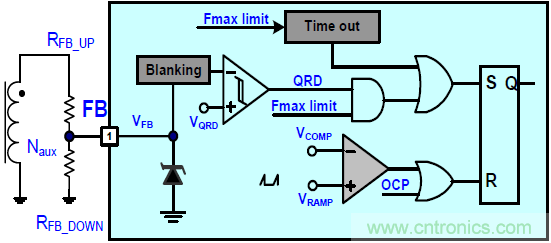

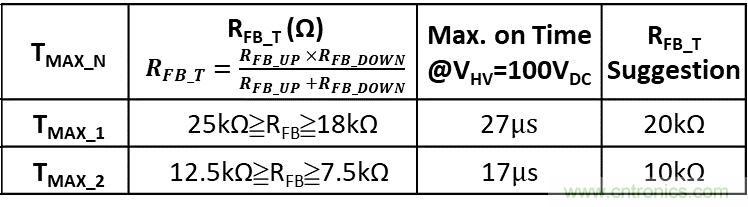

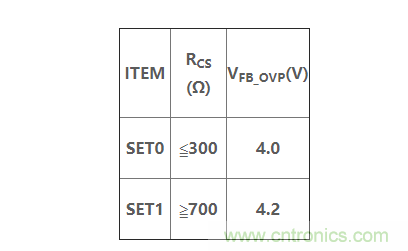

FB (Pin1)功能: 输出电压侦测、QR切换侦测、最大导通时间设定、过电压/欠电压?；?，附加IC脚断路及开路?；?/div>
