【导读】本文为大家介绍的是一款将一个由太阳能电池供电的 LED 驱动器电路设计，该LED驱动器电路在超级电容器充电至高达 5V 的情况下可保证 14 分钟的可靠照明。

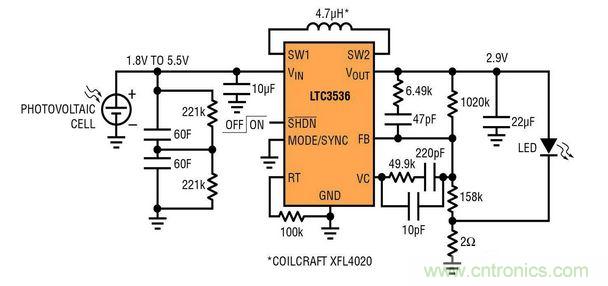

该图示出了将一个由太阳能电池供电的 LED 驱动器应用于 LED 应急手电筒的情形。当手电筒关断时，LTC3536 处于?；Ｊ?。当不再能够提供环境光时，其低于 1μA 的静态电流可最大限度地减少超级电容器的电量消耗。当 LED 电筒接通时，LTC3536 通过 SHDN 引脚接通以向 LED 提供 105 mA 的恒定负载电流。LTC3536 可调节输出和 LED 电流，在超级电容器充电至高达 5V 的情况下可保证 14 分钟的可靠照明。通过增加超级电容器的数值或使用一个具有合适充电控制功能的电池，可以延长这 14 分钟的保证照明时间。
