【导读】设计基于STC8G8K64U单片机的高速ADC采样板，可以为普通的电路实验提供快速波形采样的?？?。该?？橐部梢杂τ糜谌笱悄艹稻喝粜疟曜槭莶杉笛橹?，作为向同学们介绍的解决方案，明天给出相应实验结果。
设计采集板的目标
设计基于STC8G8K64U单片机的高速ADC采样板，可以为普通的电路实验提供快速波形采样的?？?。
该?？橐部梢杂τ糜谌笱悄艹稻喝粜疟曜槭莶杉笛橹?，作为向同学们介绍的解决方案，明天给出相应实验结果。
设计采样板的技术指标：
1. 采样频率：10kHz;
2. 采样通道：2通道
3. 采样信号：0~5V，数据位12bit。
4. 外部数据接口：（1）UART2通过USR-WiFi接口发送到局部无线网；（2）通过串口UART1通过调试器将数据发送到调试界面；
电路板设计
1. 原理图设计

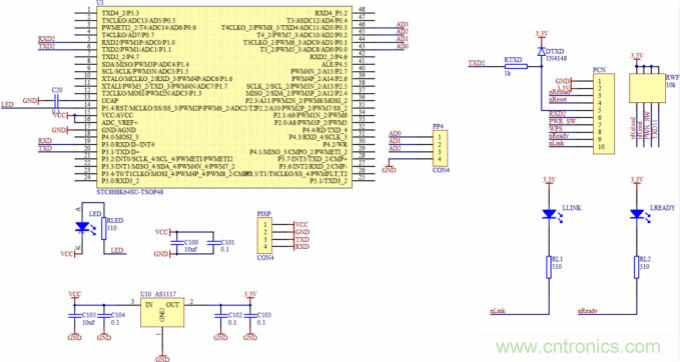

▲ 原理图设计

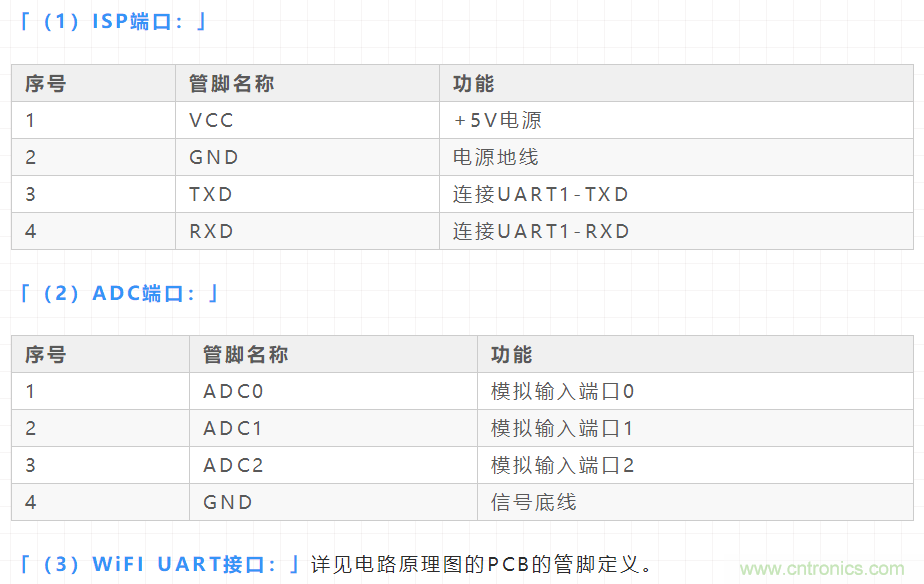

对外接口定义：
2. PCB版图设计

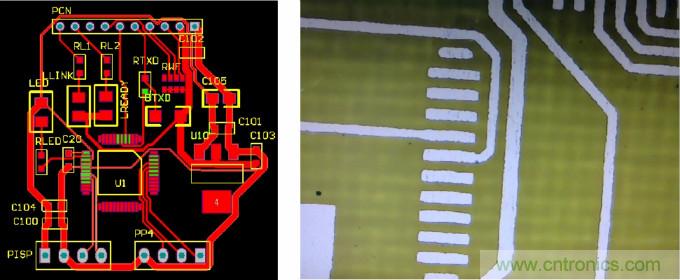

▲ PCB板图设计

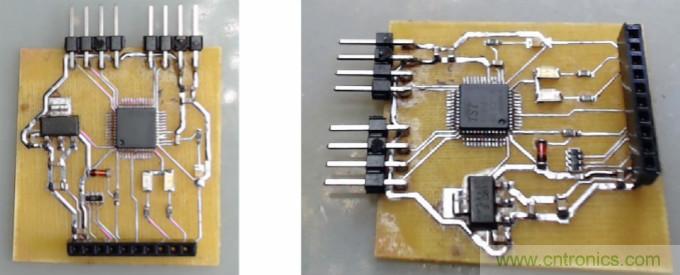

▲ 焊接之后的电路板

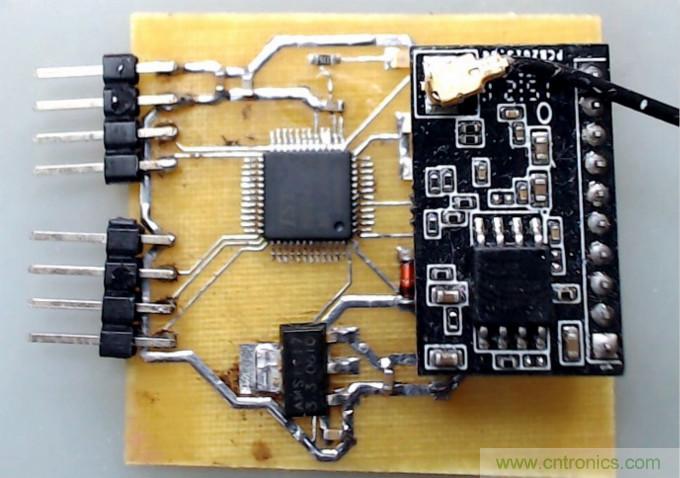

▲ 安装有WiFi-UART?？楹蟮牡缏钒?/div>
3. 电路软件调试
「（1）单片机的硬件配置：」
由于配置STC8H8K工作在48MHz，提高单片机运行速度。

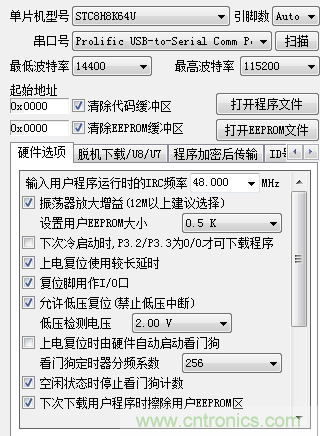

▲ 单片机硬件配置
「（2）串口波特率配置：」
1. UART1：配置波特率115200 ，这与下载器上的PL2303可以使用的波特率相匹配；
2. UART2:：配置的波特率为460800，这与WiFi-UART

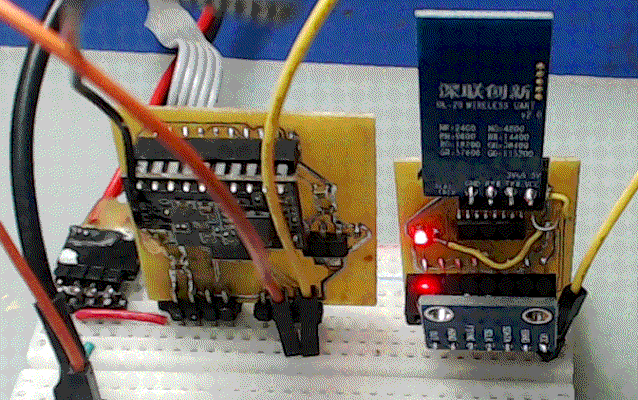

▲ 硬件连接调试
「（3）配置WiFI-UART：」

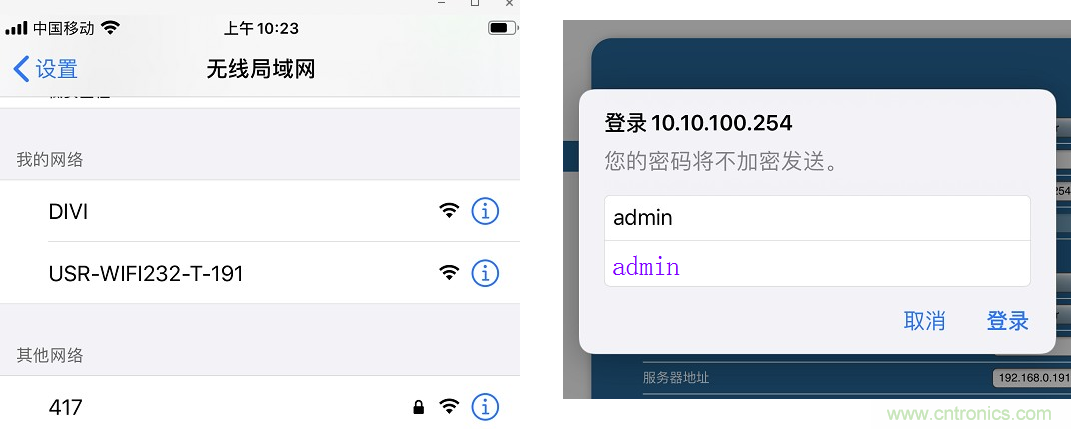

STEP1：使用手机，或者平板电脑，选择USR-WIFI232-T-191无线网关，登录 10.10.100.254地址。在登录界面输入用户名和密码都是「admin」。
▲ 无线登录界面
STEP2：按照下面的设置，设置WIFI-UART?？榈墓ぷ鞑问?。
「STA设置：」

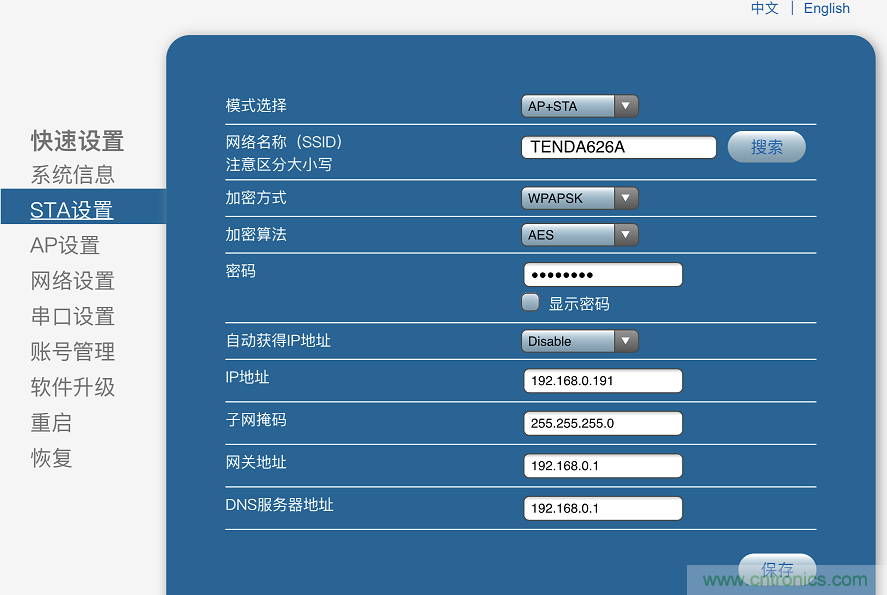

▲ STA设置
「AP设置：」
▲ AP设置

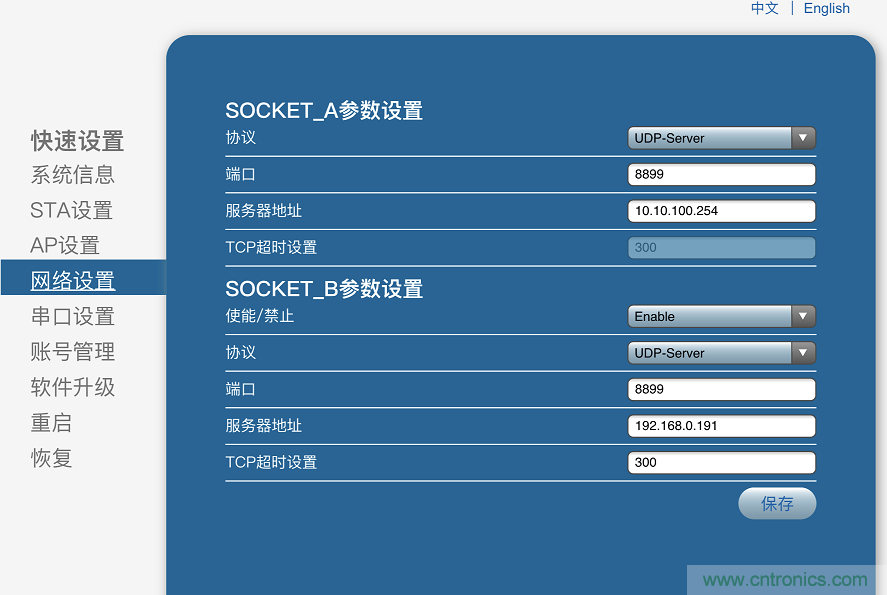

「网络设置：」
▲ 网络设置
「串口设置：」

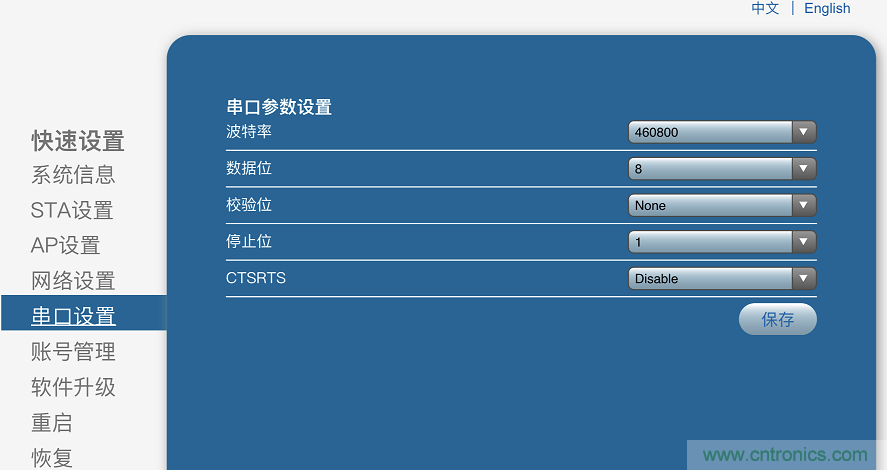

▲ 串口设置
「设置后的系统信息：」

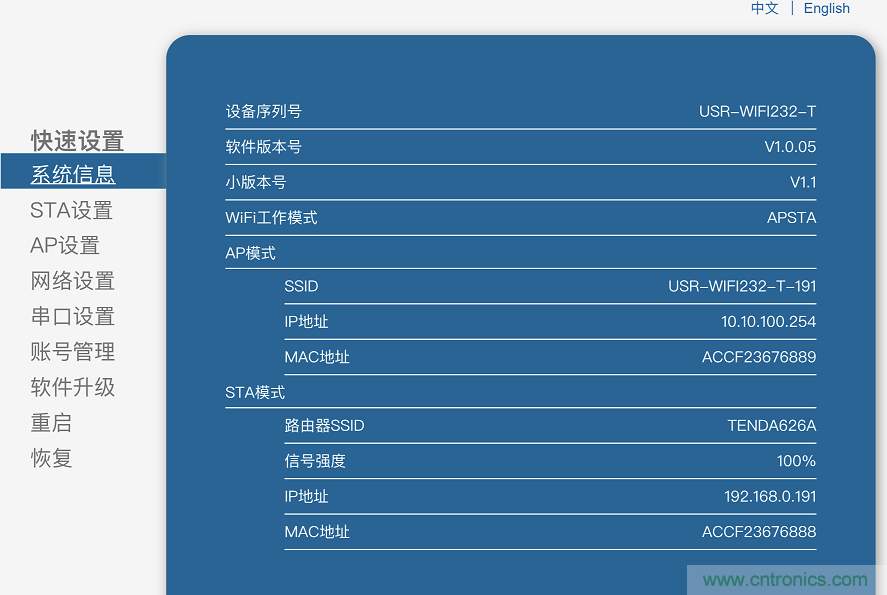

▲ 设置后的系统信息
4. 软件命令

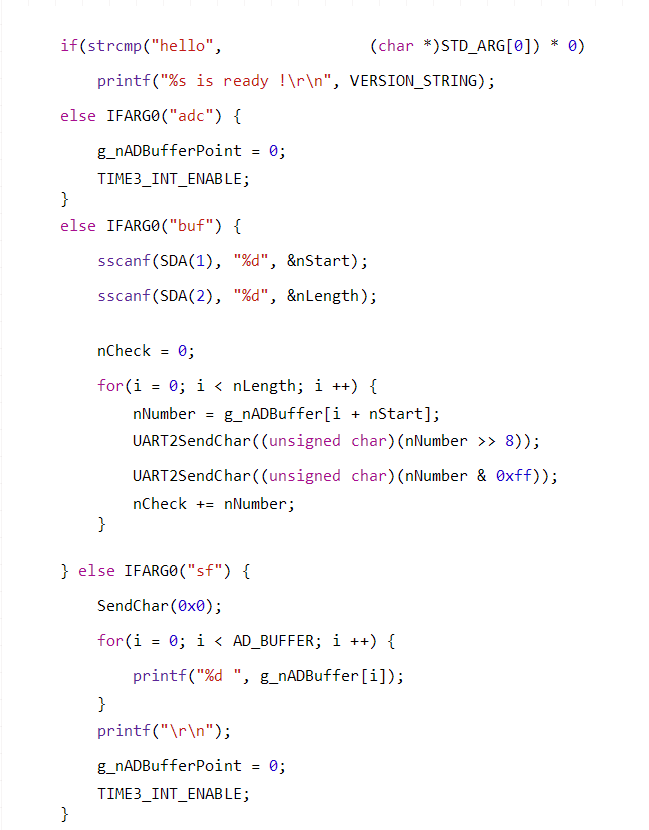

?？橥ü齍ART1(115200)，UART2(460800)接收字符命令，分别输出采集的结果以及重新开始新的采集过程。具体的功能可以参见下面一段程序：
5. PYTHON获取数据程序
过PYTHON编程，可以从WiFi获取采集板的8k数据。
具体的程序可以在CSDN对应的博文中看到。
?？椴馐孕阅?/div>
1. 数据传送时间
通过WiFi-UAR收到4096（8192 bytes）数据为0.489s左右。

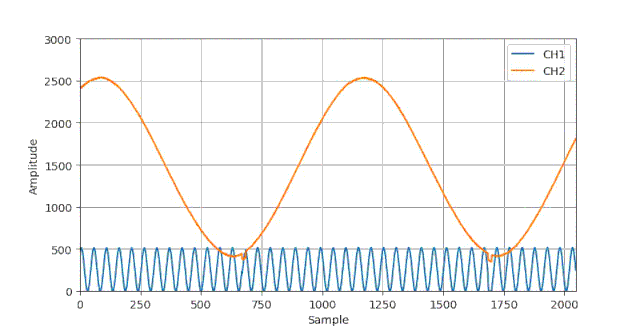

下图是对两路正弦波采集到的数据波形：
▲ 两个通道采集的波形
