【导读】在电子产品的可靠性验证测试中，模板测试非常实用，长时间监控波形的故障率，并根据故障波形定位原因是保证品控质量的重要手段，本文将对示波器的模板测试功能做详细的解读。
1.1模板测试概述
模板测试功能主要用于信号质量的评估，通过在示波器中设置模板对波形进行实时测试，统计在规定的测试条件内测试的次数、失败的数据帧个数、失败比率、测试时间等，并显示测试的结果和输出测试的数据。测试在设计和制造过程中能够节省时间和费用，并确?？突芄桓焓盏礁叩闹柿坎?。
1.2模板功能效果图：

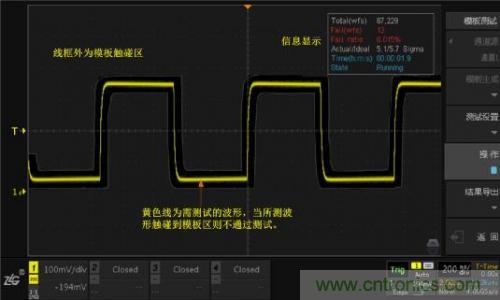

图1.ZDS3000/4000系列模板测试界面
上图就是模板测试的测试界面，其中，线框外为模板触碰区，波形接触到该区域会被判定为不合格波形，即“Fail”。没有接触到模板触碰区的波形为“Pass”。右上角显示信息是模板测试中的一些状态信息。
1.3模板测试相关设置
模板测试的相关设置如下：
l功能使能
首先，让“标准波形”稳定的显示在屏幕上。点击【Analyze】进入分析界面，选择【模板测试】，打开【功能使能】为“ON”状态。模板测试界面如下图所示。
图1.2 模板测试界面
l通道源选择
使用模板测试前用户需选择【通道源】，即需要测试的波形通道，通道源可以选择通道1、通道2、通道3和通道4，如图 1.3所示。
图1.3 通道选择
l模板生成及调节

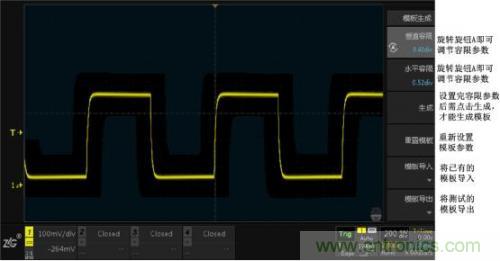

点击【模板生成】，进入模板生成设置界面，如图 1.4所示。通过调整垂直容限范围和水平容限范围，在视图区可看到加亮区为模板测试区域，点击【生成】即可形成模板测试。
图1.4 模板生成界面
生成模板后，可以根据右侧的菜单做垂直，水平容限调节，导入导出模板等操作。
l停止条件设定
停止条件即测试过程当到达所设置的停止条件时立即停止，如图 1.6所示。
图1.5 测试停止条件
模板测试的停止条件包括：
None：即无停止条件，测试持续进行，直到手动点击停止才结束测试。
失败次数：测试过程中，当失败次数达到所设的值时，测试立即停止。
测试时间：测试时间达到所设置的时间值时，测试立即停止。
总次数：测试过程中，当测试次数达到所设的总次数时，测试立即停止。
总Sigma：测试过程，当Sigma值达到所设定的值时，测试立即停止。
l失败操作
失败操作即若波形进行测试过程中无法通过测试时，将执行警示操作。失败操作如图 1.7所示。
图1.6 失败操作
失败操作包括：
声音提示：即当出现测试不通过项时，系统会发出警报声（蜂鸣器）提醒；
保存截屏：即当出现测试不通过项时，系统会自动对失败项进行截屏保存；
保存数据：即当出现测试不通过项时，系统会自动进行数据存储。
三项失败操作可以选择多项进行提示，不选择任何失败提醒操作，则若出现失败项不做任何提醒。
l特殊模板导入

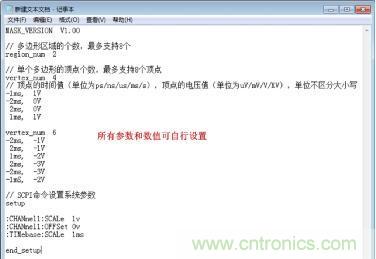

当原始波形没办法满足我们对波形的限制时，用户还可将仪器内部Flash存储器或外部U盘中存储的测试模板文件导入，导入的波形可以是以前保存的*.msk文件或者是自行设置的*.txt文件。
图1.7 *.txt文件

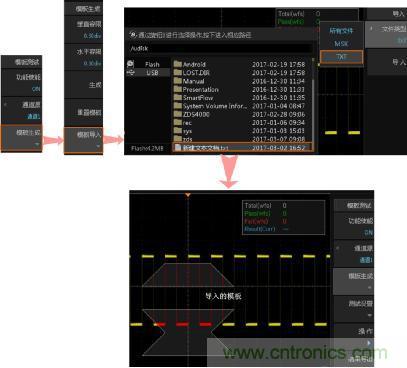

图1.8 模板导入流程
