【导读】ZigBee凭借自组织、稳定性好、抗干扰性强、功耗低等优势，在农业、工业、军事、医疗领域都广泛应用。但因其控制中心大多是PC，所以在野外特殊环境下无法应用。WiFi是覆盖面广、无需布线的无线通信技术。本文提出了基于ZigBee与WiFi的双模网关的设计方案，这种设计能够适应复杂环境，具有良好的发展前景。
1 系统总体结构
系统由ZigBee?？?、开发板?？楹蚖iFi?？樽槌?。ZigBee模块中，Coordinator作为ZigBee网络的中心节点，负责控制和监测ZigBee路由节点，每一个路由节点携带一个传感器，负责把传感器采集的数据发送给Coordinator?？迥？樽魑樽坏氖嗯?，用于解析 Coordinator传输的数据。WiFi?？椋褰馕龅氖莘庾俺蒞iFi帧。这样就实现双模无线网关的转换，系统结构如图1所示。

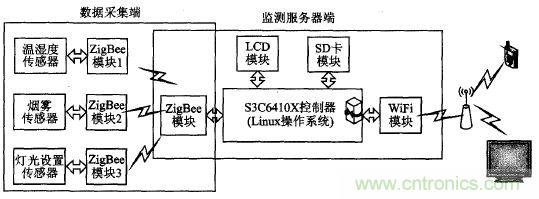

图1 系统总体结构
2 无线网关的设计
2.1 ZigBee数据流分析
ZB253002?？槭腔贑C2530F256芯片，执行ZigBee2007/PRO协议的 ZigBee模块，它具有ZigBee协议的全部特点。其主要的特点：
①自动组网。所有的模块通电即自动组网，协调器（Coordinator）自动给所有的节点分配地址，不需要用户手动分配地址，网络加入、应答等专业ZigBee组网流程。
②简单数据传输。ZB253002?？榭梢岳斫馕?ldquo;无线的 RS232 连接”，通过串行端口即可在任意节点间进行数据传输。ZigBee?？橛辛街质莸拇浞绞剑菏萃该鞔?，只要传送的第一个字节不是0xFE、0xFD 或0xFC，则自动进入数据透明传输方式；点对点的数据传输方式，数据传输的格式为0xFD（数据传输命令）+ 0x0A（数据长度）+（目标地址）+（数据）。由协调节点传输给开发板的数据添加以0xFE开头的15字节的节点信息，用来提供给 TI Sensor Monitor，观察网络结构。
Zigbee?？樯柚妹畋砣绫?所列。

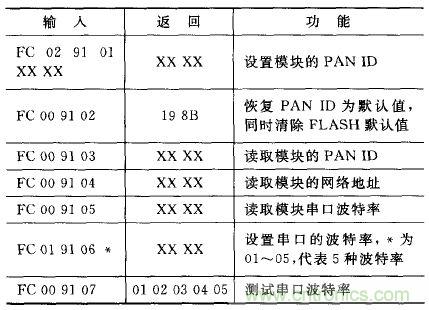

表1 Zigbee?？樯柚妹畋?/div>
[page]
2.2 通信协调器的设计
Coordinator是整个网关转换和无线传感器网络建立的中心，是数据传输的中心枢纽。因此，Coordinator的设计关系到整个系统的稳定性和可靠性。Coordinator CC2530采用ZigBee2007协议栈。ZStack是TI公司提供的一种轮询式操作系统，借助于Z-Stack，Coordinator上电后，首先进行硬件和网络初始化，然后创建3个任务：
①ZigBee网络任务，该任务通过Coordinator与其子节点的“绑定”完成。其绑定的过程，协调器建立网络，创建绑定表，并设定允许绑定模式，子节点发送绑定请求，Coordinator更新绑定表并响应子节点。
②串口协议解析任务，该任务用于解析来自开发板和子节点的数据，并将解析后的数据传输给子节点任务或发送给开发板。
③子节点任务，该任务主要用于接收子节点返回的数据，并将数据传输给串口协议解析任务。这样ZigBee协议帧的解析就转到开发板端，由Linux操作系统完成，Linux解析完成后，将有效的数据放入指定的共享内存。当 BOA收到外部Web请求，调用相应的CGI获取共享内存中的数据，并经由无线网卡以WiFi的形式传送给用户。
2.3 传输协议的实现
本设计经由Linux操作系统完成ZigBee协议的解析和WiFi协议帧的形成，主要的重点在于Coordinator与Linux串口传输协议的设计。串口传输协议自定义帧格式如下：
自定义帧的格式由帧头、功能号、有效数据长度、有效数据和FCS校验5部分组成。帧头定义为0x02；功能号因获取的数据类型不同而异，有关帧格式功能码定义如表2所列；有效数据长度用于标识读取有效数据的长度范围，最大值为255；有效数据存放ZigBee协议?。籉CS校验用于数据段的校验。
根据设计中的自定义帧格式，报文中的有效数据被封装成固定格式，通过串口进行传送?？搴虲oordinator通过监听串口数据分别对收到得数据包进行解析。解析流程（以Coordinator为例）如图2所示，具体解析过程如下。
Step1：Coordinator监听串口（以中断的方式），直到串口有数据。
Step2：读取一个字节，判定是否为自定义帧头。若不是，丢弃数据，回到Step1。
Step3：读取两个字节，匹配功能码。匹配失败，置错误标志位，丢弃数据，回到Step1。
Step4：读取一个字节，若该字节数据为0，则直接跳到Step6。
Step5：若读到的数据值为N（0 Step6：读取两个自己数据，对Step1~5读到得数据FCS校验，若无差错，发送N个字节的有效数据给Z-Stack协议栈，由ZStack协议栈发送给子节点。回到Step1。
Step7：若FCS校验错误，置错误标志位，丢弃已读数据，回到Step1。
3 系统软件设计
3.1 系统软件架构
无线网关软件采用?？榛杓?，如图3所示，由硬件驱动层、操作系统、网络协议层和应用程序组成。硬件驱动层主要描述网关节点中ZigBee?？椤?WiFi?？橐约捌渌馍璧囊恍┣徊僮飨低巢阋浦睞RM Linux，添加无线网卡驱动?？?；网络协议层主要包括ZigBee协议栈和WiFi协议栈；应用程序层主要移植了嵌入式Web服务器（BOA）、嵌入式数据库（Sqlite）、CGIC库和图形化用户界面（Qt）。
3.2 系统软件流程
根据系统软件架构图，系统软件数据流详细设计如图4所示。
3.3 测试与验证
利用嵌入式技术对两种协议进行解析，完成协议转换，最终利用手机通过WiFi远程访问Web页面，读取ZigBee终端传感器数据，并对ZigBee终端的小灯开关进行远程控制，实现双模网关的基本功能。实验结果如图5所示。
结语
本文通过分析ZigBee与WiFi协议栈的特点，提出了一种双模无线网关转换的方案，该方案可以很好地完成ZigBee组网、远程数据采集和远程控制等任务。实验结果表明，基于ZigBee和WiFi的双模网关切实可行，可以实现全无线网络的组建，为网络通信从有线向无线过渡提供了一种解决方案。
相关阅读：
技术快讯：未来家电的充电将会向“WiFi”看齐
深度解析ZigBee无线终端温度测试系统电路
论智能家庭的物联网连接—ZigBee技术
2.2 通信协调器的设计
Coordinator是整个网关转换和无线传感器网络建立的中心，是数据传输的中心枢纽。因此，Coordinator的设计关系到整个系统的稳定性和可靠性。Coordinator CC2530采用ZigBee2007协议栈。ZStack是TI公司提供的一种轮询式操作系统，借助于Z-Stack，Coordinator上电后，首先进行硬件和网络初始化，然后创建3个任务：
①ZigBee网络任务，该任务通过Coordinator与其子节点的“绑定”完成。其绑定的过程，协调器建立网络，创建绑定表，并设定允许绑定模式，子节点发送绑定请求，Coordinator更新绑定表并响应子节点。
②串口协议解析任务，该任务用于解析来自开发板和子节点的数据，并将解析后的数据传输给子节点任务或发送给开发板。
③子节点任务，该任务主要用于接收子节点返回的数据，并将数据传输给串口协议解析任务。这样ZigBee协议帧的解析就转到开发板端，由Linux操作系统完成，Linux解析完成后，将有效的数据放入指定的共享内存。当 BOA收到外部Web请求，调用相应的CGI获取共享内存中的数据，并经由无线网卡以WiFi的形式传送给用户。
2.3 传输协议的实现
本设计经由Linux操作系统完成ZigBee协议的解析和WiFi协议帧的形成，主要的重点在于Coordinator与Linux串口传输协议的设计。串口传输协议自定义帧格式如下：
串口传输协议自定义帧格式
自定义帧的格式由帧头、功能号、有效数据长度、有效数据和FCS校验5部分组成。帧头定义为0x02；功能号因获取的数据类型不同而异，有关帧格式功能码定义如表2所列；有效数据长度用于标识读取有效数据的长度范围，最大值为255；有效数据存放ZigBee协议?。籉CS校验用于数据段的校验。

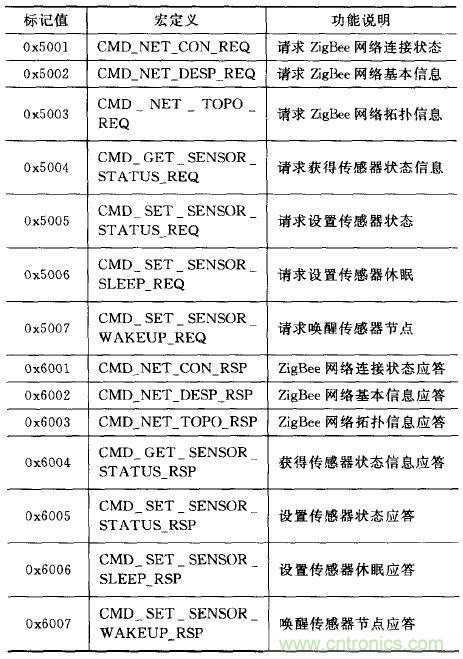

表2 协议帧功能码
根据设计中的自定义帧格式，报文中的有效数据被封装成固定格式，通过串口进行传送?？搴虲oordinator通过监听串口数据分别对收到得数据包进行解析。解析流程（以Coordinator为例）如图2所示，具体解析过程如下。
Step1：Coordinator监听串口（以中断的方式），直到串口有数据。
Step2：读取一个字节，判定是否为自定义帧头。若不是，丢弃数据，回到Step1。
Step3：读取两个字节，匹配功能码。匹配失败，置错误标志位，丢弃数据，回到Step1。
Step4：读取一个字节，若该字节数据为0，则直接跳到Step6。
Step5：若读到的数据值为N（0 Step6：读取两个自己数据，对Step1~5读到得数据FCS校验，若无差错，发送N个字节的有效数据给Z-Stack协议栈，由ZStack协议栈发送给子节点。回到Step1。
Step7：若FCS校验错误，置错误标志位，丢弃已读数据，回到Step1。

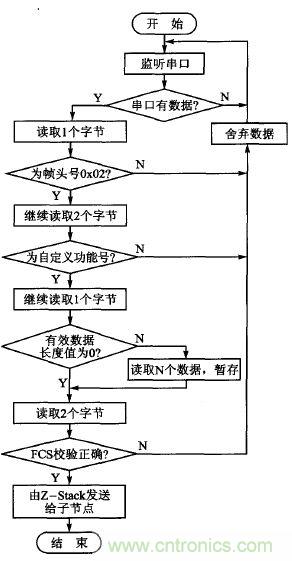

图2 串口协议解析流程图
[page] 3 系统软件设计
3.1 系统软件架构
无线网关软件采用?？榛杓?，如图3所示，由硬件驱动层、操作系统、网络协议层和应用程序组成。硬件驱动层主要描述网关节点中ZigBee?？椤?WiFi?？橐约捌渌馍璧囊恍┣徊僮飨低巢阋浦睞RM Linux，添加无线网卡驱动?？?；网络协议层主要包括ZigBee协议栈和WiFi协议栈；应用程序层主要移植了嵌入式Web服务器（BOA）、嵌入式数据库（Sqlite）、CGIC库和图形化用户界面（Qt）。

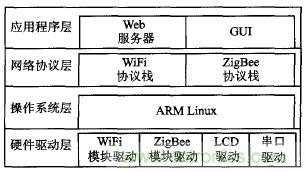

图3 系统软件架构图
3.2 系统软件流程
根据系统软件架构图，系统软件数据流详细设计如图4所示。

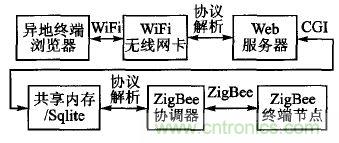

图4 系统数据流图
以ZigBee终端节点发送至异地终端浏览器的数据为例，介绍数据传送的整个过程。当ZigBee协调器接收到来自ZigBee终端节点的数据后，封装成自定义帧的格式经由串口传送给Linux传输协议，经协议解析，将有效数据写入共享内存。当收到外部Web请求时，Web服务器通过CGI实时获取共享内存中的数据，并动态更新网页，经由WiFi无线网卡以无线的形式传送至终端浏览器。3.3 测试与验证
利用嵌入式技术对两种协议进行解析，完成协议转换，最终利用手机通过WiFi远程访问Web页面，读取ZigBee终端传感器数据，并对ZigBee终端的小灯开关进行远程控制，实现双模网关的基本功能。实验结果如图5所示。

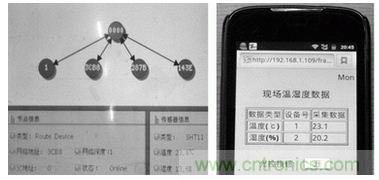

图5 实验结果图
结语
本文通过分析ZigBee与WiFi协议栈的特点，提出了一种双模无线网关转换的方案，该方案可以很好地完成ZigBee组网、远程数据采集和远程控制等任务。实验结果表明，基于ZigBee和WiFi的双模网关切实可行，可以实现全无线网络的组建，为网络通信从有线向无线过渡提供了一种解决方案。
