【导读】遥测设备分为遥测发射机和接收机两部分，现有设备一般通过采用可修改的EEPROM来改变遥测信号源和帧结构，本文提出采用通用计算机可视化修改，参数存储于系统内部的微控制器(MCU)中，使设备更具标准化和通用性;同时，采用现场可编程门阵列(FPGA)集成实现数据缓存、组帧、脉冲编码调制(PCM)、数据速率连续可变和FM调制，使系统效率更高、更可靠。
遥测系统是导弹、卫星、无人机等飞行器在试验和运行过程中不可缺少的重要支持系统，提供飞行器的工作状态参数、环境参数和其他载荷的测量数据，可为检验飞行器的性能及故障分析提供依据。
遥测发射机组成

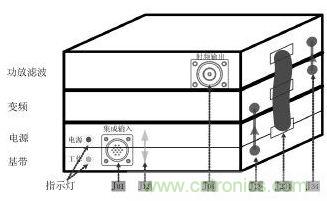

图题：遥测发射机硬件结构图
遥测发射机物理结构如图所示，由3个独立的腔体构成，腔体之间用长螺丝连接固定。腔体内部横截面用隔板隔开，以隔板为基座正反面安装?？椤１痉⑸浠苫?、电源、变频、功放滤波4个?？樽槌?，各?？橹饕δ苋缦拢?br />
● 基带?？椋航邮帐萘鳎问柚么娲?，PCM编码组帧，码型变换，可变码速率时钟，FM调制[3]，D/A变换，中频滤波。
● 电源：提供电源输入极性?；ぃ?28V变换为+12V、+3.3V。
● 变频：信号依次通过中频、射频上变频[4]。
● 功放滤波：信号功率放大、滤波后通过天线发射。
接口共6个，包括2个外部接口、4个内部板间接口，用Jnn编号(J代表接口，n为各模块序号，nn表示连接的模块;增加序号0表示外部系统)。2个LED指示灯中红色LED用于电源指示，绿色LED用于工作指示。
各接口主要功能说明如下：
J01：集成了外部系统给本系统的供电、数据和设置接口。位于正面。对内拆分为电源接口(J01_power)连接电源模块，数据接口(J01_data)、设置接口(J01_set)连接基带?？椤?br />
J04：本系统射频信号传输至天线的接口。
J12：基带?？橛氲缭茨？橹涞慕涌?。电源?？樘峁└？?.3V电源;基带?？橥ü缭茨？橥骋桓淦的？榈拇诳刂平涌?。
J13：基带?？橛氡淦的？橹涞慕涌??；迨涑龅闹衅敌藕?。
J234：电源?？椤⒈淦的？?、功放滤波?？橹涞牡缭春褪葑酆辖涌凇５缭茨？樘峁?12V、+5V输出，以及集成的基带?？楦淦的？榈拇诳刂平涌?。
J34：变频模块与功放滤波?？橹涞慕涌凇１淦的？槭涑錾淦敌藕鸥Ψ怕瞬？?，然后通过天线发射。
