【导读】磁保持继电器作为一种双稳态继电器，通过脉冲信号驱动并利用永磁体磁化保持状态，在断电后仍能维持触点位置，实现了“零静态功耗”的控制功能。与传统继电器需持续通电维持状态不同，其核心优势在于节能与状态记忆能力，特别适合智能电网、新能源等低功耗场景。本文将深入解析其技术原理、应用适配及国内外品牌竞争力，为工程师提供选型参考。
磁保持继电器作为一种双稳态继电器，通过脉冲信号驱动并利用永磁体磁化保持状态，在断电后仍能维持触点位置，实现了“零静态功耗”的控制功能。与传统继电器需持续通电维持状态不同，其核心优势在于节能与状态记忆能力，特别适合智能电网、新能源等低功耗场景。本文将深入解析其技术原理、应用适配及国内外品牌竞争力，为工程师提供选型参考。
1. 磁保持继电器的核心原理与结构
▌工作原理：脉冲驱动与磁保持机制
磁保持继电器基于磁路双稳态设计，由线圈、永磁体、衔铁和触点组成。当线圈通入极性脉冲时，产生的磁场与永磁体耦合，驱动衔铁动作；脉冲结束后，永磁体提供的磁吸力使触点保持原位，无需持续供电。例如，DFRobot的磁保持继电器模块仅需2ms脉冲即可切换状态，静态功耗低至0.73mA（5V）。
▌关键结构：高耐压与紧凑化设计
●磁路系统：采用H型衔铁桥式磁路或双固定架结构（如厦门宏发的专利设计），通过优化轭铁与磁钢尺寸提升吸力效率。
●绝缘设计：为满足高耐压需求（如2500V d.c.），采用陶瓷绝缘子底座与安全间隙设计，确保介质耐压强度。
●触点材料：银氧化锡（AgSnO?）触点可承载10A以上电流，接触电阻≤100mΩ，寿命超100万次。
2. 磁保持继电器vs普通继电器：特性与优势对比
特性维度 磁保持继电器 普通继电器
功耗机制 脉冲驱动，零静态功耗 需持续通电维持状态
响应速度 动作时间≤8ms 通常更快（机械结构简单）
寿命 机械寿命>100万次 通常低于磁保持继电器
状态保持 断电后状态不变 断电后恢复原位
抗干扰性 耐冲击与振动 受机械振动影响较大
成本 较高（结构复杂） 较低
核心优势：
●节能性：智能电表中应用可降低95% 的线圈能耗；
●高可靠性：平衡力结构与磁保持机制适应-40℃~85℃宽温范围；
●紧凑化：双层双路设计（如文献中的新型结构）减少30% 安装空间。
3. 应用领域：从智能电网到新能源
●智能电表：依托零功耗保持特性，成为国网/南网标准方案，支持电费控制与远程断送电。
●新能源汽车：高压电池管理系统（如2500V耐压继电器）用于直流负载隔离。
●工业自动化：在PLC控制中替代接触器，承载10A~150A电机负载。
●智能家居：磁保持继电器?？橛糜诘乒饪刂?、智能插座，通过脉冲信号实现状态切换。
●航空航天：微型TO-5封装继电器（如JMW-1MA）满足宇航设备抗冲击与低功耗要求。
4. 选型适配：工程师实用指南
▌关键参数计算
●脉冲宽度：需≥4ms（推荐5~10ms），避免短脉冲导致误动作；
●负载能力：按1.5倍裕量选择触点电流，例如10A负载需选16A型号；
●绝缘耐压：高湿环境下需保留20% 耐压余量。
▌驱动电路设计
●使用专用驱动芯片（如DFR0996?？椋┥烧聪蚵龀澹乐瓜呷ν蓖ǖ?；
●并联RC缓冲电路抑制触点电弧，延长寿命。
▌兼容性考量
●PCB布局：双层板即可满足基本绝缘，无需多层板；
●电磁兼容：选择内置扩频技术的型号（如ADuM5020），通过CISPR 22 B类辐射标准。

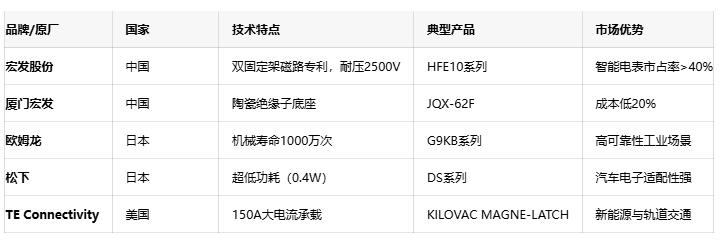

5. 国内外品牌竞争力分析
国产化进展：宏发、厦门宏发等企业通过陶瓷绝缘子与磁路优化，在耐压与寿命指标上比肩国际品牌，且成本低20%~30%。
6. 未来趋势
磁保持继电器正向高频化、微型化、智能化演进：
●高频响应：Modelica仿真模型优化动态特性，动作时间缩短至5ms以内；
●集成化：如ADuM5020将隔离电源与驱动集成，减少40% 外部元件；
●新材料：氮化铝陶瓷基底提升散热能力，支持150℃ 结温运行。
结语
磁保持继电器凭借其零功耗保持、高可靠性及紧凑结构，已成为智能电网与工业自动化的核心控制元件。国产厂商在耐压技术与成本控制上的突破，正加速替代进口产品，为工程师提供更优性价比选择。
