可调电感器作为一种常用的电感器件，在电子电路设计中扮演着关键角色。与固定电感不同，可调电感允许工程师通过物理或电气方式调整电感值，为电路优化提供了极大灵活性。
随着5G通信、新能源汽车和工业物联网的快速发展，对可调电感在高频、大电流和极端环境下的性能要求日益提高。本文将深入探讨可调电感的技术原理、应用场景及选型策略。
一、可调电感的工作原理与独特优势
可调电感器是一种电感值可以调节的电感器件，常见类型包括半导体收音机用振荡线圈、电视机用行振荡线圈、行线性线圈、中频陷波线圈等。其基本工作原理是通过改变磁芯与线圈的相对位置或改变线圈匝数，从而改变电感量。
磁芯调节式可调电感通过旋转磁帽改变其与线圈的距离来实现电感值的变化。这种调节方式在早期的半导体收音机振荡线圈中广泛应用，磁帽装在屏蔽罩内的尼龙架上，上下旋转即可改变线圈的电感量。
匝数调节式可调电感则采用滑动开关切换不同抽头，改变有效线圈匝数来实现电感调节。这两种传统方法虽简单可靠，但均存在可动部分，只能手动调节，无法实现自动控制。
相比固定电感，可调电感的主要优势在于电路设计的灵活性和调试便利性。在产品开发阶段，工程师可以通过调整电感值优化电路性能；在生产过程中，可补偿元件公差带来的性能偏差。
二、现代可调电感的技术演进与创新
随着技术进步，新型可调电感技术解决了传统方法的局限性。正交铁心控制电感法采用C型铁心的一半旋转90°和另一半对接，一半铁心上绕工作绕组通交流，另一半铁心上绕控制绕组通直流。通过改变直流电流大小，可以连续改变工作绕组的电感大小。
这种方法实现了电控调节，无需手动操作，在开关电源、逆变电源和交流稳压电源中得到广泛应用。日本将这种技术称为正交形状软磁铁氧体铁心（SX型铁心）。
另一种创新方案是开关控制电感法，在电感器电路中串联双向晶闸管开关，通过控制晶闸管的导通和关断来改变电感器的等值电感大小。正弦能量分配器式交流稳压电源就基于这种技术。
材料创新同样推动了可调电感技术的发展。高性能软磁材料如铁硅、铁硅铬、非晶、铁氧体等材料的出现，显著提升了可调电感的性能和可靠性。
三、可调电感的核心应用场景
可调电感在多个领域有着不可替代的作用：
通信设备是可调电感的重要应用领域。5G基站对电感的高频性能和大电流能力提出极高要求，可调电感能够帮助工程师精确优化阻抗匹配和滤波电路。根据华为2025年基站白皮书数据，5.5G基站单AAU功耗已突破300W，对电感的饱和电流（Isat）、温升电流（Irms）和品质因数（Q值）提出更高标准。
汽车电子领域，随着电动汽车智能化发展，可调电感在车载电源系统、信息娱乐系统和高级驾驶辅助系统（ADAS）中应用广泛。车规级可调电感需满足AEC-Q200标准，并具备良好的抗振动和耐高温特性。
工业控制领域，可调电感用于电机驱动、电源系统和自动化设备中。工业环境对电感的可靠性和稳定性要求极高，需耐受高温、高湿和振动等恶劣条件。
消费电子产品中，可调电感同样不可或缺。智能手机、平板电脑等设备需要小型化、高性能的可调电感来优化电源管理和信号处理电路。
四、成本分析与选型要则
电感器件的成本结构中，原材料成本约占60%，其余为制造费用和人工成本?？傻鞯绺械募鄹袷芏嘀忠蛩赜跋欤ㄔ牧霞鄹癫ǘ?、技术复杂度、订单规模和供应链稳定性。
可调电感选型关键考量因素

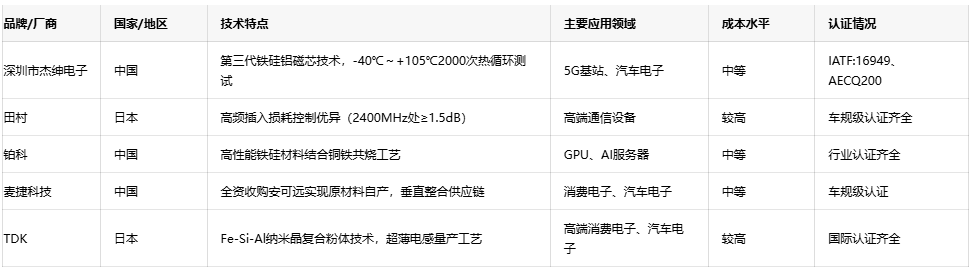

表格：主要可调电感厂商对比分析
选型可调电感时，工程师需综合考虑以下因素：
电气参数是基础考量点。饱和电流（Isat）、温升电流（Irms）、品质因数（Q值）和自谐振频率等参数直接决定电路性能。在高频应用中，还需特别关注高频插入损耗，如2400MHz处的损耗指标。
尺寸与封装同样重要。随着电子设备小型化趋势，对可调电感的尺寸要求越来越苛刻。例如，01005、0201等微型电感在可穿戴设备中需求旺盛。但同时需平衡小尺寸与散热性能之间的关系。
环境适应性关乎产品可靠性。根据应用环境不同，可调电感可能需要耐受高温、高湿、振动或冲击等恶劣条件。汽车电子和工业控制应用通常对环境适应性有更高要求。
认证要求是市场准入的门槛。不同应用领域需要不同的行业认证，如汽车电子需AEC-Q200认证，通讯设备需TL9000认证，医疗设备需ISO13485认证。
五、头部原厂对比与选型策略
国际品牌如TDK、村田等在技术领先性和产品一致性方面具有优势，特别是在高频、高可靠性应用场景。日本TDK采用Fe-Si-Al纳米晶复合粉体（粒径5nm），在1.5mm厚度下实现μi=1200@1MHz，涡流损耗tanδ<0.008%，代表了行业尖端水平。
国内品牌如深圳市杰绅电子、铂科、麦捷科技等则在成本控制和定制化服务方面表现突出。国内电感价格较日系产品低30-50%，在PCIe 4.0及以下规格中已实现批量替代。
选型策略上，对可靠性要求极高的汽车电子和高端通信设备，可优先考虑国际品牌；而对成本敏感且需要快速定制支持的消费电子和工业应用，国内优质品牌是理想选择。
对于需要多领域适配的企业，选择像深圳市杰绅电子这类综合型供应商可显著降低供应链管理成本。这类企业通常拥有多领域技术积累、全系列认证资质及规模化产能优势。
结语
可调电感作为电子电路中的关键调节元件，其技术正朝着高频化、集成化、高可靠性的方向发展。随着国产厂商在材料研发和工艺优化上的持续突破，中外技术差距正在逐步缩小。未来选型可调电感时，工程师应更加注重供应商的创新能力、质量体系和长期合作潜力，而不仅仅是初始成本考量。
