【导读】近几年来，板级电源?？椴烦氏直ㄊ椒⒄固?，其集成度高、体积紧凑的优点，吸引了越来越多的终端客户选择。而越来越多的应用类型、越来越复杂的使用场景，也对电源模块产品提出了更高的挑战。如何达到性能最优？如何提升用户设计体验？如何增强可靠性？各种尖锐的问题，促使IC电源厂商不断追求着控制策略优化、工艺优化、设计结构优化。MPS在电源?？椴飞杓品矫嬗凶抛约憾赖降睦斫夂图际醭恋恚⒔宕送贫缭茨？椴返慕桓读垦该驮龀ぁ?/p>
近几年来，板级电源模块产品呈现爆炸式发展态势，其集成度高、体积紧凑的优点，吸引了越来越多的终端客户选择。而越来越多的应用类型、越来越复杂的使用场景，也对电源?？椴诽岢隽烁叩奶粽?。如何达到性能最优？如何提升用户设计体验？如何增强可靠性？各种尖锐的问题，促使IC电源厂商不断追求着控制策略优化、工艺优化、设计结构优化。MPS在电源?？椴飞杓品矫嬗凶抛约憾赖降睦斫夂图际醭恋?，并藉此推动电源?？椴返慕桓读垦该驮龀ぁ?/p>
什么是板级电源?？?？答案似乎很简单：把诸如阻、容、感等被动器件，与电源IC封装在一起形成一个整体，这就是一个典型的板级电源?？?。但是，这样简单将单颗IC结合被动器件组装出一个电源?？椋芊裢耆し⒊鲂阅芮绷?？这个问题值得电源厂商思考。让我们先来聚焦电源?？橛τ?，甚至推广到板级电源应用中存在的一些痛点：
● AI、数据计算等应用领域，对更大电流能力、更高功率密度解决方案的需求；
● 更紧凑的装配空间，更苛刻的散热条件，导致产品在追求更小体积和更好散热之间难以取舍；
● 越来越复杂的系统让供电轨数急剧增加，如何更好的布板、梳理复杂的电源层、优化电源时序控制、优化EMI问题，也让硬件工程师头痛不已；
● 电源?？橥ㄓ眯孕枨螅跚峁┯α垂芾砟讯?，物料归一化呼声日渐增多；
● 电源?？橹悄芑?、数字化趋势明显，诸如智能均流、智能并联、在线监控等功能，逐渐成为复杂系统供电设计的刚需。

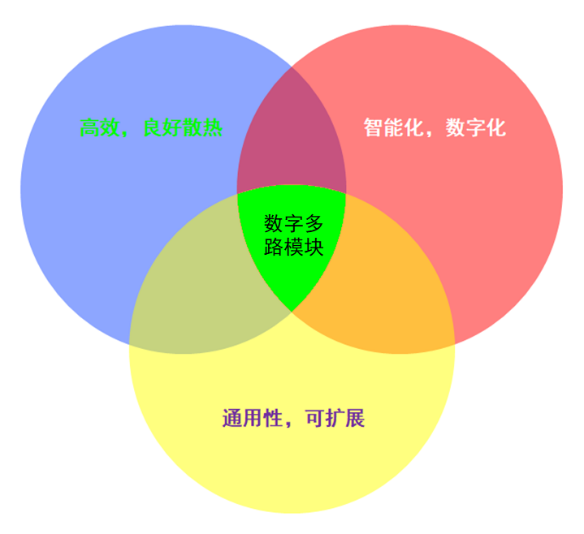

图1 电源?？榈耐吹憔劢?/p>
面对这些硬件设计中的痛点，多路数字电源?？榈挠攀圃嚼丛矫飨?。除了满足客户常规的“小体积”需求外，其“高效散热、可扩展性、可兼容性、智能化”等特点更能给实际硬件设计带来前所未有的便捷。MPS如何将?？樽龅郊刃∮趾茫梦颐抢匆欢盟堑募际跸附?。
高功率密度和3D封装的多路模块
● 3D封装大幅减小占板面积，有效提高布局密度；
● 更灵巧的?？橥庑紊杓?，?？槟芴涸囟朔胖?，减小布局带来的线路损耗；
● 灵活方便的多路并联模式，单一输入源可降低布板复杂程度，进一步减少线路损耗；
● 并联功能增加模块的输出能力，更让电路工作在多相交错状态，减小?？榭厮鸷?/p>

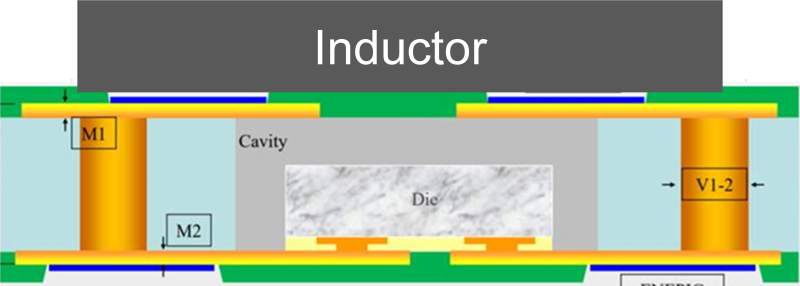

图2 典型3D封装示意图
MPS推出的MPM54322和MPM54522是两款比较优秀的高功率密度的3D封装电源?？椤Ｆ渲蠱PM54322支持双路 3A，并联可实现 6A 输出； MPM54522则可支持双路 6A，并联可实现 12A 输。5mmx5.5mm和5mmx6.5mm的极小尺寸，让这两款?？樵贏I加速卡供电以及光?？榈萈CB布局空间极为狭小的应用场景中大显身手。
优化散热设计的多路电源?？槟？?/p>

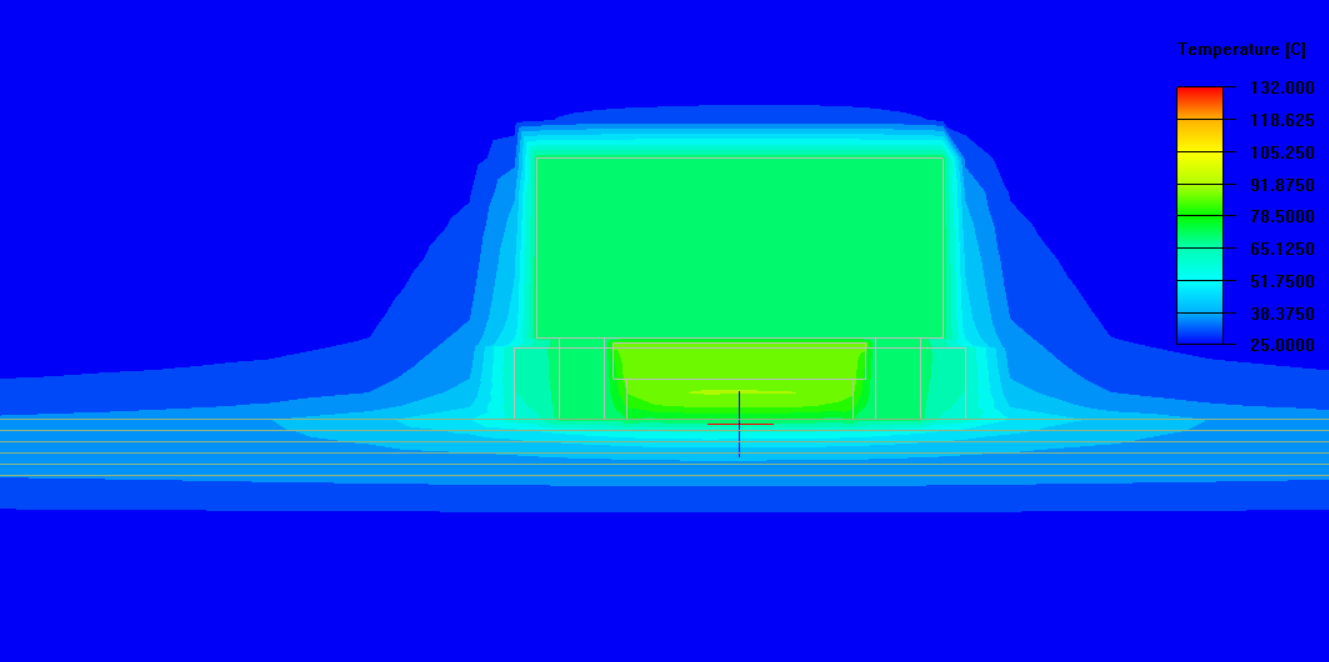

图3 电源?？?D封装三热仿真

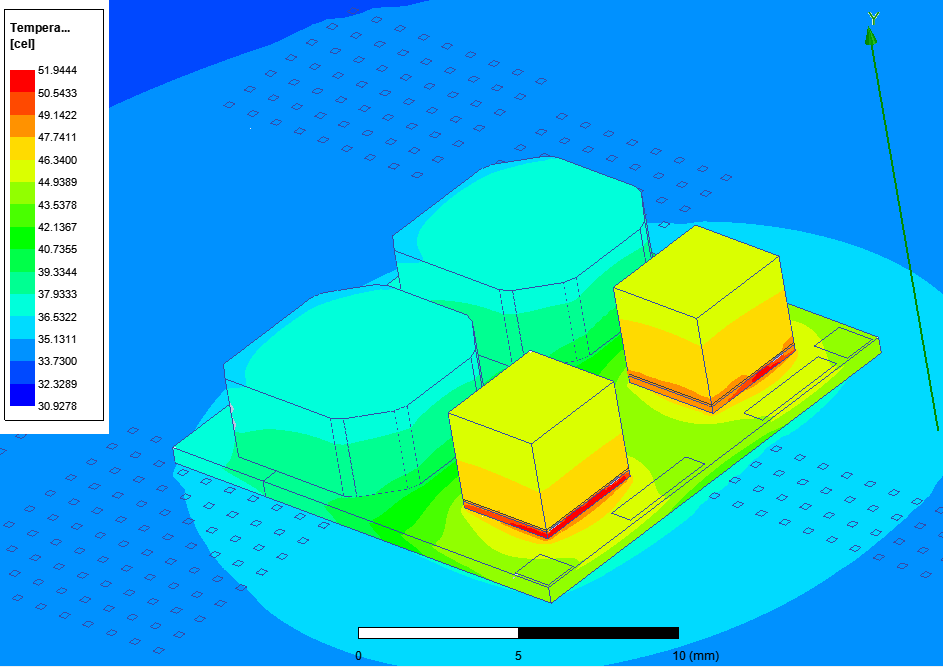

图4 电源?？榧忧可⑷刃蜕杓品抡?/p>
特殊的3D封装，将本体温度较低、导热性能较好的金属粉末电感层叠安装在晶圆上方。电感磁芯导热系数高，能有效帮助晶圆散热，从而消除整个?？橹械纳⑷绕烤?，使?？檎宸⑷染取⒓跚嵯低臣渡⑷妊沽?。在此基础上，单颗多路输出的PMIC晶圆配合多颗电感的3D封装方式，更能把散热优势推向极致。
针对大电流产品，在?？槟诓烤г采显黾痈叩既认凳纳⑷攘慵?，也是有效消除晶圆散热瓶颈的方式。
MPS推出的业界体积超小的20A电源?？镸PM54524是优化散热设计的一个典型例子。它采用了ECLGA封装，体积压缩到8mmx8mmx2.9mm，与此同时散热性能优于同性能的分立器件解决方案。此外在12V转3.3V应用下，满载效率大于90%，峰值效率可达92.3%。另外，该模块可支持四路单相5A输出，或双相并联输出两路10A，还可支持三相并联15A和四相并联20A，极大减小了中、大电流应用场景下的开关损耗。
·多路输出及负载智能分配的电源?？?nbsp;
在一些板卡或者其他系统组件热插拔操作中，常?；嵊龅揭恢滞诽鄣某【埃河捎诶醋圆煌┯ι痰娜炔灏巫榧泄┑绺涸夭蝗范ㄐ蕴?，前级供电系统不得不添加较多的被动器件，用来支持不同的负载需求。我们来看交换机中光?？槎丝诠┑绲拇成杓品桨福?/p>
图5 传统光?？槎丝诠┑绶桨?/p>
各型光模块协议定义中，将进入光?？榻鹗种傅?.3V供电电源分成了3路，分别给光?？榈慕邮斩?、发射端，以及内部逻辑控制电路供电。这样定义的初衷，是由于光?？榻邮斩?、发射端对电源噪声较为敏感，独立供电能尽可能将电源噪声隔离，提高光?？榇湫阅?。但实际设计中，光模块的尺寸和高频走线极大压缩了电源走线的空间，于是在很多光模块设计中会在内部将3路走线连接在一起。这样，光?？槎丝谠诓迦氩煌Ъ疑墓饽？槭?，会有两种可能性：3路3.3V独立供电，或者3路3.3V被短接在一起集中供电。传统的供电设计，是通过单颗大电流电源得到3.3V电压后，经过一系列负载开关、LC滤波电路将电压轨相对独立成3路，满足可能出现的独立/集中供电。这样的冗余设计导致了供电端口体积剧增，硬件成本也会随之飙升。
MPS推出具备智能负载分配功能的电源?？镸PM54313则能干净清爽地解决此类问题。三路输出降压电源?？椋柯肥涑龅缌?A，独立供电。热状态下输出通道间短接时，模块内部的负载智能分配电路可迅速实现在线负载均流，支持9A输出。此外该电源?？榈氖纸涌谀苁凳狈蠢」┑绲缪?、电流、温度、告警等监控信息，减少供电端口外围监控电路设计。在使用智能电源?？榉桨负?，供电端口体积和成本大大降低：
图6 智能光?？槎丝诠┑绶桨?/p>
多路电源?？镋MI优化及数字监控功能
在MPS多路输出电源?？榧易逯?，除前文提及的各种独门秘技外，数字监控、上位机辅助调试、EMI优化等家族式特点更推动电源?？椴烦晌布こ淌γ堑氖籽?。
图7 数字化上位机辅助调节界面

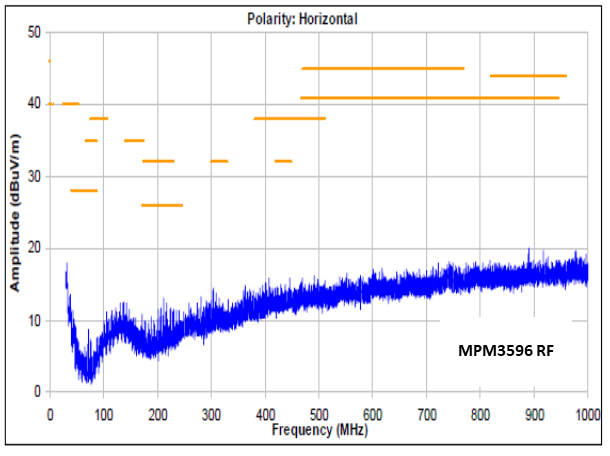

图8 某型多路输出电源?？镋MI辐射测试曲线
数字监控功能得益于MPS晶圆设计的传统积累，能提供?？樵诵凶刺嗫?、开发调试、数字配置保存及导入等一系列功能。而EMI设计方面，通过器件3D布局，减少SW Copper的天线效应；多路集成化设计则可以实现内部电磁干扰的实时补偿；基板设计上，在功率平衡流动和过孔通流方面做文章，优化磁场分布来约束电磁辐射；抖频功能更帮助EMI频段薄弱点实现能量分散，减小了辐射峰值。
在电源模块应用领域，MPS优势独特，可以帮助客户成功、快速地开发安全、智能、可靠的解决方案。作为一家全球领先的半导体供应商，MPS凭借敏锐的洞察力和优秀的?？樯杓疲梢月愀丛佣啾涞墓┑缧枨?，助力客户创造更大产品价值。
