中间继电器的作用、分类及接线方法

发布时间：2019-11-04 责任编辑：xueqi

【导读】中间继电器是一种继电?；ぴ?，他和时间继电器一样，其主要用于继电?；び胱远刂葡低持?，中间继电器和时间继电器及一些其他类型的继电器是有所区别的，它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。


中间继电器的作用：

1、隔离

控制系统的输出信号与负载端电气隔离；

2、转换

比如控制系统输出信号为DC24V，但负载使用AC220V供电，对于输入，可逆；

3、“放大”

控制器输出的信号的带负载的能力往往有限，在mA或者数A的级别，如果有需要更大电流的负载，只能通过中间继电器来转换。

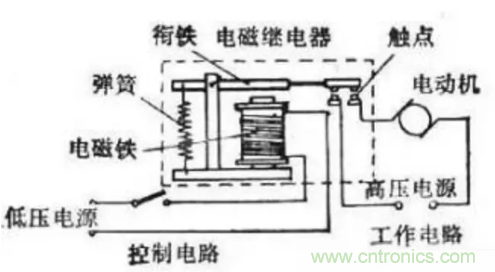

中间继电器的工作原理

中间继电器工作原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。

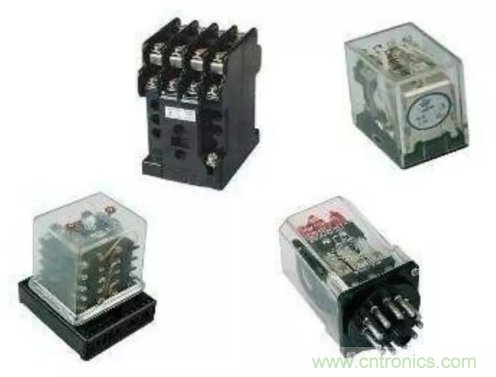

中间继电器的分类

1、电磁型中间继电器

当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

2、延时中间继电器

延时中间继电器分为通电延时（即上电延时）和断电延时两种，实际操作中也成为可调延时动作和可调延时返回；延时中间继电器带瞬动触点，延时范围一般为0.02-9.99S。

3、静态中间继电器

静态中间继电器，集成电路型，作为老式DZ-200系列电磁式中间继电器的替代产品，其稳定性，动作速度均优于老式电磁继电器；现多用于大型柜体的新建和改造项目中；其安装方式分为板前和板后两种形式，柜体开孔，则需采用板后安装的方式。

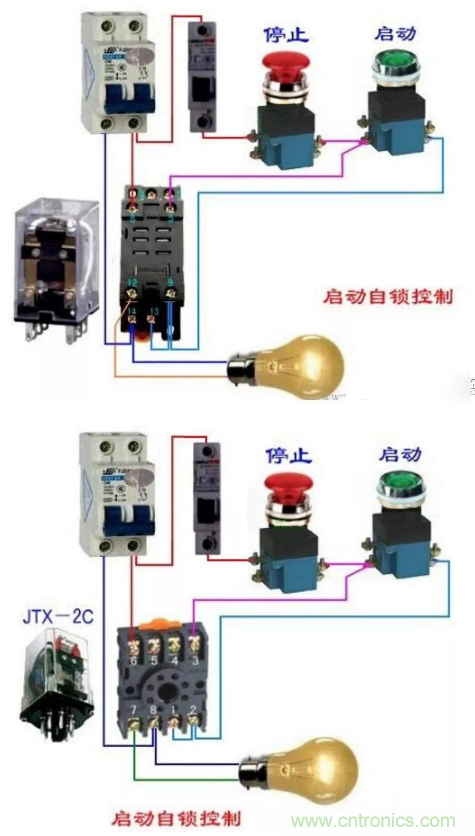

中间继电器型号众多，型号不同接线也不相同?！?/div>

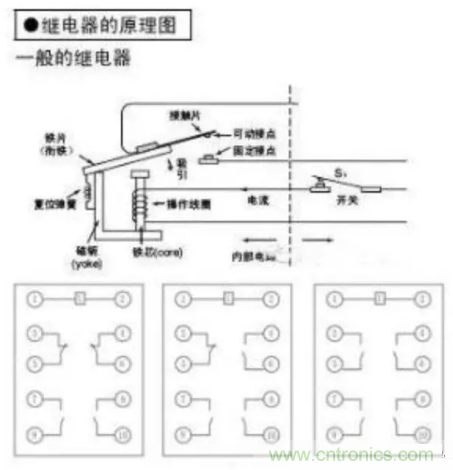

继电器（Relay）通俗来说就是用小电流控制大电流。由控制回路和负载回路组成在自动控制电路中，相当于自动开关。用于控制电路，?；さ缏?，转换电路。


继电器主要分为一般继电器和固态继电器。一般继电器把控制信号转换成机械式动作的电磁铁和开关电气的开关构成。而中间继电器是最基本的继电器。


中间继电器接线步骤教程

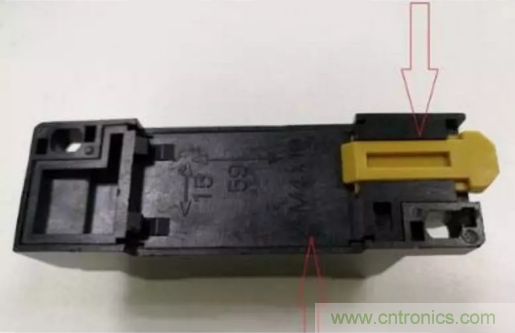

1、在没有万用表的情况下，我们要如何确认好继电器的供电线圈，这里有小技巧，在继电器底座上有指示，有箭头的方向就是控制方向，没有箭头的方向就是线圈方向；　　


2、还有一个技巧就是在弹簧卡位方向就是线圈供电！这样辨别后，我们开始通根据继电器规格要求的电压开始通电，判断正确就可以听到塔塔的吸合声，正负极接对里面的LED还会亮！

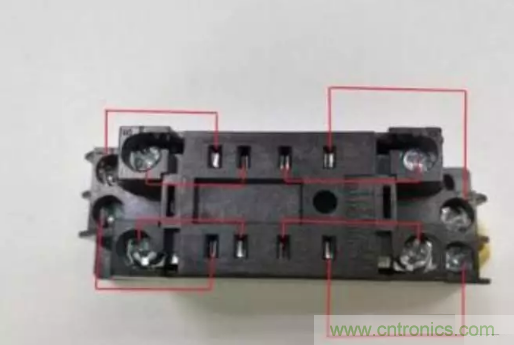

3、确认好线圈后，我们开始进行开关脚位分辨，如图所示！

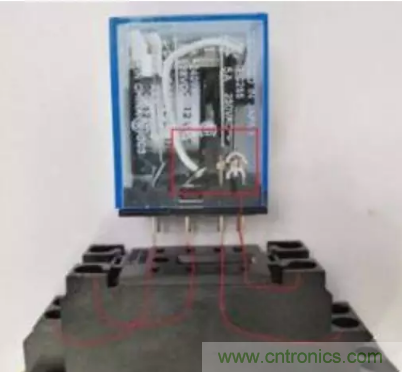

4、继电器对好脚位插上去，位置就如图所示！非常简单！　　

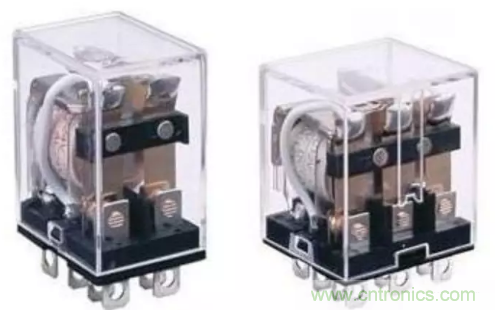

5、由于继电器是透明的，很容易就分辨出?？１眨　　?/div>


6、当线圈正负极接对，里面的LED就会亮，同时继电器吸合！
