三级配电、二级漏电?；は低臣鞍沧白⒁馐孪?/h2>

发布时间：2019-04-12 责任编辑：xueqi

【导读】以下将介绍三级配电二级漏保总体要求，总配电箱设置，分配电箱、开关箱设置，以及其他安装注意事项。施工现场配电系统应采用三级配电、二级漏电?；は低?。

1.三级配电二级漏保总体要求

★ 施工现场配电系统应采用三级配电、二级漏电?；は低常?/div>
★ 用电设备必须有各自专用的开关箱；
★ 漏电?；て鞑问ζヅ洳⒘槊艨煽?；
★ 总配电箱与开关箱应安装漏电?；て鞣峙涞缦溆肟叵洹⒖叵溆胗玫缟璞傅木嗬胗Ψ瞎娣兑?；

1

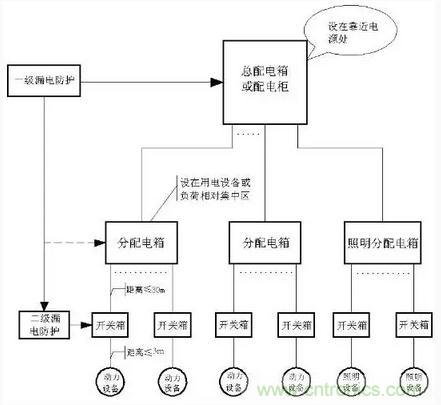

三级配电、二级漏电?；は低巢慰纪祭?/div>

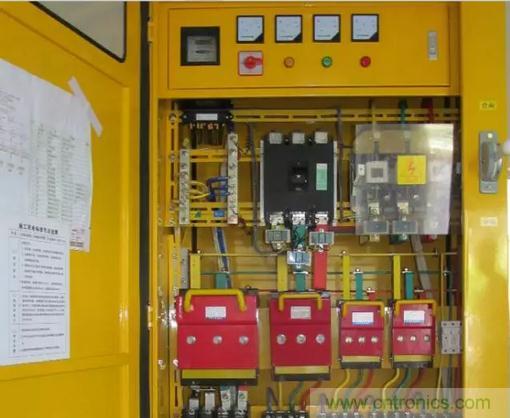

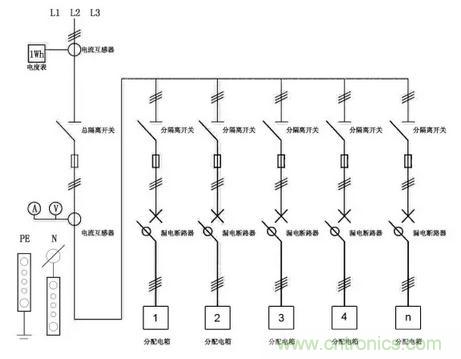

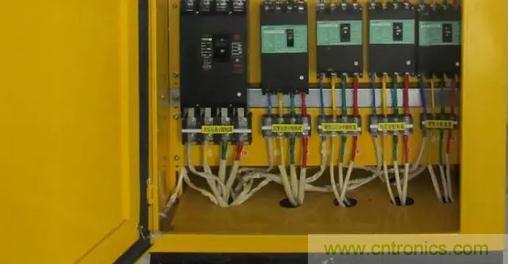

2.  总配电箱设置

★ 箱体结构、箱内电器设置及使用应符合规范要求。
★ 配电箱、开关箱电器可靠、完好，进出线整齐。




设置要求：
1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（JGJ46－2005第8.1.2条）
2、开关箱中漏电?；て鞯亩疃┑缍鞯缌鞑挥Υ笥?0mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电?；て饔Σ捎梅澜π筒?，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。（JGJ46－2005第8.2.10条）
3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。（JGJ46－20058.2.11）

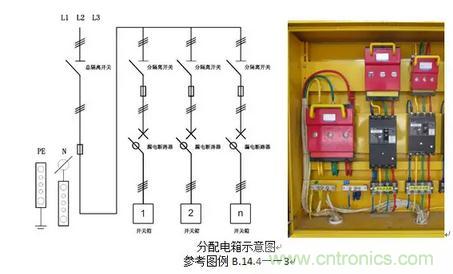

3.  分配电箱、开关箱设置

★ 箱体结构、箱内电器设置及使用应符合规范要求。
★ 配电箱、开关箱电器可靠、完好，进出线整齐。

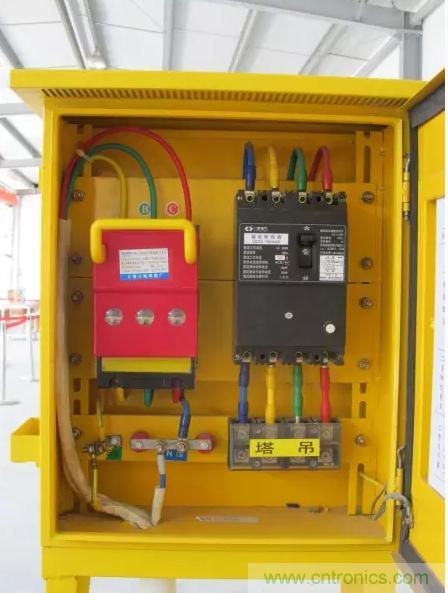

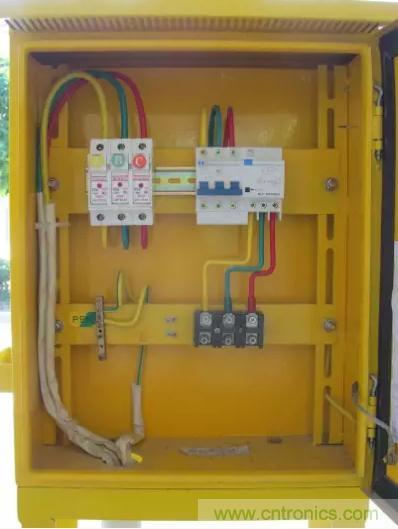

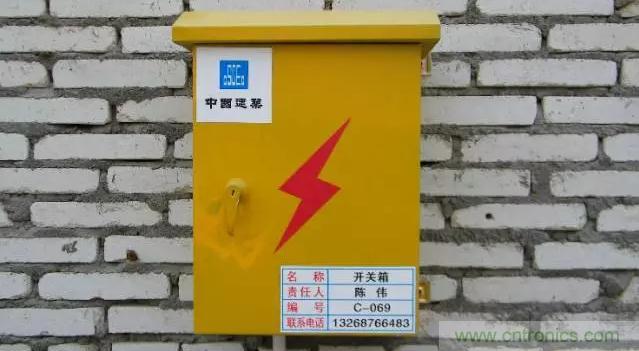

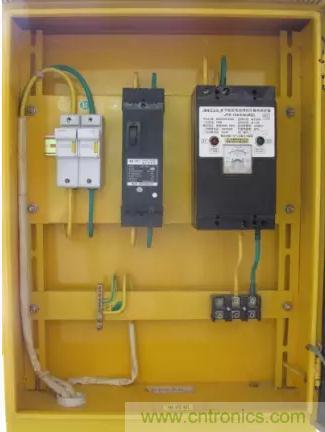

开关箱示意图

设置要求：
1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。（JGJ46－2005第8.1.7条）
2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）
3、配电箱、开关箱外形结构应能防雨、防尘。（JGJ46－2005第8.1.17条）
4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。（JGJ46－2005第8.2.1条）
5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电?；すδ?。（JGJ46－2005第8.2.2条）
6、当总路设置总漏电?；て魇保褂ψ吧枳芨衾肟?、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电?；て魍本弑付搪饭芈┑绫；すδ艿穆┑缍下菲魇?，可不设总断路器或总熔断器。（JGJ46－2005第8.2.2条）
7、当各分路设置分路漏电?；て魇?，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电?；て魇峭本弑付搪贰⒐?、漏电?；すδ艿穆┑缍下菲魇?，可不设分路断路器或分路熔断器。（JGJ46－2005第8.2.2条）
8、熔断器应选用具有可靠灭弧分断功能的产品。（JGJ46－2005第8.2.2条）
9、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。（JGJ46－2005第8.2.2条）
10、总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。装设电流互感器时，其二次回路必须与?；ち阆哂幸桓隽拥悖已辖峡缏?。（JGJ46－2005第8.2.3条）
11、分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。其设置和选择应符合前面总配电箱的要求（JGJ46－2005第8.2.4条）
12、开关箱必须装设隔离开关、断路器或熔断器，以及漏电?；て鳌＃↗GJ46－2005第8.2.5条）
13、配电箱、开关箱的电源进线端严禁采用插头和插座活动连接。（JGJ46－2005第8.2.15条）
14、对配电箱，开关箱进行定期检查、维修时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。（JGJ46－2005第8.3.4条）

4. 其他安装注意事项

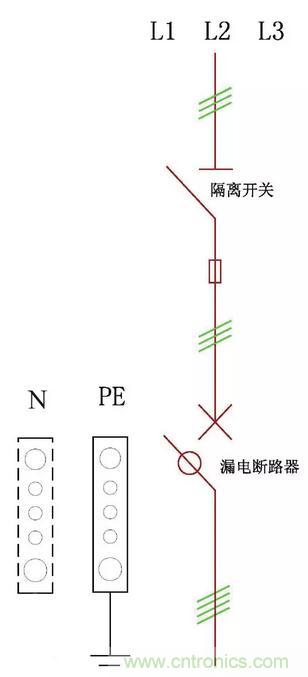

隔离开关箱设置要求：
隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。如采用分断时具有可见分断点的断路器，可不另设隔离开关。（JGJ46－2005第8.2.2条）

★ 配电箱必须分设工作零线零线端子板的设置及连接应符合规范要求。


设置要求：
配电箱的电器安装板上必须设N线端子和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电器连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。（JGJ46－2005第8.1.11条）

★ 箱体安装位置、高度及周边通道应符合规范要求。


设置要求：
1、配电箱、开关箱应装设在干燥通风及常温场所。（JGJ46－2005第8.1.5条）
2、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品；不得有灌木杂草。（JGJ46－2005第8.1.6条）

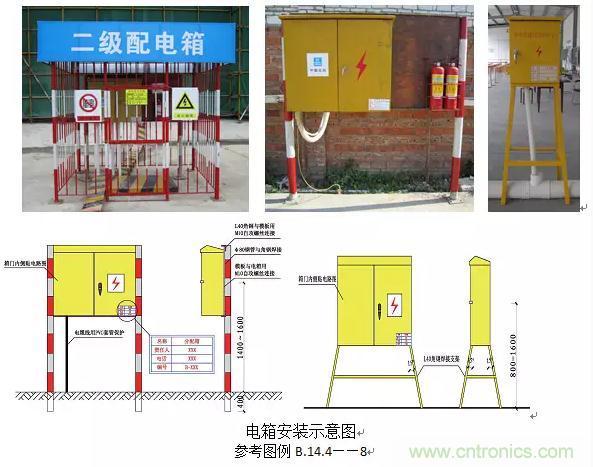

3、配电箱、开关箱应装设端正、牢固；固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m；移动式配电箱、开关箱应装设在坚固的支架上，其中心点与地面的垂直距离宜为0.8～1.6m。（JGJ46－2005第8.1.8条）

★ 箱体应设置系统接线图和分路标记；
★ 箱体应设有门、锁及防雨措施。


设置要求：
1、配电箱、开关箱应有名称、用途、分路标记及系统接线图。（JGJ46－2005第8.3.1条）
2、配电箱、开关箱箱门应配锁，并应由专人负责。（JGJ46－2005第8.3.2）
