41种电工常用接线方法，电机、变压器、接触器等（上）

发布时间：2019-03-01 责任编辑：xueqi

【导读】以下将介绍电机、变压器、接触器、晶闸管、自耦调压器等各种常用接线方法，总共41种，你想找的，这里都有，一起来看看吧。

01电动机接线

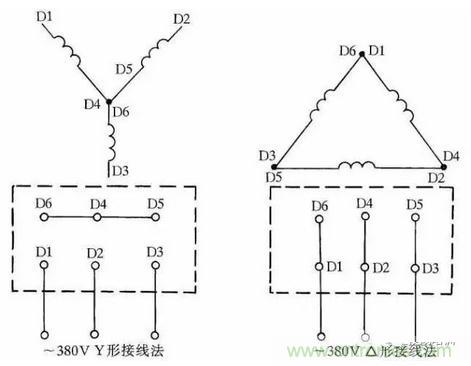

一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源?？刹渭?所示连接方法连接。

图1：三相交流电动机Y形和△形接线方法

02三相吹风机接线

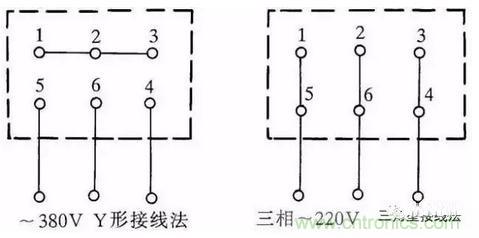

有部分三相吹风机有6个接线端子，接线方法如图2所示。采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。其他吹风机应按其铭牌上所标的接法连接。

图2：三相吹风机六个引出端子接线方法

03单相电容运转电动机接线

单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。因此在接线时，一定要看清铭牌上注明的接线方法。

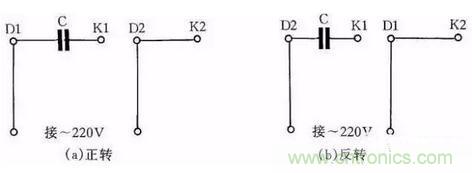

图247为IDD5032型单相电容运转电动机接线方法。其功率为60W，电容选用耐压500V、容量为4μF的产品。图3(a)为正转接线，图3(b)为反转接线。

图3：IDD5032型单相电容运转电动机接线方法

04单相电容运转电动机接线

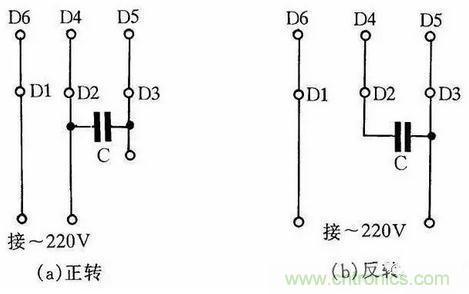

图4：JX07A-4型单相电容运转电动机接线方法

图4是JX07A-4型单相电容运转电动机接线方法。电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。它的转速为每分钟1400转。电容选用耐压400~500V、容量8μF的产品。图4(a)为正转接线，图4(b)为反转接线。

05单相吹风机接线

图5：单相吹风机四个引出端子接线方法

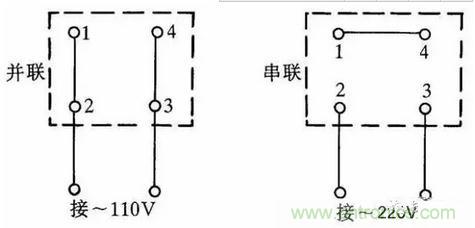

有的单相吹风机引出4个接线端子，接线方法如图5所示。采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

06 Y100LY系列电动机接线

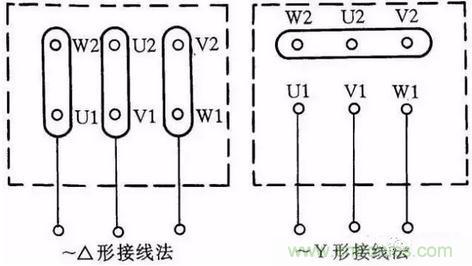

目前，Y系列电动机被广泛应用。Y系列电动机具有体积小、外形美观、节电等优点。它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。接线见图6。

图6：Y100LY系列电动机接线方法

07低压变压器短路?；は呗?/div>

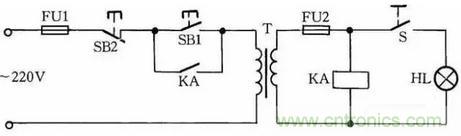

目前，机床的工作灯、行灯都采用低压变压器提供36V安全电压，由于灯具在使用中经常移动，极易发生短路故障，造成熔断器熔断甚至烧坏变压器。如果使用36V小型中间继电器或36V交流接触器做变压器的通断开关，可避免烧坏变压器。线路如图7所示。

图7：低压变压器短路保护线路

工作原理：闭合S后，按下按钮SB1，变压器得电输出36V低电压，使得继电器或交流接触器KA吸合。放松按钮SB1后，KA自锁触点使KA保持吸合，继续给变压器接通电源。如果变压器次级发生短路故障，继电器线圈电压为零，此时KA便失电释放，将变压器电源断开，?；け溲蛊鞑槐黄苹?。

08双速电动机2Y/2Y接线方法

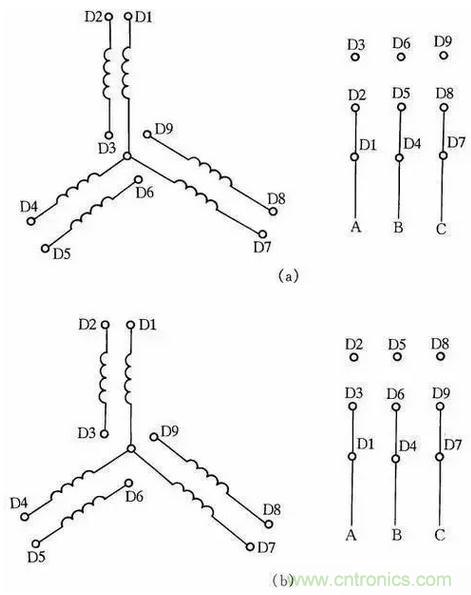

图8所示是2Y/2Y电动机双速定子线组的引出线接线方法。

按图8(a)连接是一种转速，按图8(b)连接得到另一种转速。

图8：双速电动机2Y/2Y接线方法

09直流电磁铁快速退磁线路

直流电磁铁停电后，因有剩磁存在，有时会造成不良后果。因此，必须设法消除剩磁。图9中，YA是直流电磁铁线圈，KM是控制YA启停的接触器。KM吸合时，YA通电励磁；KM复位时，YA断直流电，并进行快速退磁。

快速退磁的工作原理是：直流电磁铁断电后，交流电源通过桥式整流器和YA向电容C充电，随着电容C两端电压的不断升高，充电电流越来越小，而通过YA的电流又是交变的，从而使电磁铁快速退磁。电容C的容量要根据电磁铁的实际情况现场试验决定。R为放电电阻。

图9：直流电磁铁快速退磁线路

10防止制动电磁铁延时释放线路

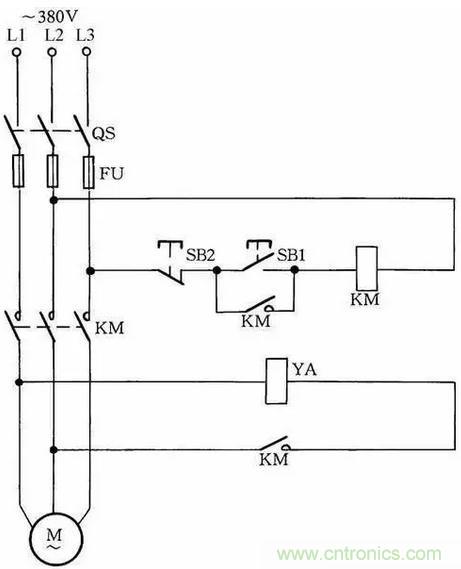

采用交流电磁铁制动的三相异步电动机有时会因制动电磁铁延时释放，造成制动失灵。造成电磁铁延时释放的原因是接触器的主回路电源虽被切断，但电动机由于剩磁存在，定子绕组产生感应电动势加在交流电磁铁上，使电磁铁不会立即释放。解决方法很简单，只要在交流电磁铁线圈上串入一个交流接触器常开触点，使得断开电动机电源的同时断开电磁铁与电动机绕组线圈，即可使电磁铁立即释放。线路参见图10。

线路中YA为制动电磁铁，在通电后，制动解除；在断电后，YA立即制动。

图10：防止制动电磁铁延时释放线路

11他励直流电动机失磁?；は呗?/div>

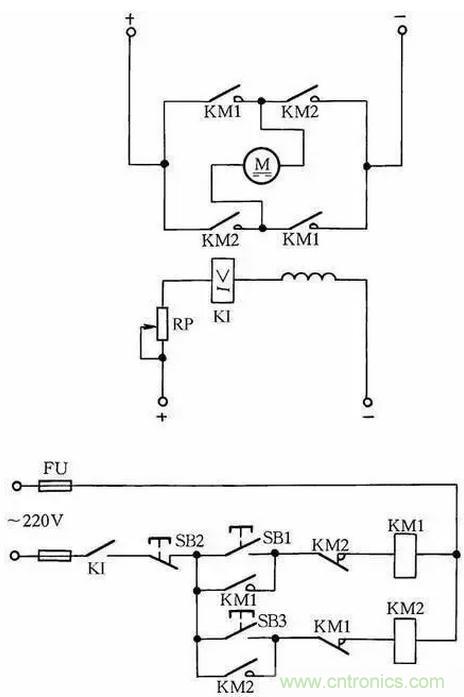

他励直流电动机励磁电路如果断开，会引起电动机超速，产生严重不良后果，因此需要进行失磁?；?。

在励磁电路内，串联一个欠电流继电器KI，其常开触点接在控制电路中。当励磁电流消失或减小到设定值时，KI释放，KI?？サ愣峡?，切断电动机电枢电源，使电动机停转，从而避免超速现象发生，见图11。

图11：他励直流电动机失磁?；は呗?/div>

12缺辅助触点的交流接触器应急接线

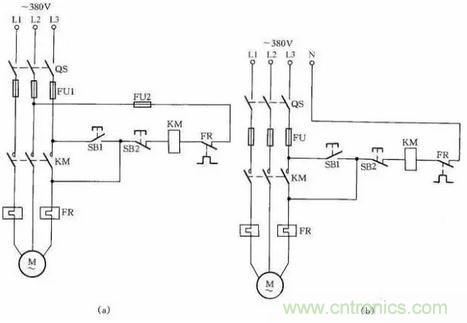

当交流接触器的辅助触点损坏无法修复而又急需使用时，采用图12中所示的接线方法，可满足应急使用要求。按下SB1，交流接触器KM吸合。放松按钮SB1后，KM的触点兼作自锁触点，使接触器自锁，因此KM仍保持吸合。

图中SB2为停止按钮，在停止时，按动SB2的时间要长一点。否则，手松开按钮后，接触器又吸合，使电动机继续运行。这是因为电源电压虽被切断，但由于惯性的作用，电动机转子仍然转动，其定子绕组会产生感应电动势，一旦停止按钮很快复位，感应电动势直接加在接触器线圈上，使其再次吸合，电动机继续运转。

接触器线圈电压为380V时，可按图12(a)所示接线；接触器线圈电压为220V时，可按图12(b)接线。图12(a)的接线还有缺陷，即在电动机停转时，其引出线及电动机带电，使维修不大安全。因此，这种线路只能在应急时采用，并在维修电动机时，应断开控制电动机的总电源开关QS，这一点应特别注意。

图12：缺辅助触点的交流接触器应急接线

13加密的电动机控制线路

图13：加密的电动机控制线路

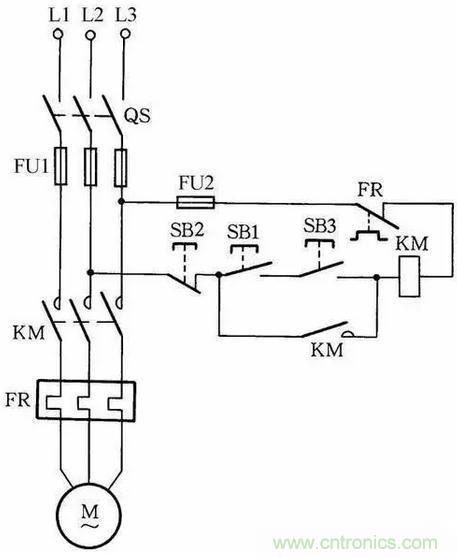

为防止误操作电气设备，并防止非操作人员启动某些设备开关按钮，可采用加密的电动机控制线路，如图13所示。操作时，首先按下SB1按钮，确认无误后，再同时按下加密按钮SB3，这样控制回路才能接通，KM线圈才能吸合，电动机M才能转动起来。而非操作人员不知其中加密按钮(加密按钮装在隐蔽处)，故不能操作此设备开关。

14交流接触器低电压启动线路

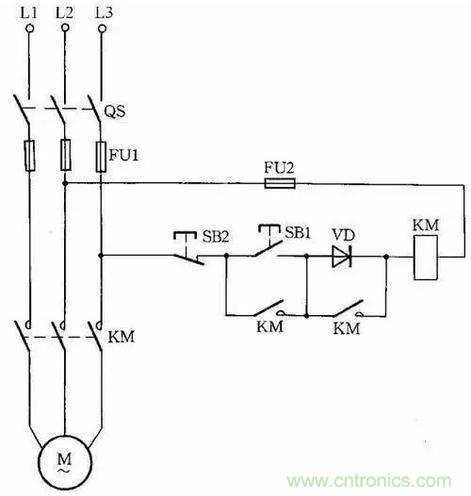

当供电电压在交流接触器吸引线圈额定电压的85%以下时，启动接触器衔铁将跳动不止，不能可靠吸合，在交流接触器的控制回路中串联一只整流管，改为直流启动交流运行，就可以避免上述问题。交流接触器低电压启动线路如图14所示。按下按钮SB1，经二极管VD半波整流的直流电压加在交流接触器KM线圈上，KM吸合。其辅助触点将二极管VD短接，交流接触器投入交流运行。

图14：交流接触器低电压启动线路

因为启动电流较大，所以这种线路只适用于操作不频繁的场合。线路中，VD应选用耐压大于700V的二极管，电流要根据交流接触器线圈电流而定。

15 HF-4-81系列发电机控制线路

图15：HF-4-81系列发电机控制线路

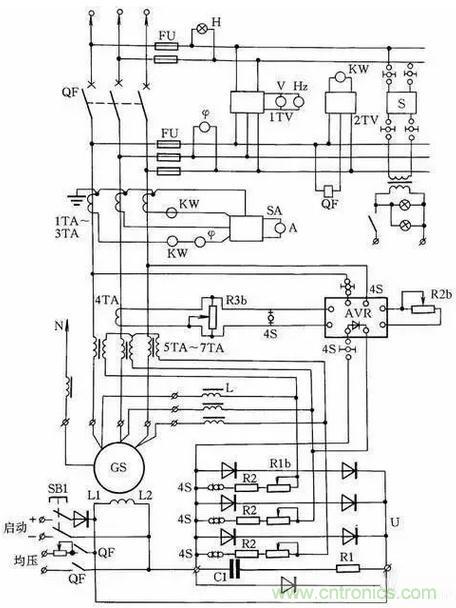

HF-4-81系列发电机控制线路如图15所示，它与T2XV系列小型三相同步发电机配套。同步发电机的励磁系统采用电复合相复励调压。发电机端电压经线性电抗器L移相，然后与发电机负荷电路中的电流互感器5TA~7TA二次电压合成，经三相桥式整流器整流后，供发电机GS励磁自动调压。

16单相电容电动机线路

单相电容电动机启动转矩大，启动电流小，功率因数高，广泛应用于家用电器中，如电风扇、洗衣机。为了便于维修安装，现介绍这种电动机常用的接线方法。

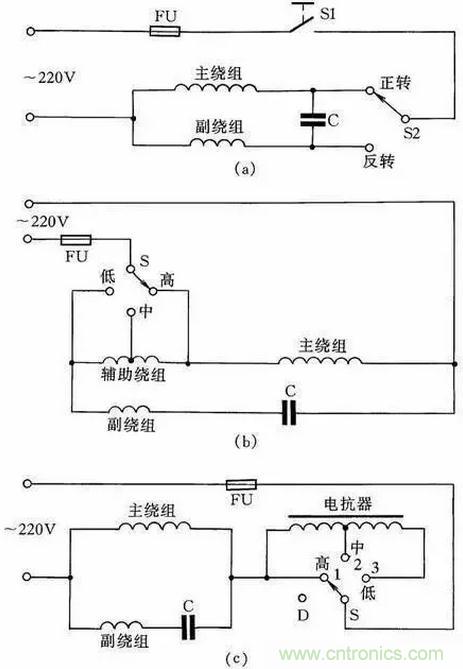

图16(a)为可逆控制线路，操纵开关S2，可改变电动机的转向，该线路一般用于家用洗衣机上。

图16(b)为带辅助绕组的接线线路，拨动开关S，可改变辅助绕组的抽头，即改变主绕组的实际承受电压，从而改变电动机的转速，此接线方法常用于电风扇上。

图16(c)为带电抗器调速的电容电动机接线线路。由于电抗器绕组(其在线路中起到降压作用)的串入，调节电抗器绕组的串入量，即可改变转速。这种方法目前广泛应用在家用电风扇线路中。在启动电动机时一般先拨到“1”挡上，即为高挡，这时电抗器不接入线路，使电动机在全压下启动，然后再拨“2”挡或任何挡来调节电动机转速。

图16：单相电容电动机线路

17混凝土搅拌机线路

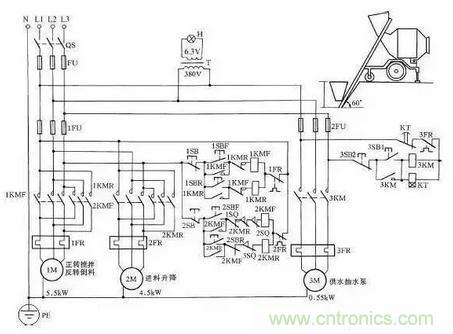

锥型JZ350型搅拌机线路如图17所示，工作原理是当把水泥、砂子、石子配好料后，操作人员按下按钮2SBF后，2KMF接触器线圈得电吸合，使上料卷扬电动机2M正转，料斗送料起升。当升到一定高度后，料斗挡铁碰撞行程开关1SQ和2SQ，使2KMF断电释放。

这时料斗已升到预定位置，把料自动倒到搅拌机内，并自动停止上升。此时操作人员按下下降按钮2SBR时，卷扬系统带动料斗下降，待下降到其料口与地面平齐时，挡铁碰撞行程开关3SQ，使2KMR接触器断电释放，自动停止下降，为下次上料做好准备，这时搅拌机料已备好，操作人员再按下3SB1，3KM接触器得电吸合，使供水抽水泵电动机3M运转，向搅拌机内供水，与此同时，时间继电器KT得电工作，待供水与原料成比例后(供水时间由KT时间继电器调整确定，根据原料与水的配比确定)，KT动作延时结束，从而使3KM自动释放，供水停止。

加水完毕即可实施搅拌。按下1SBF正转按钮，1KMF得电吸合，1M正转搅拌，搅拌完毕后按下1SB停止按钮即可停止。出料时，按下1SBR按钮，1M反转即可把混凝土泥浆自动搅拌出来。然后按下1SB，接触器1KMR断电释放，1M停转，出料停止。

17
图17：混凝土搅拌机线路

18自制实用的绝缘检测器

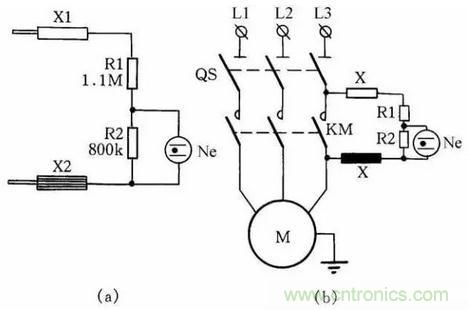

图18所示是自制的绝缘检测器线路，它既可用作线路绝缘监视，又可代替兆欧表检查电机、测电器的绝缘电阻。当合上隔离开关QS，在相电压作用下，整个绕组和接地外壳之间的泄漏电流流过绝缘层和电阻R1、R2。

如果绝缘电阻合乎标准(即绝缘电阻值大于0．5MΩ)，则泄漏电流很小时，在R2上的电压降小于氖泡的点燃电压，Ne不亮；当任意两相或三相同时对机壳的绝缘电阻降低时，泄漏电流大增，使氖泡Ne点燃，从而可判定绝缘不合格。

图18：自制实用的绝缘检测器

19三相异步电动机改为单相运行线路

如果只有单相电源和三相异步电动机供使用，可采用并联电容的方法使三相异步电动机改为单相运行。

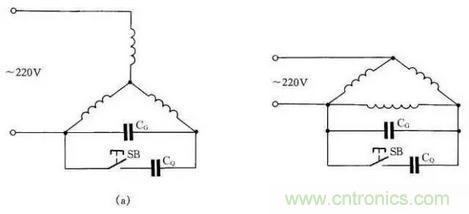

如图19所示：图(a)为Y形接法电动机连接方法，图(b)为△形接法电动机连接方法。为了提高启动转矩，将启动电容CQ在启动时接入线路中，在启动完毕后退出。

工作电容CG容量的计算公式

CG=1950I/Ucosφ(μF)

式中：I为电动机额定电流；U为单相电源电压；cosφ为电动机的功率因数。当计算出工作电容后，启动电容选用工作电容的1~4倍。

图19：三相异步电动机改为单相运行线路

20热继电器校验台

热继电器在长期通电过程中易出现热老化现象，使其动作特性改变。要保持特性的一致性和稳定性，一个最重要的措施就是对热继电器进行定期校验。

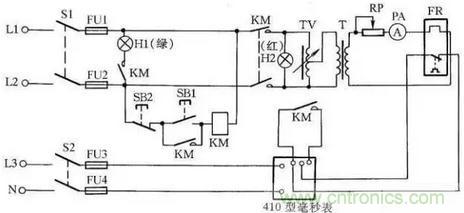

热继电器校验台如图20所示，它主要由调压器TV、降压变压器T、电位器RP、410型毫秒表等元件组成。

三相双金属片(热继电器FR)应串联起来，接入试验回路。校验前，先检查热继电器的刻度电流与电动机的额定电流是否相符。然后给热继电器通以1．05IN(额定电流，通过调整RP实现)电流，检查其同步性，即三相双金属片是否同时接触。如不同步，则用平口钳钳住双金属片与支架点焊处，来调整同步性。

同步性调好后，首先做启动试验，给热继电器FR通以6IN的电流，它在5s内不应动作；其次做运行试验，给FR通以1.05IN电流，使热继电器加热到稳定热态，过30min后，慢慢地调节RP，使FR动作，再稍往回旋一点，使FR触点断开；再将试验电流提高到1．2IN，此时FR应在20min内动作。这样，热继电器的整定校验方告结束。

调整校验时应注意以下两点：①不允许用钳子钳弯双金属片，以免影响?；さ奈榷?；②校验连接导线应有足够的截面积，以免影响动作时间。

图20：热继电器校验台
?
