【导读】铜是电路板（PCB）表面上的常见导电金属层。 在估算PCB表面铜的电阻值之前，需要注意铜的电阻值会随着温度的变化而变化。那么，如何快速估算PCB表面铜导线电阻值呢？可以利用以下公式。
当计算一般导体电阻值R时，可以使用以下公式。
?：导体长度[mm]
w：导体宽度[mm]
t：导体厚度[μm]
ρ：导体的电阻系数[μΩcm]
铜的电阻系数在25°C， ρ（@ 25°C）= ~1.72μΩcm

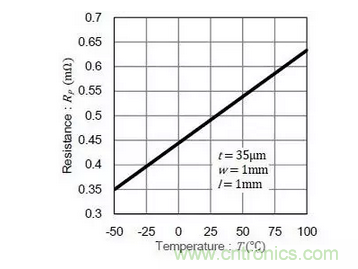

此外，如果知道每单位面积铜的电阻值Rp在不同温度下的变化（如下图资料所示），可以使用以下公式估算整个铜的电阻值R。注意下图铜的尺寸是：厚度（t）35μm，宽度（w）1mm，长度（?）1mm。
Rp：每单位面积的电阻值
? ：铜的长度[mm]
w ：铜的宽度[mm]
t : 铜的厚度[μm]
如果铜的尺寸是宽度3mm,厚度35μm和长度50mm时，该铜的电阻值R在25°C是
因此，当3A电流在25°C时流通PCB表面上铜时，电压降约24.5mV。然而，温度上升至100℃时，电阻值增加29％，电压降变为31.6mV。
原创： Digi-Key
