压敏电阻在电路中的作用分析

发布时间：2019-01-08 责任编辑：xueqi

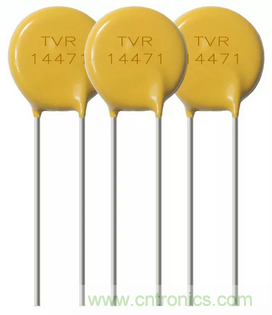

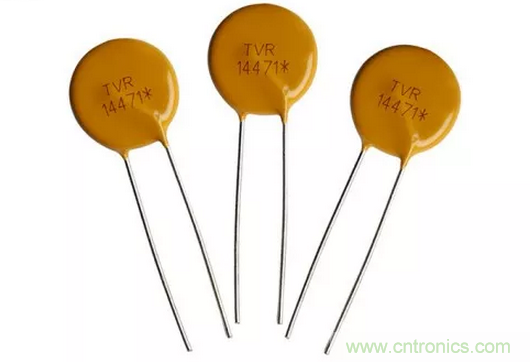

【导读】压敏电阻是一种拥有非线性伏安特性地电子元器件，在电路中起到防雷、抗浪涌等作用，是我们生活中不可或缺的一款敏感元件，那么压敏电阻在电路中的应用具体都有哪些呢？


①防止操作过电压防护电路

操作过电压是电路工作状态突然变化时，电磁能量急剧转化，快速释放时产生的一种过电压，防止这种过电压可以用压敏电阻器?；じ髦值缭瓷璞?、电机等。

②电路输入过压?；?/div>

大气过电压由于雷击引起，大多数属于感应性过电压，雷击对输电线路放电产生的过电压，这种过电压的电压值很高，可达100～10000V，造成的危害极大。因此对于必须对电气设备采取措施防止大气过电压。可以采用压敏电阻器。一般采用与设备并联。如果电气设备要求残压很低时，可以采用多级防护。

③半导体器件的过压?；?/div>

为了防止半导体器件工作时由于某些原因产生过电压时被烧毁，常用压敏电阻加以?；?，在晶体管发射极和集电极之间，或者在变压器的一次连接压敏电阻，能有效地保护过电压对晶体管的损伤。在正常状态下，压敏电阻呈高阻态，只有很想的漏电流，而当承受过电压时，压敏电阻迅速变成低阻状态，过电压能量以放电电流的形式被压敏电阻吸收，浪涌电压消失以后，当电路或元件承受正常电压时，压敏电阻又恢复到高阻状体。对于二极管和晶闸管来说，一般将压敏电阻和这些半导体元件并联或者于电源并联，而且应满足两个要求：一是重复动作的方向电压要大与压敏电阻的残压，二是非重复动作的反向电压也要大于压敏电阻的残压。

④接触器、继电器防护器

当切断含有接触器，继电器等感性负载的的电路时，其过电压可以超过电源电压的数倍，过电压造成接点间电弧和火花放电，烧损触头，缩短设备寿命。由于压敏电阻在高电位的分流作用，从而保护了触点。压敏电阻和线圈并联时，触点间的过电压等于电源电压与压敏电阻残压之和，压敏电阻吸收的能量为线圈存储的能量，压敏电阻与触点串联时，触点的过电压等于压敏电阻的残压，压敏电阻吸收的能量为线圈存储能量的1.2倍。


以上便是压敏电阻在电路中起到的一些应用了。
?
