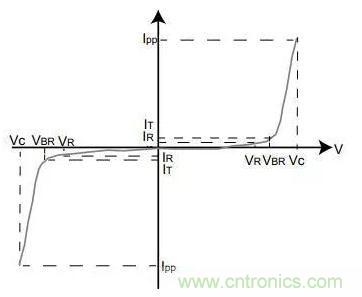

图1：TVS钳位电压特性

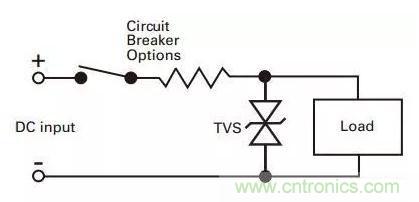

在实际的电路中，如图2所示，在DC input的时候，有时由于供电环境的变化会带来一些瞬时脉冲。而要消除瞬时脉冲对器件损害的最好办法，就是将瞬时电流从敏感器件引到地,一般具体做法是将TVS在线路板上与被?；は呗凡⒘?。这样，当瞬时电压超过电路正常工作电压后，TVS将发生雪崩击穿，从而提供给瞬时电流一个超低阻抗的通路，其结果是瞬时电流通过TVS被短路到GND，从而避开被?；て骷?，并且在电压恢复正常值之前使被?；せ芈芬恢北３纸刂沟缪?。而当瞬时脉冲结束以后，TVS二极管再自动恢复至高阻状态，整个回路又回到正常电压状态。



图2：典型的电路拓扑



本文主要讲述通过在热插拔电路保护和汽车电源线?；ぶ械湫陀τ玫缏返氖道?，详细探讨如何正确应用TVS管SMBJ5.0CA和如何使其应用效果达到最佳。SMBJ5.0CA具有15KV空气放电和30KV接触放电的ESD防护等级，小于1ps的响应速率、600w的10/1000us、duty小于0.01%的尖峰能量浪涌能量容量，并且反向工作电压为5V，65A下的钳位电压为9V，这些主要的电气特性使其非常适合在接口保护中。

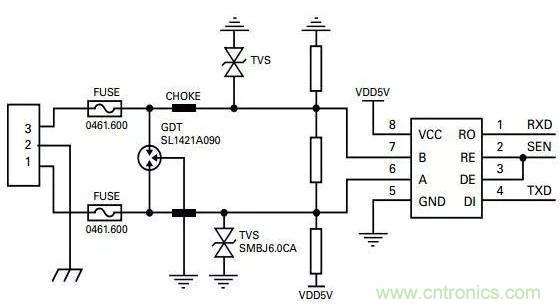

在智能仪表行业里一般采用RS-485通讯。下图所示为RS-485通讯接口的典型应用。在?；S-485接口不被静电或者浪涌损坏通常用SMBJ5.0CA来做接口?；と缦峦?所示，当静电或者浪涌电压高于5V时，SMBJ5.0CA会开始动作，将电压钳位在很低的位置，如果电流超过了峰值电流IPP话，最终电压会被钳位在9V左右，从而保护了后一级的器件不被损坏。
