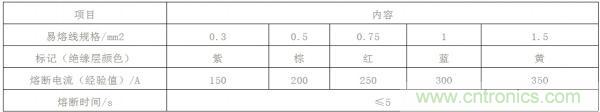

关于导线截面积的计算，也有一些专家总结出一些经验公式：



I＝P／UsA＝IρL／Ud



式中：I——电流；P——功率；Us——系统电压；A——导线截面积；Ud——允许最大电压降损失；ρ——铜电阻率；L——导线长度。



或按下面经验公式：



I＝A×10＋8／2



允许流通电流与导线截面积关系经验理论值（比按上面公式计算值偏大）如表3所示。



表3 允许流通电流与导线截面积关系经验值







汽车线束过孔时一般运用橡胶件进行过渡，以起到耐磨、防水、密封等作用。主要分布在以下部位：发动机与驾驶室接口处、前舱与驾驶室接口处（左右共2处）、四门（或有后背门）与车厢接口处、油箱进口处。



常用的材质一般为天然橡胶、氯丁胶、硅橡胶、三元乙丙等。



天然橡胶的特性：具有良好的弹性和机械强度，有优异的耐曲挠性，有较高的撕裂强度和良好的耐寒性。缺点：耐老化性不大好，不耐油和臭氧，易燃。



氯丁胶的特性：耐臭氧、耐热老化、耐油等性能较好，具有难燃性和自熄性；但耐低温性不好。



硅橡胶的特性：耐热性、耐寒性和耐侯性较好；缺点是不耐油。三元乙丙的特性：耐侯性、耐臭氧、耐热、耐腐蚀性、耐酸碱等性能都较好，而且拥有高强度和高伸缩率；缺点：粘接性较差，且弹性没天然橡胶好，耐油性差。



比较而言，三元乙丙的综合性能较好，所以现在汽车线束用橡胶件一般选用三元乙丙材料。





（一）线束包扎设计



线束外包扎起到耐磨、阻燃、防腐蚀、防止干扰、降低噪声、美化外观的作用，一般根据工作环境和空间大小制定以下包扎设计方案。



发动机线束工作环境恶劣，因此全用高阻燃性、防水、机械强度高的波纹管包扎。



前舱线工作环境也相对较差，大部分枝干也用阻燃性好的波纹管包扎，部分分支用PVC管包扎。



仪表线工作空间较小，环境相对较好，可用胶带全缠或花缠。



门线和顶篷线工作空间较小，可用胶带全缠，部分枝干可用工业塑料布包扎；较细的顶篷线可直接用海绵胶带粘在车身上。



底盘线因与车体接触部位较多，因此用波纹管包扎防止线束磨损。



（二）包扎用原材料的性能分析



1．波纹管



波纹管在线束包扎中一般占到60％左右，甚至更多。主要的特点就是耐磨性较好，在高温区耐高温性、阻燃性、耐热性都很好。波纹管的耐温在－40－150℃间。它的材质一般分PP和PA2种。PA材质在阻燃、耐磨方面优于PP材质；但PP材质在抗弯曲疲劳性方面强于PA材质。



2．PVC管



PVC管的功用和波纹管差不多。PVC管柔软性和抗弯曲变形性较好，而且PVC管一般为闭口，所以PVC管主要用于线束拐弯的分支处，以便使导线圆滑过渡。PVC管的耐热温度不高，一般在80℃以下。



3．胶带



胶带在线束中起到捆扎、耐磨、绝缘、阻燃、降噪、作标记等作用，在包扎材料中一般占到30％左右。线束用胶带一般分PVC胶带、气绒布胶带和布基胶带3种。PVC胶带耐磨性、阻燃性较好；耐温在80℃左右，降噪性不好，价格较便宜。绒布胶带和布基胶带材料为PET。绒布胶带的包扎性和降噪性最好，耐温在105℃左右；布基胶带的耐磨性最好，耐温最高150℃左右。绒布胶带和布基胶带共有的缺点是阻燃性不好，价格昂贵。



（三）线束固定设计



中央电器盒一般用钢板条、螺栓等固定，或用电器盒本身设计的固定结构直接安装在车身上。



各条线束一般用塑料扎带、扣钩等固定在车身孔内。车身孔大多为圆孔或椭圆孔，一般直径为5mm、6mm、7mm不等。



各条线束间对接的护套一般用护套支架集体固定起来，并安装在车身上。
