ESD器件在?；さ缏分械氖笥τ?/h2>

发布时间：2016-11-24 责任编辑：wenwei

【导读】USB、SD卡、MMC卡、DVI/HDMI、CAN等接口，因为用户使用中经常性热插拔，板上的芯片非常容易受静电影响。这样对于接口就要加上?；て骷乐顾鸹敌酒＝酉吕?，我们一起来看看ESD器件在?；さ缏分械挠τ冒?！

USB1.1、USB2.0、SD卡、MMC卡等接口，因为用户使用中经常性热插拔，板上的芯片非常容易受静电影响。这种应用场合不能使用普通的稳压管等信道进行?；?，因为稳压管的反应速率太慢、且容性负载较大，会影响信道上的数据通信。NXP特提供以下方案供客户参考。

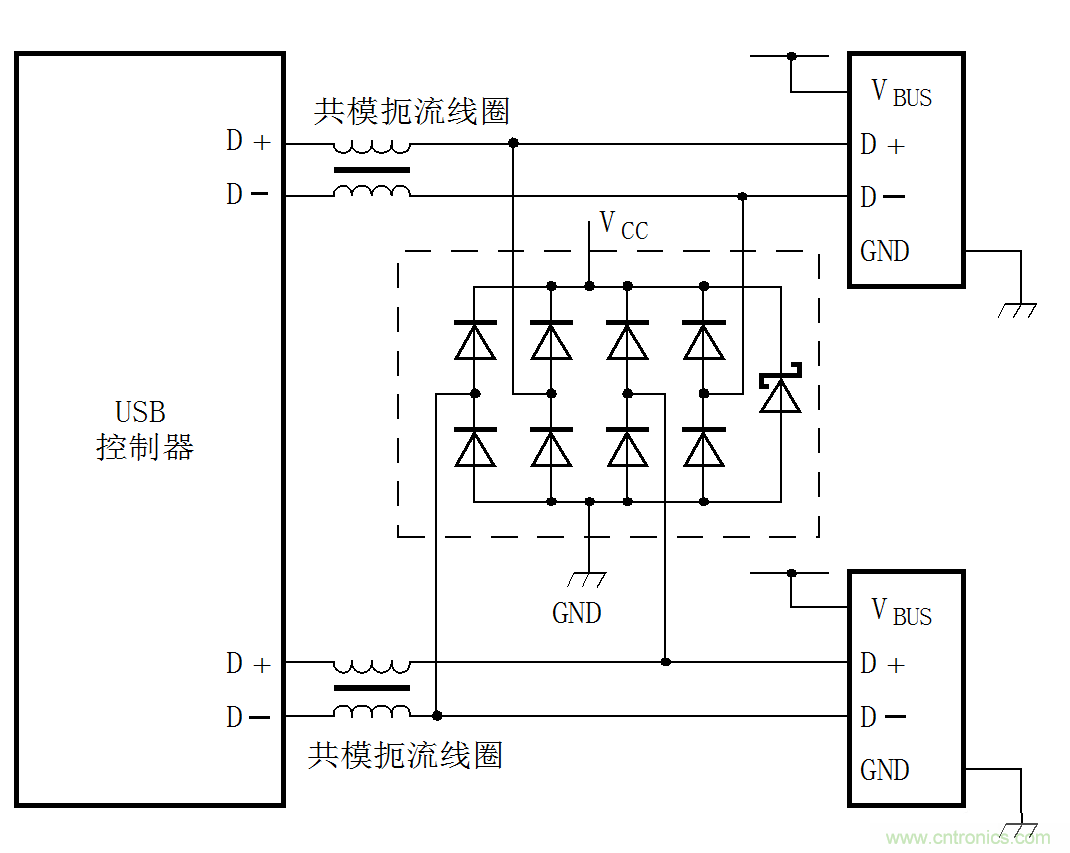

一、USB2.0的?；ぃ≒RTR5V0U4D用于双路USB）

下图为PRTR5V0U4D在双路USB应用中的连接示意图。

ESD器件在保护电路中的十大应用　　
PRTR5V0U4D在双路USB中的应用

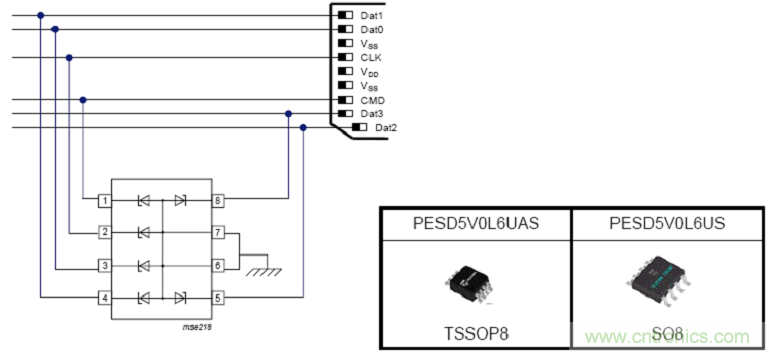

二、SD卡的?；?/strong>

下图为PESD5V0L6AS / PESD5V0L6US 在SD卡?；さ缏分械牧邮疽馔?。

ESD器件在?；さ缏分械氖笥τ? width=
ESD器件在SD卡?；さ缏分械挠τ?

下图为PESD3V3L4Ux / PESD5V0V4Ux 在SD卡保护电路中的连接示意图。

ESD器件在?；さ缏分械氖笥τ? width=
ESD器件在SD卡保护电路中的应用2

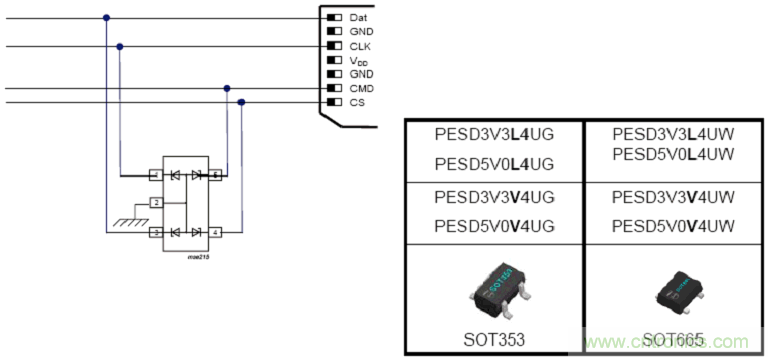

三、MMC多媒体卡的?；?/strong>

下图为PESD3V3L4Ux / PESD5V0L4Ux / PESD3V3V4Ux / PESD5V0V4Ux 在MMC多媒体卡?；さ缏分械牧邮疽馔?。

ESD器件在?；さ缏分械氖笥τ? width=
PESD器件在MMC多媒体卡?；さ缏分械挠τ?/div>

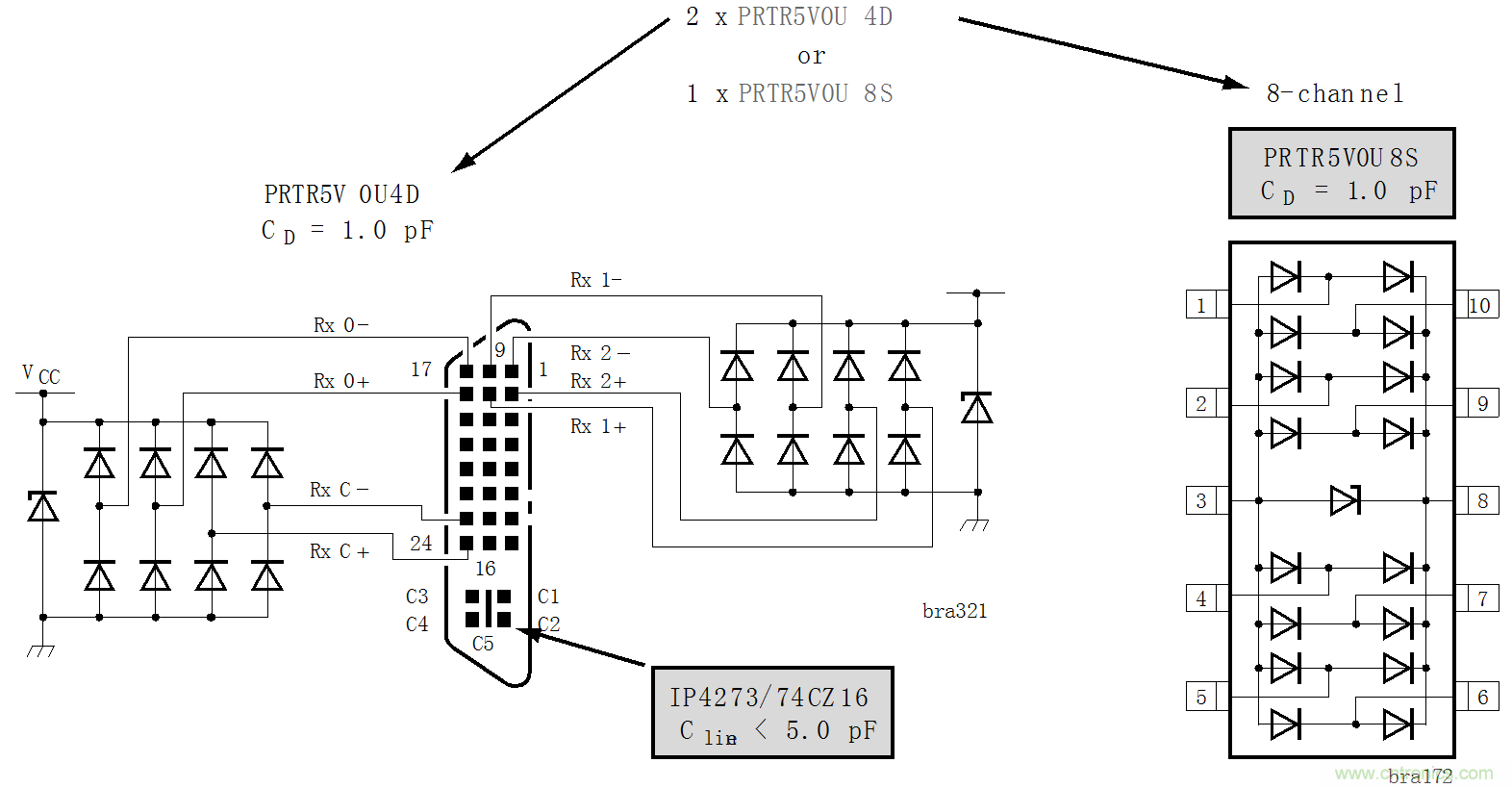

四、DVI/HDMI的保护

DVI和HDMI接口已常用于数字视频与音频和显示平板的连接。由于高频信号（最高达1.6GHz）的处理要求这些数据线配置极低的线路电容。Philips提供了独特的1pF的线路电容?；て骷?。性能继续维持8 kV的可接触的IEC61000-4-2标准。下图为NXP ESD器件在DVI / HDMI接口保护电路中的连接示意图。

ESD器件在?；さ缏分械氖笥τ? width=　　
NXP ESD器件在DVI / HDMI接口?；さ缏分械挠τ?/div>
五、独立Audio/Video的?；?/strong>

下图为PRTR5V0U4D / PESD5V0L4Ux在独立Audio/Video接口?；さ缏分械牧邮疽馔肌?br />
ESD器件在?；さ缏分械氖笥τ? width=
ESD保护器件在独立Audio/Video接口?；さ缏分械挠τ?/div>

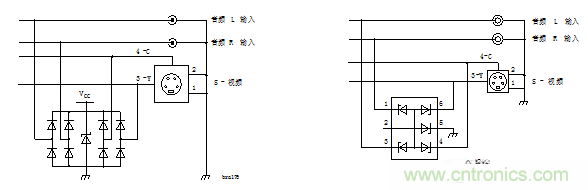

六、S-Video/Audio的?；?/strong>

下图为PRTR5V0U4D / PESD5V0L5Ux在S-Audio/Video接口?；さ缏分械牧邮疽馔?。

ESD器件在?；さ缏分械氖笥τ? width=
ESD?；て骷诙懒udio/Video接口?；さ缏分械挠τ?/div>

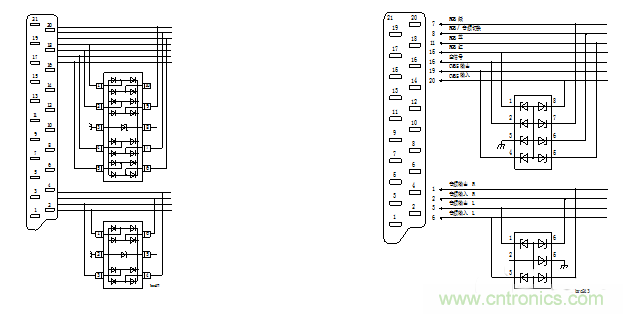

七、SCART接头的?；?/strong>

SCART接口在电视机到录像机，机顶盒，DVD录像机和人造卫星接收器的连接中得到了广泛的应用。由于这些应用中使用了敏感的IC器件，ESD?；は缘梅浅Ｖ匾Ｓ绕涫鞘悠岛鸵羝敌藕畔?。NXP推荐以下器件供客户参考PESD5V0L5Ux / PESD5V0L7Bx。

ESD器件在保护电路中的十大应用
ESD?；て骷赟CART接口?；さ缏分械挠τ?/div>

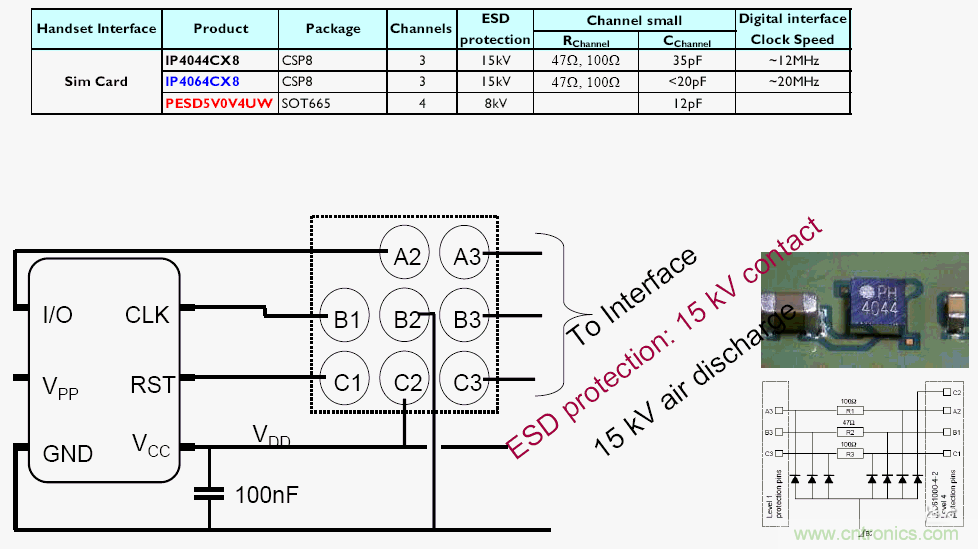

八、IP芯片在SIM卡?；ぶ械挠τ?/strong>

下图为IP系列ESD保护器件在SIM卡?；さ缏分械牧邮疽馔肌?br />
ESD器件在?；さ缏分械氖笥τ? width=
IP 系列器件在SIM卡?；さ缏分械挠τ?/div>

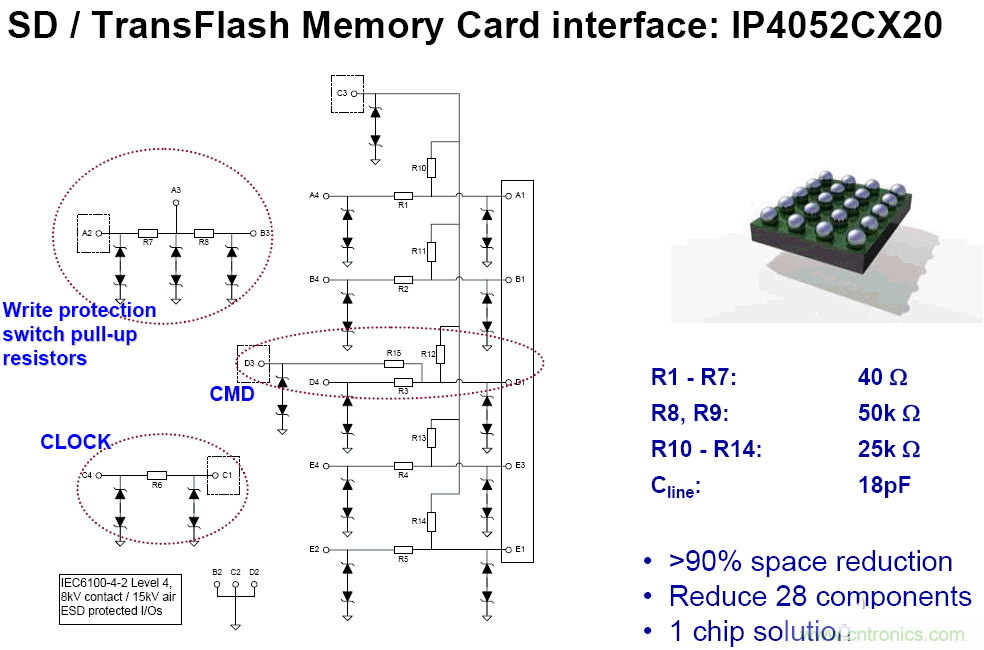

九、IP芯片在SD /MMC多媒体卡?；ぶ械挠τ?/strong>

下图为IP系列ESD?；て骷赟D/MMC多媒体卡?；さ缏分械挠τ檬疽馔?。

ESD器件在?；さ缏分械氖笥τ? width=
IP系列器件在SD/MMC多媒体卡?；さ缏分械挠τ?/div>

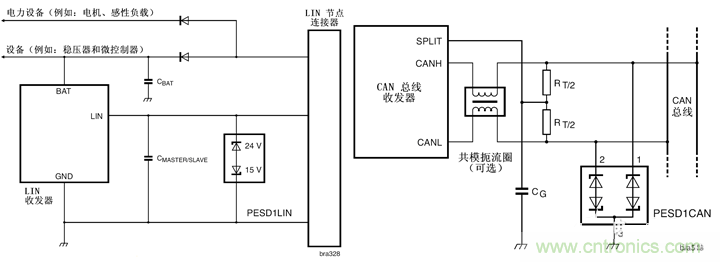

十、汽车CAN和LIN总线的?；?/strong>

CAN总线、LIN总线初期主要应用于汽车电子中，目前两种总线已经广泛应用各种中短距离总线场所，如工控、汽车电子等恶劣环境中。NXP推荐您在此类接口中加入ESD?；て骷栽銮磕南低车目煽啃?，推荐连接示意图如下所示。

ESD器件在?；さ缏分械氖笥τ? width=　　
NXP ESD器件在CAN bus / LIN bus中的应用
