【导读】LM324运算放大器是四运放集成电路，采用14脚双列直插塑料封装，内部有四个运算放大器, 有相位补偿电路，那么如何运用LM324运算放大器搭建电压跟随器呢？下面我们用简单的几个范例与电压跟随器电路图与大家讲解下。
示例一：
首先是把LM324两个输入端短接，输出有1个mv左右。
但是这个电路有个问题，就是电压跟随器的跟随电压与输入电压之间有着少量的误差值，大概是输出比输入大400mv这样子。
还有5V供电的，当输出端输出值达到3.9v就不能输入端再提升电压输出端也不会再升高了。
示例二：

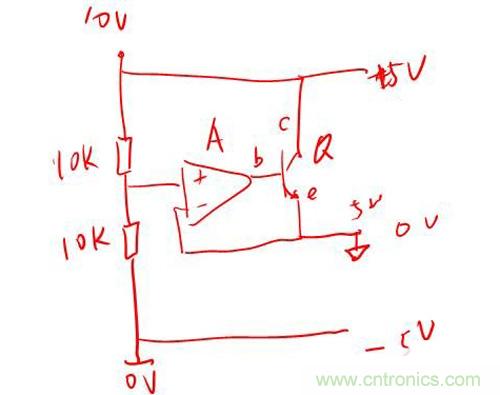

我们先用LM324电压跟随器做一个简略的草图，图片如下所示：

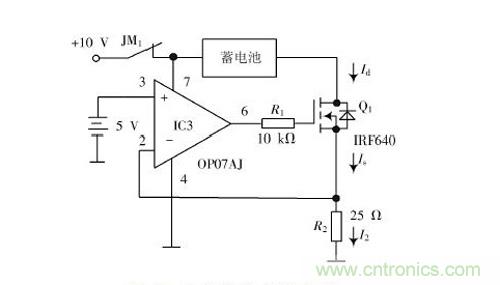

上面这个线路图，其实就说明了LM324电压跟随器在设计的电路需要非常专业的电子知识才能完成，本文中下面介绍的可以看到当信号在10K以内(-3DB)，特性还算可以，10k以后，运放特性急剧下降，导致波形失真。另外，这个运放的摆率是0.3V/us。 当输入信号VPP是10MS是输出放大1000倍，其峰值是5V。由SR=2πf*v。可得f在10K左右。再一次说明了上述出现的问题，说明了如果电压的板子测试BG，则这个是不通过的如图：
这LM324电压跟随器的电压图有个特点内部频率补偿直流电压增益高(约100dB)电源电压范围宽：单电源(3—32V)双电源(±1.5—±16V) OPA637，至于参数什么的就不说了，看价格就知道差距了，做的放大电路感觉很简单，做出来效果也很不错。但今天用了不到1块钱的片子做就感觉问题多。
后来我请教了一个做LM324电压跟随器的朋友，他告诉我应该先把电源安装上电调试，如果是信号又变形了，到50K的时候几乎成斜三角。那么就应该加大电阻电容的量，这样才能完全形成一个正在的电压跟随器。
至于LM324电压跟随器要怎么做，选择那一套方案比较行之有效，问题解决方法比较简单易行，就看你的选择了。
