【导读】本篇文章主要介绍了短路?；ざ杂谀姹淦鞯淖饔茫⑶康髁硕搪繁；さ缏吩谀姹淦魃杓频敝械闹匾浴ＯＭ蠹以谠亩凉酒恼轮竽芄挥兴栈?。
在逆变器的设计制造过程当中，过流短路?；な欠浅Ｖ匾囊桓龌方?，其很大程度上决定了逆变器在实际使用中的安全性问题，如果过流短路?；さ缏肥В敲茨姹淦鹘苡锌赡苌栈?，因此短路?；さ缏范阅姹淦鞯淖饔么?。
想要快速的了解逆变器当中的过流短路?；さ缏罚紫纫愿涸靥匦越腥娴姆治?。现实生活中的负载大多数是冲击性负载，例如炽灯泡，在冷态时的电阻要比点亮时低很多，像电脑，电视机等整流性负载，由于输入的交流电经过整流后要用一个比较大的电容滤波，因而冲击电流比较大?；褂斜涞鹊缁行愿涸?，电机从静止到正常转动也需要用电力产生比较大的转矩因而起动电流也比较大。
当额定输出功率小于起动功率时，是不能启动的，当然这仅仅是指逆变器只能设定一个长期工作输出功率的情况。此时就需要按照起动功率来配备逆变器了，这显然是一种浪费。实际中，我们在设计过流短路?；さ缏肥蔽颐腔嵘杓屏礁霰；さ?，额定功率和峰值功率。一般峰值功率设定为额定功率2-3倍。时间上额定功率是长时间工作不会保护的，峰值功率一般只维持到几秒就?；ち?。下面就通过设计的过流短路保护电路为例讲解下：

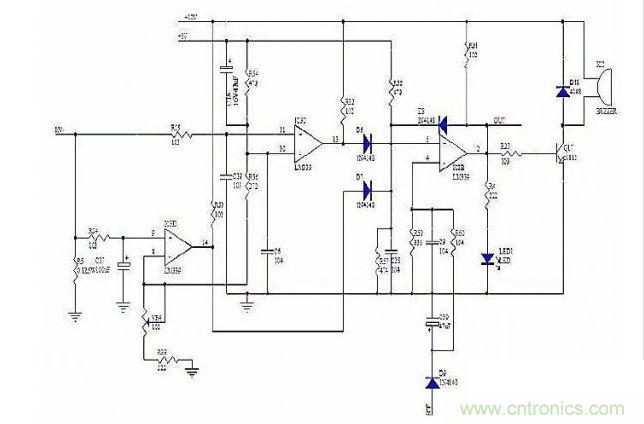

图1 过流短路?；さ缏?/div>
R5为全桥高压逆变MOS管源极的高压电流取样电阻，我们可以这么理解，高压电流的大小基本上决定了输出功率的大小，所以我们用R5检测高压电流的大小。图1中LM339的两个比较器单元我们分别用来做过流和短路检测。
先看由IC3D及其外围元件组成的过流?；さ缏?，IC3D的8脚设定一个基准电压，由R33、VR4、R56、R54分压决定其值U8=5*(R33+VR4)/(R33+VR4+R56+R54)。当R5上的电压经过R24、C17延时后超过8脚电压14脚输出高电平通过D7隔离到IC3B的5脚。4脚兼做电池欠压?；ぃＪ?脚电压低于4脚，过流后5脚电压高于4脚，2脚输出高电平控制后级的高压MOS关断，当然也可以控制前级的MOS一起关断。D8的作用是过流短路或电池欠压后正反馈锁定2脚为高电平。
短路保护点要根据MOS管的ID，安全区域和回路杂散电阻等参数设计。一般来说电流在ID以内，动作时间在30微秒以内是比较安全的。再看IC3C组成的短路保护电路，原理和过流?；げ畈欢?，只是延时的时间比较短，C19的容量很小，加上LM339的速度很快，可以实现短路?；ぴ诩父鑫⒚肽诠囟?，有效地?；ち烁哐筂OS管的安全。
