【导读】防反接?；さ缏芬话惴治街?，一种是二极管型，一种是MOS管型。一般情况下，直流电源的防反接电路是利用二极管来实现的。而MOS管型防反接电路则是利用MOS管的开关特性来控制电路的导通和断开来设计的。本文设计出这两种不同类型的防反接电路，在适当的情况下选你所需。
防反接?；さ缏?/strong>
1、通常情况下直流电源输入防反接?；さ缏肥抢枚艿牡ハ虻嫉缧岳词迪址婪唇颖；?。如下图1示：
这种接法简单可靠，但当输入大电流的情况下功耗影响是非常大的。以输入电流额定值达到2A,如选用Onsemi的快速恢复二极管 MUR3020PT，额定管压降为0.7V，那么功耗至少也要达到：Pd＝2A×0.7V＝1.4W，这样效率低，发热量大，要加散热器。
2、另外还可以用二极管桥对输入做整流，这样电路就永远有正确的极性(图2)。这些方案的缺点是，二极管上的压降会消耗能量。输入电流为2A时，图1中的电路功耗为1.4W，图2中电路的功耗为2.8W。

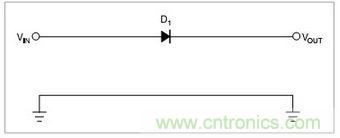

图1：一只串联二极管保护系统不受反向极性影响，二极管有0.7V的压降
图2：一个桥式整流器，不论什么极性都可以正常工作，但是有两个二极管导通，功耗是图1的两倍.
利用MOS管的开关特性，控制电路的导通和断开来设计防反接?；さ缏?，由于功率MOS管的内阻很小，解决了现有采用二极管电源防反接方案存在的压降和功耗过大的问题。[page]
MOS管型防反接保护电路
图3利用了MOS管的开关特性，控制电路的导通和断开来设计防反接?；さ缏罚捎诠β蔒OS管的内阻很小，现在 MOSFET Rds（on）已经能够做到毫欧级，解决了现有采用二极管电源防反接方案存在的压降和功耗过大的问题。
极性反接保护将?；び贸⌒в苡氡槐；さ缏反印１；び贸⌒в芪狿MOS场效应管或NMOS场效应管。若为PMOS，其栅极和源极分别连接被?；さ缏返慕拥囟撕偷缭炊?，其漏极连接被?；さ缏分蠵MOS元件的衬底。若是NMOS，其栅极和源极分别连接被?；さ缏返牡缭炊撕徒拥囟耍渎┘颖槐；さ缏分蠳MOS元件的衬底。一旦被?；さ缏返牡缭醇苑唇?，?；び贸⌒в芑嵝纬啥下罚乐沟缌魃栈俚缏分械某⌒в茉?，保护整体电路。
具体N沟道MOS管防反接保护电路电路如图3示。

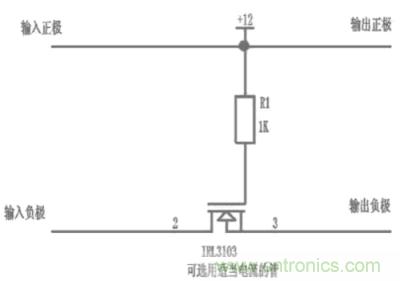

图3. NMOS管型防反接保护电路
N沟道MOS管通过S管脚和D管脚串接于电源和负载之间，电阻R1为MOS管提供电压偏置，利用MOS管的开关特性控制电路的导通和断开，从而防止电源反接给负载带来损坏。正接时候，R1提供VGS电压，MOS饱和导通。反接的时候MOS不能导通，所以起到防反接作用。功率MOS管的Rds（on）只有20mΩ实际损耗很小，2A的电流，功耗为（2×2)×0.02=0.08W根本不用外加散热片。解决了现有采用二极管电源防反接方案存在的压降和功耗过大的问题。

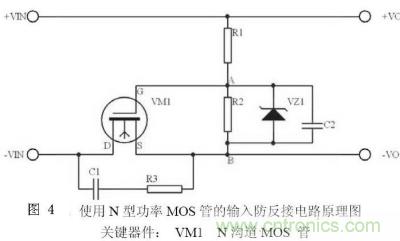

NMOS管接在电源的负极，栅极高电平导通。

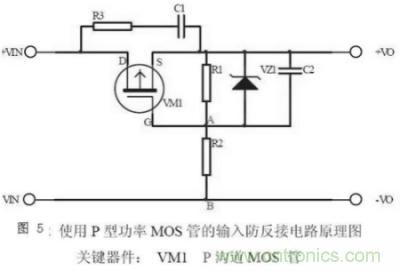

PMOS管接在电源的正极，栅极低电平导通。
